Temperleme fırını nedir? Çalışma prensibi nedir?

Temperleme Fırını Nedir?

bir temper fırını metaller (en yaygın olarak sertleştirilmiş çelik) üzerinde tavlama işlemini gerçekleştirmek için özel olarak tasarlanmış bir tür endüstriyel ısıl işlem fırınıdır. Temel işlevi, önceden söndürülmüş veya sertleştirilmiş bir metal bileşeni alt kritik noktasının altındaki bir sıcaklığa yeniden ısıtmak, onu kontrollü bir süre bu sıcaklıkta tutmak ve daha sonra kontrollü bir şekilde soğumasına izin vermektir. Bu işlem, iç gerilimleri hafifletir, kırılganlığı azaltır ve sertlikten önemli ölçüde ödün vermeden tokluğu artırır.

Açıkça söylemek gerekirse: Çelik sertleştikten sonra son derece sert ama aynı zamvea tehlikeli derecede kırılgan hale gelir. Temperleme fırını bu dengesizliği düzelten araçtır. Kırılgan, gerilim yüklü bir parçayı, dikkatle kalibre edilmiş sertlik ve süneklik kombinasyonuna sahip, gerçek dünyadaki mekanik yüklere uygun bir bileşene dönüştürür.

Temperleme fırınları otomotiv, havacılık, takım, rulman ve yay imalat endüstrilerinde yaygın olarak kullanılmaktadır. Kesici aletler ve dişlilerden yapısal bileşenlere ve cerrahi aletlere kadar her şeyi işlerler. Tipik bir tavlama fırınının çalışma sıcaklığı aralığı 150°C ila 700°C (302°F ila 1292°F) malzemeye ve hedef mekanik özelliklere bağlı olarak.

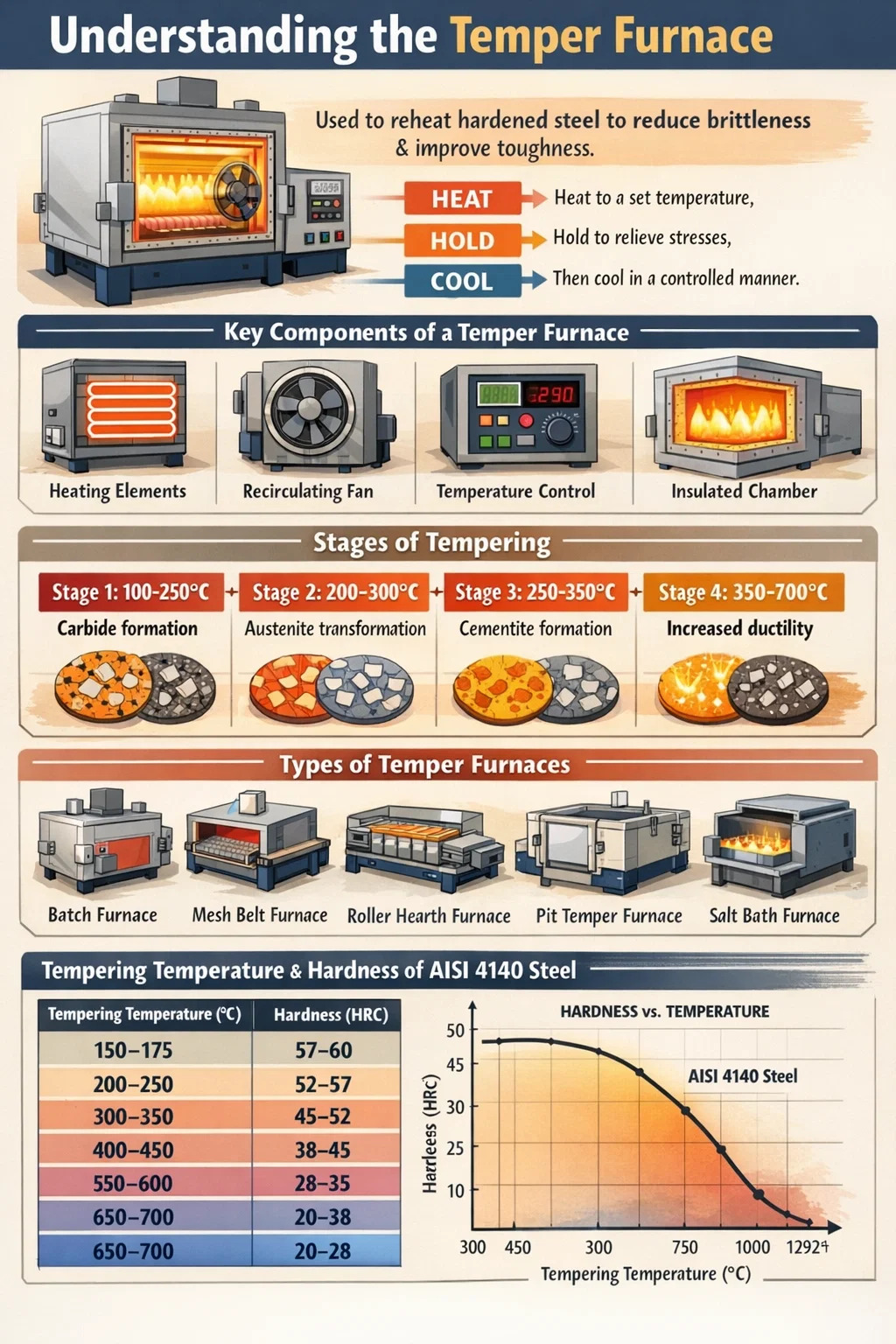

Temper Fırınının Çalışma Prensibi

Temperleme fırınının çalışma prensibi kontrollü termal metalurjiye dayanmaktadır. Çelik, östenitlemeden sonra söndürüldüğünde, son derece sert ancak oldukça stresli ve kırılgan olan, aşırı doymuş, vücut merkezli dörtgen kristal yapı olan martenzite dönüşür. Temperleme fırınının içinde gerçekleştirilen temperleme, martensit içerisinde gerilimi kademeli olarak azaltan ve sünekliği yeniden sağlayan bir dizi difüzyon kontrollü faz dönüşümünü tetikler.

Süreç, açık bir fiziksel ve metalurjik olaylar dizisini takip eder:

1. Isıtma: İş parçası tavlama fırınına yüklenir ve hedef tavlama sıcaklığına kadar eşit şekilde ısıtılır. Tekdüzelik kritik öneme sahiptir; parça boyunca sıcaklık değişimleri eşit olmayan mekanik özelliklere neden olur.
2. Islatma (Bekletme Süresi): Parça, önceden belirlenmiş bir süre boyunca hedef sıcaklıkta tutulur; genellikle 1 ila 4 saat kesit kalınlığına ve alaşım bileşimine bağlı olarak. Bu aşamada, karbon atomları çarpık martensit kafesinden dışarı yayılır, karbürler çökelmeye başlar ve artık gerilimler gevşer.
3. Soğutma: Bileşen kontrollü bir oranda durgun havada, basınçlı havada veya yağda soğutulur. Soğutma yöntemi parçanın son gerilim durumunu etkiler.

Temperleme sırasındaki metalurjik değişiklikler sıcaklığa bağlı olarak dört ayrı aşamaya ayrılabilir:

• Aşama 1 (100–250°C): Epsilon karbürler martensit matrisinden çöker. Martensitteki karbon içeriği biraz düşer.
• Aşama 2 (200–300°C): Tutulan ostenit, beynit veya ferrit-karbür karışımlarına ayrışır.
• Aşama 3 (250–350°C): Epsilon karbürler sementite (Fe₃C) dönüşür. Martensit ferrit haline gelir.
• Aşama 4 (350–700°C): Sementit parçacıkları küreselleşir ve kabalaşır. Sertlikte ölçülebilir bir azalmayla birlikte süneklik ve toklukta önemli bir iyileşme meydana gelir.

Temperleme fırını tüm bu aşamalar boyunca sıkı sıcaklık kontrolü sağlamalıdır. Modern sistemler kendi içinde tekdüzeliği sağlar ±3°C ila ±5°C Tutarlı parça performansı için gerekli olan çalışma alanı boyunca.

Temperleme Fırınının Temel Bileşenleri

Temperleme fırınının tasarımını anlamak, neden tutarlı, tekrarlanabilir metalurjik sonuçlar elde ettiğini açıklamaya yardımcı olur. Ana bileşenler, eşit ısı, kontrollü atmosfer ve güvenilir sıcaklık ölçümü sağlamak için birlikte çalışır.

Isıtma Sistemi

Temperleme fırınları, elektrik dirençli ısıtma elemanları veya gazla çalışan brülörler kullanır. Genellikle nikrom, Kanthal veya silikon karbür elemanların kullanıldığı elektrik sistemleri daha temiz çalışma ve daha hassas kontrol sunar. Gazla çalışan sistemler, yüksek hacimli üretim için daha düşük işletme maliyetleri sunar. Isıtma sistemi, şarjın termal yükünü (tipik olarak kW veya BTU/saat olarak ifade edilir) karşılayacak şekilde boyutlandırılmıştır.

Yalıtımlı Oda

Fırın odası refrakter tuğlalarla veya seramik elyaf izolasyonla kaplanmıştır. Seramik fiber modüller sahip oldukları için giderek daha fazla tercih edilmektedir. daha düşük termal kütle Bu, daha hızlı ısınma süreleri ve daha düşük enerji tüketimi anlamına gelir. İyi yalıtılmış bir oda, ısı kaybını azaltır ve sıcaklık dağılımını dengeler.

Devridaim Fan Sistemi

Cebri sıcak hava devridaimi, modern bir tavlama fırınının en önemli özelliklerinden biridir. Yüksek hızlı fanlar, ısıtılmış havayı iş parçaları arasında dolaştırarak sıcaklık katmanlaşmasını ortadan kaldırır. Devridaim olmadan yüklü bir fırının üst kısmı alt kısmından 30–50°C daha sıcak olabilir. Devridaim yapan bir fan sistemi, tüm yük boyunca sıcaklık homojenliğini ±5°C veya daha iyi bir seviyeye getirir.

Sıcaklık Kontrol Sistemi

Termokupllar (tipik olarak Tip K veya Tip N) fırının birden fazla noktasındaki sıcaklığı izler. Bir PID (Oransal-İntegral-Türevsel) denetleyici veya programlanabilir mantık denetleyicisi (PLC), termokupl geri bildirimine dayalı olarak ısıtma elemanlarını yönetir. İleri teknoloji sistemler, havacılık (AMS 2750) ve otomotiv ısıl işlem standartlarında bir gereklilik olan izlenebilirlik için her döngüyü kaydeden veri kaydedicileri içerir.

birtmosphere Control System

Uygulama gereksinimlerine bağlı olarak bir temper fırını havada, nitrojende veya koruyucu endotermik atmosferde çalışabilir. Atmosfer kontrolü, tavlama sırasında yüzey oksidasyonunu ve karbonsuzlaşmayı önler; bu özellikle hassas takım çeliği bileşenleri ve rulman halkaları için önemlidir.

Yükleme Sistemi

Parçalar tepsilere manuel olarak veya konveyörler, silindir ocakları veya itici sistemler aracılığıyla otomatik olarak yüklenebilir. Toplu temperleme fırınları bireysel yükleri yönetirken, silindirli ocak veya örgü bantlı temperleme fırınları gibi sürekli temperleme fırınları, bağlantı elemanı, yay veya rulman üretimi gibi yüksek hacimli işlemler için uygun olan parçaları sabit bir akışta işler.

Temper Fırını Çeşitleri

Temperleme fırınları, her biri farklı üretim hacimlerine, parça geometrilerine ve proses gereksinimlerine uygun çeşitli konfigürasyonlara sahiptir. Doğru tipin seçilmesi enerji verimliliğini, verimi ve sıcaklık homojenliğini doğrudan etkiler.

birmong these, the örgü kemer temperleme fırını seri üretim ortamlarında en yaygın olanıdır. Tek bir örgü bantlı fırın hattı saatte yüzlerce kilogram parçayı işleyebilir, bu da onu dünya çapındaki rulman ve bağlantı elemanı ısıl işlem operasyonlarının omurgası haline getirir.

Temperleme Sıcaklığı ve Mekanik Özelliklere Etkisi

Temperleme prosesinde en etkili değişken sıcaklıktır. Temperleme fırınında seçilen sıcaklık, sertlik ve tokluk arasındaki dengeyi doğrudan belirler. Temperleme sıcaklığı arttıkça sertlik azalır ve tokluk artar; ancak ilişki doğrusal değildir ve büyük ölçüde alaşım bileşimine bağlıdır.

AISI 4140 gibi yaygın bir orta karbonlu çelik için, tavlama sıcaklığının, yağ söndürme sonrasında Rockwell sertliğini (HRC) nasıl etkilediği aşağıda açıklanmıştır:

Dikkat edilmesi gereken önemli bir olgu öfke kırılganlığı — belirli alaşımlı çelikler 250–400°C (mavi kırılganlık aralığı) aralığında temperlendiğinde veya 375–575°C'ye kadar yavaşça soğutulduğunda darbe tokluğunda meydana gelen azalma. Alaşımlı çelikler için kullanılan temperleme fırınları genellikle bu sıcaklık aralıklarından kaçınacak veya gevrekleşmeyi önlemek için hızla soğuyacak şekilde programlanır. Bu nedenle hassas fırın programlaması önemlidir; yalnızca hedef sıcaklığa ulaşmak değil, aynı zamanda sıcaklık değişiminin hızını ve yolunu yönetmek.

Temper Fırınlarının Endüstriyel Uygulamaları

Temper fırınları, sertleştirilmiş çelik parçaların kullanıldığı hemen hemen her sektörde mevcuttur. Temperleme işlemi çoğu mühendislik bileşeni için isteğe bağlı değildir; hizmet sırasında güvenilir performans gösteren bir parça ile yük altında kırılan bir parça arasındaki farkı yaratan zorunlu bir adımdır.

birutomotive Industry

Otomotiv sektörü dünya çapında temperleme kapasitesinin en büyük tüketicileri arasındadır. Dişliler, krank milleri, eksantrik milleri, bağlantı çubukları, aks milleri, valf yayları ve şanzıman bileşenlerinin tümü, üretim rotalarının bir parçası olarak tav fırınlarından geçer. Modern bir binek otomobil, yüzlerce ısıl işlem görmüş çelik parça içerir ve bunların birçoğunun, yorulma mukavemeti ve darbe direnci arasında doğru dengeyi sağlamak için temperlenmesi gerekir. Günde 24 saat çalışan sürekli örgülü bant veya silindir ocaklı temper fırınları, yüksek hacimli otomotiv tedarikçisi fabrikalarında standart ekipmandır.

Rulman ve Rulman İmalatı

Rulman halkaları ve yuvarlanma elemanları, tipik olarak aşağıdaki aralıkta çok hassas bir tavlama gerektirir: 150–180°C , tutulan östeniti ortadan kaldırırken ve boyutsal kararlılığı sağlarken 58-64 HRC hedef sertliğine ulaşmak. Belirtilen temperleme sıcaklığından 10°C'lik bir sapma bile sertliğin tolerans dışına çıkmasına neden olabilir. Rulman üreticilerinin fırın kalifikasyonuna ve AMS 2750 / CQI-9 uyumlu temper fırın sistemlerine yoğun yatırım yapmasının nedeni budur.

Takım ve Kalıp İmalatı

Yüksek hız çeliği (HSS) kesici takımlar genellikle 540–560°C — ikincil sertleştirme tavlaması adı verilen bir işlem — tutulan osteniti dönüştürmek ve kırmızı sertlik sağlayan ikincil karbürleri geliştirmek için iki veya üç kez gerçekleştirilir. D2 veya H13 sıcak iş kalıp çeliği gibi soğuk iş takım çelikleri, spesifik servis özelliklerini optimize etmek için farklı sıcaklık aralıklarında temperlenir. Kutu parti temperleme fırınları, çeşitli parça boyutlarının işlenmesindeki esneklikleri nedeniyle takım ve kalıp atölyeleri için en yaygın seçimdir.

birerospace Components

İniş takımı bileşenleri, bağlantı elemanları, yapısal çerçeveler ve motor parçalarının tümü, sıkı bir şekilde kontrol edilen koşullar altında temperleme gerektirir. Havacılık temperlemesi, izin verilen sıcaklık aralıklarını, tutma sürelerini, termokupl konumlarını ve kayıt gerekliliklerini tanımlayan AMS 2759 spesifikasyonlarına uygun olmalıdır. Havacılıkta kullanılan temperleme fırınları tipik olarak çoklu termokupllara, yedekli kontrol sistemlerine ve dijital izlenebilirliğe sahip tam otomatik döngü kaydına sahiptir.

Yay İmalatı

Valf yayları, süspansiyon yayları ve endüstriyel yaylar yaklaşık olarak temperlenir. 380–450°C elastik sınırlarını ve yorulma ömrünü optimize etmek için. Yaylı tel veya helezon yaylar büyük miktarlarda akabildiğinden, sürekli örgülü bant temperleme fırınları burada idealdir. Uygun temperleme, sarma ve bilyeli dövme işlemleri sırasında ortaya çıkan artık gerilimleri hafifleterek yorulma mukavemetini artırır.

Temperleme Fırını, Tavlama Fırını ve Normalizasyon Fırını

Bu üç fırın tipinin tümü ısıl işlem için kullanılır, ancak temelde farklı metalurjik amaçlara hizmet ederler. Bunları karıştırmak önemli proses hatalarına ve parçaların hurdaya çıkmasına neden olur.

• Temperleme fırını: Düşük kritik sıcaklığın (Ac1) altında çalışır. Sertliğin çoğunu korurken kırılganlığı azaltmak için zaten sertleştirilmiş çeliği yeniden ısıtır. Başlangıç ​​malzemesi martensitiktir (sertleştirilmiş).
• birnnealing furnace: Çeliği Ac1 veya Ac3'ün üzerinde ısıtır, ardından çok yavaş soğur (genellikle fırın içinde). Amaç çeliği tamamen yumuşatmak, tüm sertliği gidermek ve işlenebilirliği iyileştirmektir. Sonuç yumuşak, ferrit-perlit veya küreselleştirilmiş bir yapıdır.
• Normalleştirme fırını: Çeliği Ac3'ün üzerinde ısıtır ve durgun havada soğutur. Amaç, tane yapısını iyileştirmek ve dövme veya haddeleme gerilimlerini hafifleterek orta derecede mukavemete sahip tekdüze ince taneli bir perlit yapısı üretmektir.

Temel ayrım, her zaman bir tavlama fırınının kullanılmasıdır sonra Düzeltici bir adım olarak sertleştirme. Tavlama ve normalleştirme genellikle yapılır önce hazırlık adımları olarak son sertleştirme. Çalışma sıcaklığı aralıkları da önemli ölçüde farklılık gösterir: tavlama 700°C'nin altında kalırken tavlama ve normalleştirme genellikle 800–950°C'nin üzerinde çalışır.

Temper Fırını Operasyonunda Kritik Proses Parametreleri

Temperlemeyi doğru yapmak, sadece bir kadran ayarlamaktan daha fazlasını gerektirir. İstenilen sonuca tutarlı bir şekilde ulaşmak için birbiriyle etkileşim halinde olan birçok parametrenin aynı anda yönetilmesi gerekir.

Sıcaklık Eşitliği

Sıcaklık tekdüzelik araştırmaları (TUS), AMS 2750 ve benzeri standartların gerektirdiği şekilde, birden fazla kalibre edilmiş termokupl kullanarak fırın çalışma bölgesi boyunca gerçek sıcaklık dağılımını ölçer. Fırınlar, tekdüzeliklerine göre doğruluk sınıflarına ayrılır: Sınıf 2 (±6°C) and Sınıf 3 (±8°C) hassas parçalar için yaygın olarak kullanılırken Sınıf 5 (±14°C) daha az kritik uygulamalar için kabul edilebilir. Yetersiz sıcaklık homojenliği, ısıl işlem partilerinin reddedilmesinin başlıca nedenlerinden biridir.

Islatma Süresi (Tutma Süresi)

Islatma süresi kesit kalınlığına göre hesaplanır; genel bir kural şudur: İnç başına 1 saat (25 mm) kesit minimum 1 saat ile. Yetersiz ıslatma süresi, kalın bölümlerin çekirdeğinde artık gerilimlere neden olur. Belirli alaşımlı çelikler için 500°C'nin üzerindeki sıcaklıklarda aşırı ıslatma süresi, temper gevrekleşmesi veya tane büyümesi riski taşır. Her iki uç nokta da performansı düşürür.

Yük Yoğunluğu ve Parça Düzenlemesi

Temperleme fırınının aşırı yüklenmesi veya parçaların istiflenmesi, hava akışını sıkı bir şekilde engeller ve yük içinde sıcaklık değişimleri yaratır. Parçalar yeterli hava sirkülasyonuna izin verecek şekilde düzenlenmelidir. Sepet veya tepsi armatürleri genellikle parçalar arasındaki ayrımı korumak için kullanılır. Sürekli fırınlarda bant yükleme yoğunluğu (kg/m²) kritik bir proses parametresidir.

birtmosphere Composition

Hassas dişliler veya yatak yatakları gibi yüzey bütünlüğünün kritik olduğu parçalar için nötr veya hafif indirgeyici bir atmosfer, temperleme sırasında oksidasyonu ve karbonsuzlaşmayı önler. Azot veya nitrojen-metanol atmosferleri, atmosfer kontrollü temper fırınlarında yaygın olarak kullanılır. Açık havada yüksek sıcaklıklarda temperlenen parçalarda, kumlama veya yuvarlama yoluyla çıkarılması gereken yüzey oksit katmanları gelişebilir, bu da maliyet ve çevrim süresini artırır.

Temperleme Sonrası Soğutma Hızı

Sade karbonlu ve düşük alaşımlı çeliklerin çoğu için, temperleme sonrası soğuma hızının nihai özellikler üzerinde minimum etkisi vardır. Bununla birlikte, belirli alaşımlı çelikler için (özellikle Mn, Cr, Ni veya P içerenler) 375-575°C'ye kadar yavaş soğutma, çentik tokluğunda dramatik bir düşüş olan temper kırılganlığına neden olur. Bu çelikler mutlaka temperlemeden sonra söndürülmüş su veya yağ Bu aralığı hızla atlamak için.

Temper Fırını Teknolojisinde Enerji Verimliliği ve Modern Gelişmeler

Enerji maliyetleri herhangi bir ısıl işlem tesisinde işletme giderlerinin önemli bir kısmını oluşturur. Modern temperleme fırını tasarımları, metalurjik performanstan ödün vermeden enerji tüketimini azaltmak için birden fazla stratejiyi birleştirir.

• Seramik elyaf izolasyonu: Geleneksel ateş tuğlasıyla karşılaştırıldığında seramik elyaf, fırın duvarlarındaki ısı depolamasını %80'e kadar azaltarak hem ısınma enerjisini hem de soğuma süresini önemli ölçüde azaltır.
• Değişken frekanslı sürücü (VFD) fanları: VFD kontrollerine sahip devridaim fanları, gerçek sıcaklık sapmasına göre hava akış hızını ayarlayarak fan motoru enerji tüketimini sabit hızlı fanlara kıyasla %20-40 oranında azaltır.
• Atık ısı geri kazanımı: Gazla çalışan temper fırınlarında, rejeneratif veya rejeneratif brülörler, yanma havasını ön ısıtmak için egzoz ısısını yakalayarak termal verimliliği %15-30 oranında artırır.
• Çok bölgeli ısıtma kontrolü: Fırının bağımsız olarak kontrol edilen ısıtma bölgelerine bölünmesi, hassas sıcaklık profilinin oluşturulmasına olanak tanıyarak yükün hedef sıcaklığa hedef sıcaklığı aşmadan ulaşmasını sağlar; enerji israfını önler ve aşırı tavlamayı önler.
• Endüstri 4.0 entegrasyonu: Modern temper fırınları giderek daha fazla SCADA entegrasyonu, gerçek zamanlı OEE (Genel Ekipman Etkinliği) izleme ve operatörleri ısıtma elemanının bozulması veya termokupl kayması konusunda proses arızalarına neden olmadan önce uyaran öngörücü bakım algoritmalarına sahiptir.

Bazı gelişmiş sürekli tavlama fırını sistemleri artık aşağıdaki spesifik enerji tüketimine ulaşmaktadır: İşlenmiş çeliğin kilogramı başına 0,15 kWh — 0,25–0,35 kWh/kg tüketen eski tasarımlara göre önemli bir gelişme.

Yaygın Meneviş Kusurları ve Temper Fırını Bunları Nasıl Önler?

Düzgün tasarlanmış bir tavlama fırınında bile proses hataları, parça performansını tehlikeye sokan kusurlara neden olabilir. Bu kusurları ve bunların temel nedenlerini anlamak, operatörlerin temperleme proseslerini doğru şekilde kurmasına ve sürdürmesine yardımcı olur.

• Yetersiz temperleme (düşük temperleme): Çok düşük sıcaklıktan veya çok kısa ıslatma süresinden kaynaklanır. Parça aşırı kırılganlığı ve artık gerilimi korur. Termokupl kalibrasyonunun doğrulanması ve minimum bekleme sürelerine uyulması ile önlenir.
• Aşırı tavlama: Çok yüksek sıcaklıktan, uzun süreli ıslatma süresinden veya tekrarlanan temperleme döngülerinden kaynaklanır. Sertlik spesifikasyonun altına düşer ve akma dayanımı azalır. Doğru fırın kontrolü ve belgelenmiş döngü kayıtları ile önlenir.
• Yük boyunca eşit olmayan sertlik: Tav fırınındaki zayıf sıcaklık homojenliğinden kaynaklanır. Sıcak noktalar aşırı ısınmaya, soğuk noktalar ise düşük ısınmaya neden olur. Düzenli TUS testleri, uygun fan bakımı ve doğru yük düzenlemesi ile önlenir.
• Yüzey oksidasyonu (ölçek): 300°C'nin üzerindeki sıcaklıklarda havanın temperlenmesinden kaynaklanır. Kontrollü bir atmosfer kullanılarak veya temperleme sonrası temizleme adımı belirtilerek önlenir.
• Öfke kırılganlığı: Kritik sıcaklık aralıklarında temperlenen veya soğutulan hassas alaşımlı çeliklerde meydana gelir. Alaşım seçimi, sıcaklık aralığından kaçınılması veya temperleme sonrasında hızlı soğutma ile önlenir.
• Bozulma: Parçanın özellikle ince veya asimetrik bölümlerde eşit olmayan şekilde ısınması veya soğuması durumunda meydana gelebilir. Uygun fikstürleme, yavaş rampa hızları ve devridaim fan sisteminden gelen eşit ısı dağılımı sayesinde bu sorun azaltılmıştır.
