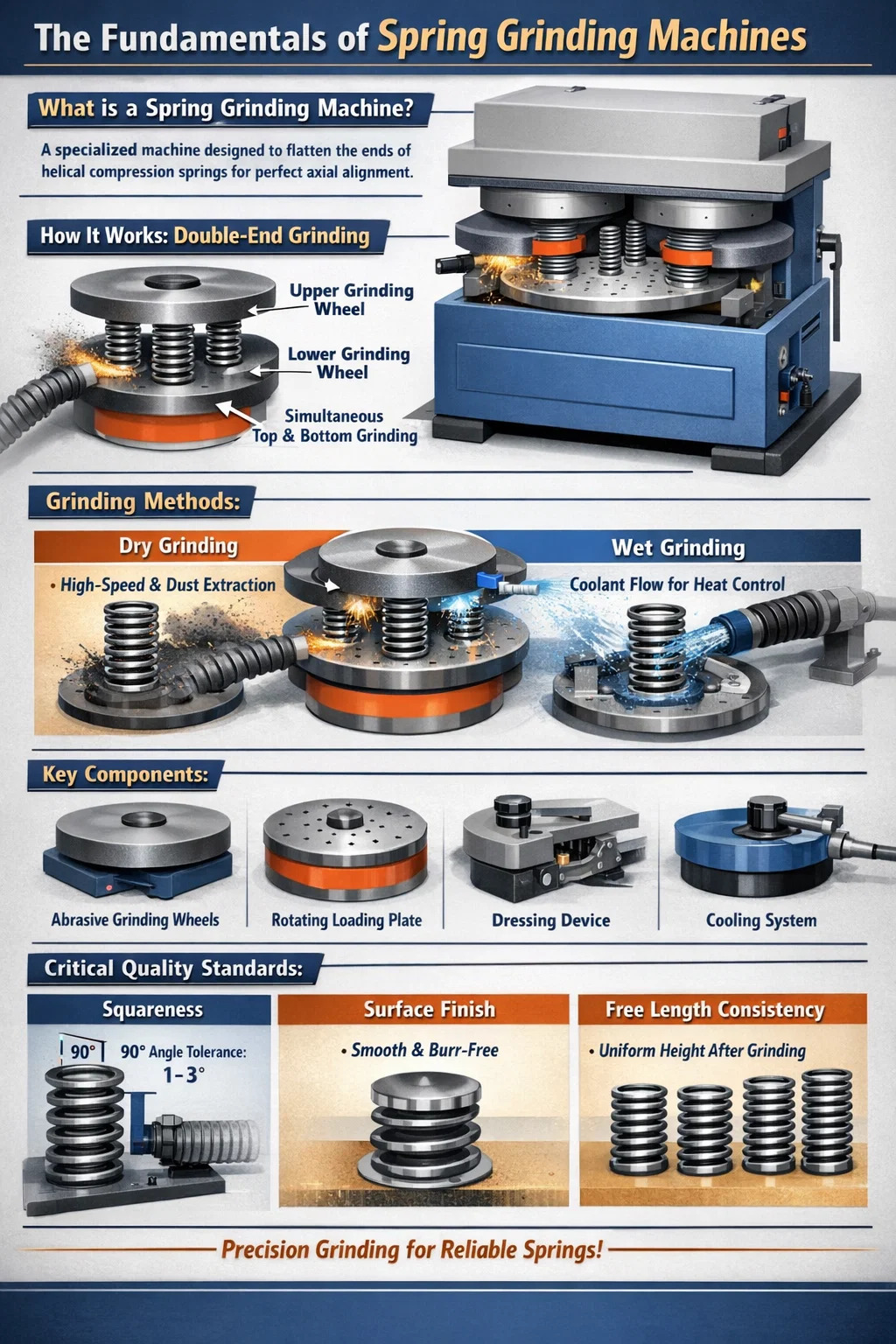

Yaylı taşlama makinesi nedir? Çalışma prensibi nedir?

Yaylı Taşlama Makinesinin Tanımı ve Temel birmacı

bir yay taşlama makinesi Helisel sıkıştırma yaylarının uçlarını düzleştirmek için özel olarak tasarlanmış, özel bir endüstriyel aşındırıcı alettir. İmalat dünyasında, sarma makinesinden çıkan yayların uçları genellikle "açık" veya düzensizdir. Taşlama olmadan bu yaylar tam olarak dik duramaz veya sıkıştırıldığında ağırlığı eşit şekilde dağıtamaz. yay taşlama makinesi düz, dikey bir yüzey oluşturmak için fazla malzemeyi üst ve alt bobinlerden çıkarır.

Makine, uçları kareleyerek yayın hedefine ulaşmasını sağlar. maksimum yük eksenelliği ve istikrar. Bu işlem, otomotiv supap yayları, yakıt enjektör yayları ve ağır hizmet tipi endüstriyel makine bileşenleri gibi eşit sapmaların olduğu yüksek performanslı uygulamalar için kritik öneme sahiptir. 0,5 derece dikeylikte mekanik arızaya veya eşit olmayan aşınmaya yol açabilir.

Yay Ucu Taşlamanın Çalışma Prensibi

Bir cihazın temel çalışma prensibi yay taşlama makinesi yay ile iki yüksek hızlı dönen aşındırıcı çark arasındaki bağıl hareketi içerir. Çoğu modern makine bir çift uçlu taşlama Bu yaklaşım yayın hem üst hem de alt kısmının aynı anda işlendiği anlamına gelir.

Besleme ve Yükleme Mekanizması

Yaylar, olarak bilinen dairesel dönen bir cihaza yüklenir. yükleme plakası veya diski besleyin. Bu plaka, yayları güvenli bir şekilde dikey konumda tutmak için tasarlanmış çok sayıda delik veya bağlantı elemanı içerir. Yükleme plakası döndükçe yayları üst ve alt taşlama taşları arasında bulunan taşlama bölgesine taşır.

birşındırıcı Malzeme Temizleme

Taşlama taşları, yayın istenen nihai serbest uzunluğuna karşılık gelen, birbirlerinden belirli bir mesafeye konumlandırılmıştır. Yay, dönen tekerleklerin arasından geçtiğinde, aşındırıcı yüzeyler telin ucunu her iki ucundan tıraş eder. Sürtünme önemli miktarda ısı üretir, bu nedenle yükleme plakasının hızı ve tekerleğin taneciğinin, sürtünmeyi önlemek için mükemmel şekilde kalibre edilmesi gerekir. termal hasar veya yay çeliğinin "yanması".

Sıralı ve Sürekli Taşlama

Bazı makineler, yayların sürekli olarak tekerlekler arasında hareket ettiği bir "geçiş" yöntemini kullanırken, diğerleri "besleme" yöntemini kullanır. Besleme sisteminde tekerlekler yaylara doğru dikey olarak hareket ederken yükleme plakası sabit bir konumda kalır ve bu sayede yükleme plakası üzerinde son derece hassas bir kontrol sağlanır. taşlama basıncı ve malzeme kaldırma oranı.

Yaylı Taşlama Makinesinin Temel Teknik Bileşenleri

Verimliliği yay taşlama makinesi yoğun mekanik strese ve ısıya dayanması gereken çok sayıda yüksek aşınma bileşenine bağlıdır.

Öğütme Yöntemi Türleri: Kuru ve Islak

Yayın malzemesine ve gerekli hassasiyete bağlı olarak mühendisler, yay için iki temel çalışma yöntemi arasından seçim yapar. yay taşlama makinesi .

Kuru Taşlama

Kuru taşlama, standart karbon çelik yaylar için en yaygın yöntemdir. Yüksek hacime dayanır toz emme sistemi metal talaşlarını ve aşındırıcı parçacıkları çıkarmak için. Yüksek hızlı üretim için verimli olsa da, kuru taşlama, ilerleme hızının çok agresif olması durumunda aşırı ısı oluşumuna yol açarak yayın tavlanmasını potansiyel olarak değiştirebilir.

Sulu Taşlama

Islak öğütme, bir soğutucunun (suda çözünür yağ veya sentetik sıvı) doğrudan öğütme arayüzüne sürekli olarak uygulanmasını içerir. Bu yöntem şunun için kullanılır: paslanmaz çelik veya ısıya duyarlı alaşımlar. Soğutma sıvısı telin kritik sıcaklıklara ulaşmasını önler, daha pürüzsüz bir yüzey kalitesi sağlar ve taşlama taşının ömrünü uzatır.

Operasyonel Standartlar ve Kalite Kontrol

bir yay taşlama makinesi Nihai ürünün kalitesini sağlamak için titizlikle muhafaza edilmelidir. Üreticiler öğütme işlemi sırasında üç ana ölçüme odaklanır:

• Karelik: Zemin ucu ile yay ekseni arasındaki açı mümkün olduğunca 90 dereceye yakın olmalıdır. Standart endüstriyel tolerans genellikle 1 ila 3 derece .
• Yüzey İşlemi: Zemin alanı pürüzsüz ve çapaksız olmalıdır. Pürüzlü yüzeyler yayın yuvasında sürtünmeye neden olarak erken aşınmaya neden olabilir.
• Serbest Uzunluk Tutarlılığı: birfter grinding, all springs in a batch must have a consistent height. Modern CNC yay taşlama makinesis İşlem sırasında yayın yüksekliğini ölçmek için elektronik problar kullanın ve tekerlek konumunu otomatik olarak ayarlayın.

Tekerlek Giydirmenin Önemi

Zamanla bir taşlama çarkı yay taşlama makinesi metal parçacıklarla "tıkanır" veya tamamen düz profillerini kaybeder. Bu olguya "parlama" adı verilir. Bunu çözmek için makine bir donanıma sahiptir. soyunma ünitesi . Bu ünite, tekerleğin ince bir katmanını kazımak için daha sert bir malzeme kullanır, böylece taze aşındırıcı tanecikler açığa çıkar ve tekerlek yüzünün yükleme plakasına paralel kalmasını sağlar. Düzenli pansuman, yüksek kaliteli bir yay ile inceleme sırasında reddedilen bir yay arasındaki farktır.
