Yay şekillendirme makinesi nedir? Çalışma prensibi nedir?

Yay Şekillendirme Makinesinin Tanımı ve birmacı

A yay şekillendirme makinesi metal teli karmaşık 2D veya 3D geometrilere bükmek, sarmak ve şekillendirmek için tasarlanmış özel bir CNC (Bilgisayar Sayısal Kontrolü) endüstriyel cihazıdır. Temel olarak standart silindirik yaylar üreten temel sarma makinelerinden farklı olarak yay şekillendirme makinesi, çoklu bağımsız eksenler Karmaşık tel formları, burulma yayları ve akü temas noktalarını son derece hassas bir şekilde oluşturmak için genellikle 3'ten 12'ye veya daha fazlasına kadar değişir.

Bu makinenin temel amacı tel bazlı bileşenlerin üretimini otomatikleştirerek üretilen her birimin mümkün olan en dar toleranslar dahilinde aynı olmasını sağlamaktır. /- 0,01 mm . Bu, onu otomotiv ve tıbbi cihaz endüstrileri gibi yüksek hacimli imalat sektörlerinde önemli bir araç haline getiriyor.

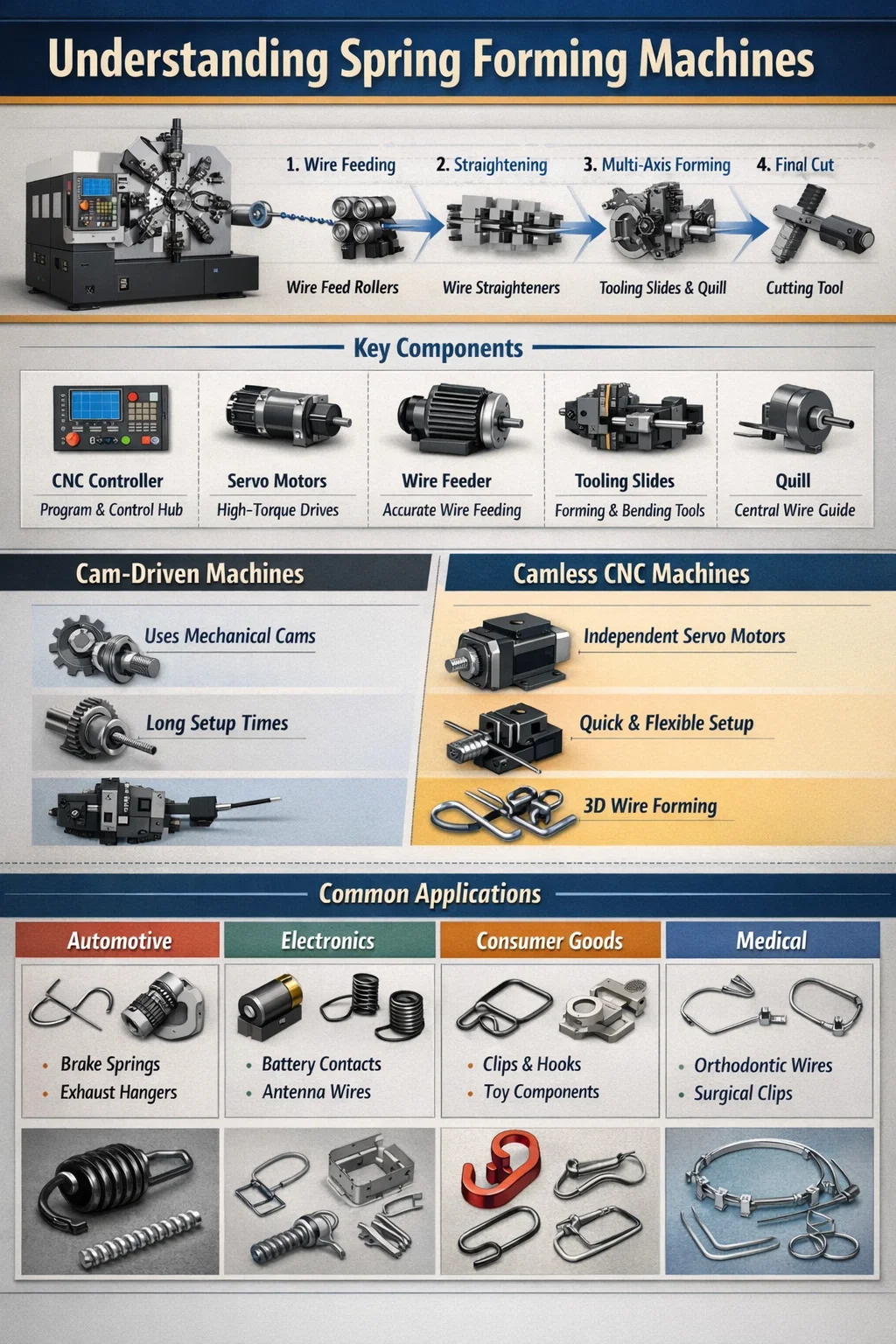

Yay Şekillendirmenin Temel Çalışma Prensibi

Yay şekillendirme makinesinin temel çalışma prensibi şuna dayanır: senkronize hareket tel besleme sistemi ve bir dizi takım kızağı. Süreç, merkezi bir bilgisayar tarafından kontrol edilen mantıksal bir sırayı takip eder:

1. Tel Besleme: Bir dizi motorlu silindir, metal teli açıcıdan çeker. CNC sistemi, şekillendirme alanına itilen telin tam uzunluğunu kontrol eder.
2. Doğrultma: Aletlere ulaşmadan önce tel, herhangi bir "bobin hafızasını" veya eğriliği ortadan kaldırmak için bir dizi yatay ve dikey silindirden geçer ve telin tamamen düz olmasını sağlar.
3. Çok Eksenli Şekillendirme: Tel merkezi bir tüy kalemden çıkarken çeşitli "kızaklar" veya alet tutucuları içeriye doğru hareket eder. Her kızak, tele belirli açılarda vuran veya bastıran farklı aletlerle (bükme, sarma veya ilmekleme pimleri) donatılabilir.
4. Son Kesim: Karmaşık şekil elde edildikten sonra özel bir kesme aleti parçayı tamamlamak için teli keser.

Anahtar Bileşenler ve İşlevleri

Yüksek hızlı üretime ulaşmak için (bazen daha da yüksek) Dakikada 100 adet —birkaç dahili bileşenin mükemmel bir uyum içinde çalışması gerekir.

Gelişmiş Yetenekler: Kamsız ve Kam Tahrikli Makineler

Bu makinelerin çalışma şekli arasındaki farkı anlamak, özel üretim ihtiyaçları için doğru ekipmanın seçilmesi açısından hayati öneme sahiptir.

Kam Tahrikli Makineler

Geleneksel makineler tüm hareketleri gerçekleştirmek için merkezi bir eksantrik mili kullanır. Basit yaylar için güvenilir olmakla birlikte, önemli manuel kurulum süresi Yeni bir parça tasarımı tanıtıldığında mekanik kamı değiştirmek için (genellikle 2-4 saat).

Kamsız CNC Makineleri

Çağdaş kamsız yay şekillendirme makineleri her takım kızağı için bağımsız servo motorlar kullanın. Bu şunları sağlar: anlık ayarlamalar yazılım aracılığıyla. Temel faydalar şunları içerir:

• Daha hızlı kurulum süreleri, genellikle %50 ila %70 .
• Karmaşık 3 boyutlu tel formları için takımları doğrusal olmayan yollarda taşıma yeteneği.
• Şekillendirme işlemi sırasında telin kendisinin 360 derece dönmesine olanak tanıyan döner tel sistemleriyle senkronizasyon.

Pratik Örnekler ve Uygulamalar

Bir yay şekillendirme makinesi, aşağıdaki malzemelere kadar çeşitli malzemeleri işleyebilecek kadar çok yönlüdür: 0,1 mm ila 8,0 mm paslanmaz çelik, karbon çeliği ve bakır alaşımları dahil olmak üzere çapta.

Yaygın Olarak Üretilen Parçalar:

• Otomotiv: Fren yayları, egzoz borusu askıları ve koltuk çerçevesi telleri.
• Elektronik: Pil kontakları, anten kabloları ve mikro anahtarlar.
• Tüketim Malları: Özel kancalar, mutfak eşyaları için klipsler ve karmaşık oyuncak bileşenleri.
• Tıbbi: Ortodontik teller ve hassas cerrahi alet bileşenleri.
