Yay bükme makinesi nedir? Çalışma prensibi nedir?

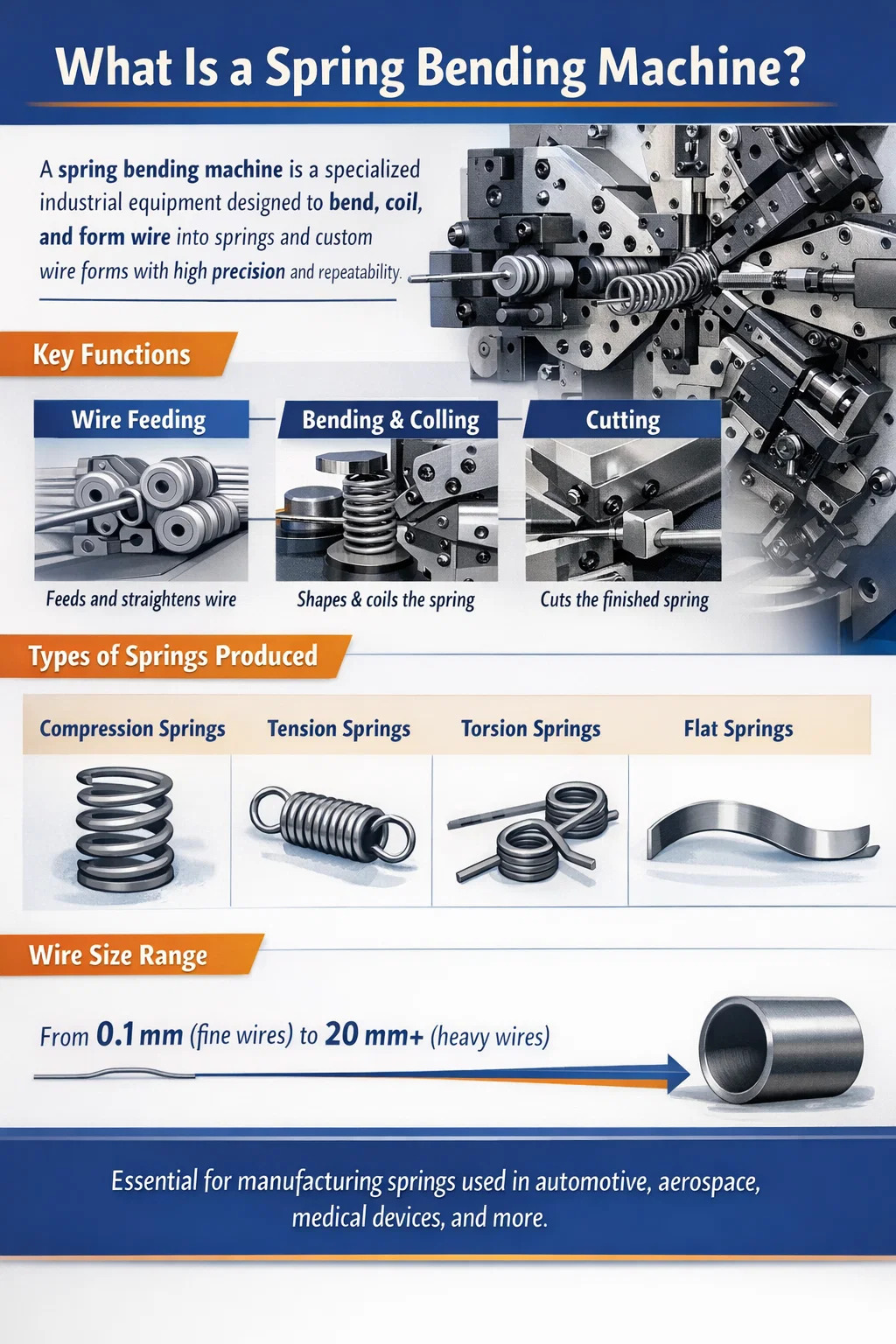

Yay Bükme Makinesi Nedir? Doğrudan Cevap

bir yay bükme makinesi tel veya şerit malzemeyi yaylar ve yay benzeri bileşenler halinde bükmek, sarmak ve şekillendirmek için tasarlanmış özel bir endüstriyel ekipman parçasıdır. Besleme, bükme ve kesme mekanizmalarının bir kombinasyonu yoluyla her yayın şeklini, eğimini, çapını ve uç konfigürasyonunu kontrol eder. Genel amaçlı tel şekillendirme makinelerinden farklı olarak yay bükme makinesi, yüksek tekrarlanabilirlik ve minimum manuel müdahale ile sıkıştırma yayları, çekme yayları, burulma yayları, düz yaylar ve özel şekilli tel formları üretmek için özel olarak optimize edilmiştir.

Yaylı bükme makineleri, ince tel çaplarından 0,1 mm (hassas elektronik yaylar için) kadar kalın 20 mm veya daha fazla (ağır endüstriyel süspansiyon yayları için). CNC kontrollü modellerde, tek bir makine yüzlerce parça programını depolayabilir ve dakikalar içinde yay türleri arasında geçiş yapabilir, bu da onu modern yay üretiminin temel taşı haline getirir.

Küresel yay imalat sanayii oldukça büyüktür. Yaylar, tükenmez kalemler ve tıbbi cihazlardan otomotiv süspansiyonlarına ve havacılık aktüatörlerine kadar hemen hemen her mekanik üründe kullanılır. Bahar piyasasına aşırı değer verildi 2023'te 24 milyar dolar ve yay bükme makineleri bu çıktının arkasındaki ana üretim araçlarıdır. Bu makinelerin ne olduğunu ve nasıl çalıştıklarını anlamak yay üretimi, tedariki veya mühendislik tasarımıyla ilgilenen herkes için çok önemlidir.

Yay Bükme Makinasının Çalışma Prensibi

Yay bükme makinesinin çalışma prensibi üç koordineli eyleme odaklanır: tel besleme, kontrollü bükme ve kesme . Bu üç işlev, tek bir sürekli işlemde tam bir yay oluşturacak şekilde hassas bir şekilde zamanlanmış ve sıralanmıştır. Her aşama şu şekilde çalışır:

Tel Besleme

Tel, bir bobin makarasından (veya daha ağır tel için düzleştirilmiş bir çubuk besleyiciden) çekilir ve bir dizi düzleştirme silindirinden geçirilir. Bu silindirler tel bobinindeki doğal eğriliği ("ayarlanma") ortadan kaldırır, böylece tel bükme bölgesine düz ve tutarlı bir çizgiyle girer. Doğrultma ünitesi tipik olarak birbirine 90 derece açıyla düzenlenmiş iki takım silindirden oluşur; bir takım yatay düzlemi düzeltir, diğeri ise dikey düzlemi düzeltir.

birfter straightening, a pair of servo-driven feed rollers grips the wire and pushes it forward at a controlled speed and length. The feed length determines where each bend will occur relative to the previous one, which directly controls the spring's pitch, body length, and end geometry. In CNC spring bending machines, the feed servo motor is programmed to deliver precise increments — sometimes accurate to Besleme adımı başına ±0,01 mm .

Bükme ve Sarma

birs the wire is fed forward, it contacts bending tools (also called bending fingers, coiling pins, or pitch tools) that deflect it into the desired shape. In coil spring production, the wire is deflected around a coiling point (a hardened steel pin or mandrel) to produce the helical coil. The position of the coiling point relative to the wire path determines the coil diameter. The pitch tool — positioned axially along the wire — controls the spacing between adjacent coils.

Bükme takımları, servo motorlar (CNC makinelerde) veya mekanik kamlar (kam tipi makinelerde) tarafından tahrik edilen kızaklar veya kamlar üzerine monte edilir. Bir CNC yay bükme makinesinde, her bükme ekseni, tel besleme döngüsü sırasında herhangi bir noktada herhangi bir konuma hareket edecek şekilde bağımsız olarak programlanabilir. Bu, makinenin tek bir kurulumla değişken adımlı yaylar, namlu şekilli yaylar, konik yaylar ve karmaşık 3 boyutlu tel formları üretmesine olanak tanır.

Burulma yayları ve diğer sarmal olmayan formlar için, bükme parmakları tel boyunca belirli noktalarda hassas bir açısal bükülme uygular. Makine belirli bir uzunluğu besler, programlanan bir açıda büker, tekrar besler, tekrar büker; tüm yay geometrisi tamamlanana kadar bu işlem tekrarlanır. Bükülme açıları kontrol edilebilir ±0,5 derece veya daha iyisi yüksek kaliteli CNC makinelerinde.

Kesme

Programlanan yay geometrisi tamamlandığında, bir kesme mekanizması bitmiş yayı gelen telden ayırmak için teli ayırır. Kesici tipik olarak bir kam veya servo eksen tarafından tahrik edilen sertleştirilmiş çelik bir bıçaktır. İşlevsel kusurları önlemek için kesimin temiz ve çapaksız olması gerekir - özellikle uç bobinlerin bir yüzeye düz oturması gereken sıkıştırma yayları için. Bazı makinelerde, kesme sonrasında kesilmiş uçları taşlayan veya düzleştiren, hassas sıkıştırma yayları için gerekli kapalı ve taşlanmış uçları üreten özel bir uç şekillendirme istasyonu bulunur.

Geri Yaylanma Telafisi

bir critical aspect of the spring bending machine's working principle is managing geri yaylanma - Telin büküldükten sonra elastik olarak toparlanması. Bir tel büküldüğünde hem plastik (kalıcı) hem de elastik olarak deforme olur. Bükme kuvveti serbest bırakıldığında elastik kısım eski haline döner ve telin kısmen orijinal şekline doğru geri yayılmasına neden olur. Dengelenmezse, bitmiş yay programlanandan daha büyük bir çapa ve farklı bir adıma sahip olacaktır.

Geri esneme tel malzemesine (paslanmaz çelik yaylar yumuşak çeliğe göre daha fazla geri döner), tel çapına, temper durumuna ve bükülme yarıçapına bağlıdır. CNC yay bükme makineleri, aşırı bükme yoluyla geri esnemeyi telafi eder; hesaplanan bir ofset ile bükme takımı konumunu nominal hedefin ötesine ayarlar. Gelişmiş makinelerde, otomatik geri esneme ölçümü ve telafi sistemleri, önceki birkaç parçadan ölçülen yay boyutlarına göre takım konumlarını sürekli olarak ayarlar.

Yay Bükme Makinalarının Ana Çeşitleri

Yay bükme makineleri tek bir kategori değildir. Her biri farklı yay türlerine, üretim hacimlerine, tel boyutlarına ve karmaşıklık düzeylerine uygun çeşitli farklı makine türleri mevcuttur. Doğru makine tipini seçmek, doğru programlamak kadar önemlidir.

Kam Tipi Yay Sarma Makinası

Kam tipi sarma makineleri, yüksek hacimli yay üretiminin geleneksel iş gücüdür. Tüm eksen hareketleri, dönen bir eksantrik miline monte edilmiş mekanik kamlar tarafından tahrik edilir. Kamlar, istenen yay geometrisini üretecek şekilde profillenmiştir ve yay tasarımının değiştirilmesi, kamların fiziksel olarak değiştirilmesini veya ayarlanmasını gerektirir. Kurulum zaman alıcı olsa da kam tipi makineler çok yüksek hızlarda çalışır; bazı modeller üretebilir Dakikada 500'e kadar sıkıştırma yayı — onları tek bir yay tasarımının devasa üretim çalışmaları için ideal hale getiriyor. Sağlam, güvenilir ve bakımı nispeten düşük maliyetlidirler.

CNC Yay Sarma Makinası

CNC (Bilgisayar Sayısal Kontrolü) yay sarma makineleri, mekanik kamları her eksende servo motorlarla değiştirir. Her eksen (bobin çapı, eğim, besleme, kesme) dokunmatik ekranlı kontrol cihazı aracılığıyla bağımsız olarak programlanabilir. Bir yay tasarımından diğerine geçiş, farklı bir programın yüklenmesiyle gerçekleştirilir; mekanik bir değişiklik yapılması gerekmez. CNC sarma makineleri tipik olarak 4 ila 8 CNC ekseni ve sıkıştırma, uzatma ve değişken adımlı yaylar üretebilir. Üretim hızları yayın karmaşıklığına ve tel çapına bağlı olarak dakikada 30 ila 200 parça arasında değişmektedir.

CNC Yay Bükme Makinası (Çok Eksenli Tel Şekillendirici)

Genellikle CNC tel bükme makinesi veya CNC tel oluşturucu olarak adlandırılan bu tür, teli yalnızca sarmal şeklinde sarmakla kalmayıp üç boyutlu olarak da bükebilmesi açısından sarma makinelerinden farklıdır. ile 8 ila 16 veya daha fazla CNC ekseni Bu makineler, belirli kol açılarına sahip burulma yayları, tel klipsler, braketler, kulplar ve özel tel düzenekleri gibi karmaşık 3 boyutlu tel formları üretebilir. Tel herhangi bir yönde bükülebilir, döndürülebilir ve hemen hemen her şekle sokulabilir. Bu makineler en çok yönlü türdedir ve özel yay ve tel kalıp imalatı için gereklidir.

Düz Yay Bükme Makinası

Düz yay bükme makineleri (ayrıca şerit şekillendirme makineleri veya düz tel yay makineleri olarak da adlandırılır), düz tel veya metal şeritleri yaprak yaylar, düz helezon yaylar, saat yayları ve damgalanmış ve şekillendirilmiş düz yay bileşenleri halinde oluşturmak için tasarlanmıştır. Düz şerit malzemesini, şeridi yatay ve dikey düzlemlerde şekillendiren profilli silindirler ve bükme kalıpları aracılığıyla beslerler. Bu makineler saat zemberekleri, otomotiv yaprak yay klipsleri ve elektrik kontak yaylarının üretiminde yaygın olarak kullanılmaktadır.

Burulma Yayı Makinası

Burulma yayı makineleri, enerjiyi sıkıştırılarak veya gerilerek değil bükülerek depolayan yaylar olan burulma yayları üretmek için optimize edilmiş, CNC yay bükme makinelerinin özel bir çeşididir. Yayın bacağını/kolunu hassas açılara (genellikle 90°, 180° veya özel açılar) bükebilen özel kol bükme araçlarına sahiptirler. Önce vücut bobini sarılır, ardından kollar bükülür. Burulma yayı makineleri bacak uzunluğunu, bacak açısını ve bobin yönünü (sağdan veya soldan sarma) hassas bir şekilde kontrol etmelidir.

Yay Bükme Makinesinin Temel Bileşenleri

Her bir ana bileşenin ne işe yaradığını anlamak, operatörlerin makineyi doğru şekilde kurmasına, kusurları gidermesine ve ekipmanı iyi durumda tutmasına yardımcı olur. Çoğu yay bükme ve sarma makinesinde bulunan temel bileşenler şunlardır:

• Tel Makarası ve Ödeme Sistemi: Tel bobinini tutar ve telin çözüldüğü gerilimi kontrol eder. Doğru gerilim kontrolü telin bükülmesini, dolaşmasını ve çap tutarsızlığını önler. Bazı makineler, ağırlığı birkaç yüz kilograma kadar olan ağır tel makaraları için elektrikli geri ödeme sistemleri kullanır.
• Tel Düzleştirici: bir set of hardened steel rollers (typically 5 to 11 rollers in two perpendicular planes) that remove the coil set from the wire. Proper straightener adjustment is critical — over-straightening introduces work hardening, while under-straightening leaves residual curvature that causes diameter inconsistency in the finished spring.
• Besleme Silindirleri: Teli hassas bir şekilde kontrol edilen hız ve uzunlukta kavrayan ve ilerleten servo tahrikli yivli makaralar. Yiv profili tel çapına uygun olmalıdır; yanlış yiv boyutu kaymaya (tutarsız besleme uzunluğu) veya tel deformasyonuna (tel yüzeyinin işaretlenmesi veya düzleştirilmesi) neden olur.
• Sarma Noktası / Bükme Aletleri: Teli istenen şekle sokan sertleştirilmiş takım çeliği pimleri, parmakları veya mandrelleri. Bobinleme makinelerinde, bobin çapını belirleyen birincil alet, bobinleme noktasıdır. Bu aletler yüksek oranda aşınmaya maruz kalır ve uzun servis ömrü için takım çeliğinden veya karbürden yapılmalıdır.
• Satış Konuşması Aracı: bir movable tool that controls the axial spacing (pitch) between coils as the spring is formed. On CNC machines, the pitch tool is servo-driven and can be programmed to vary the pitch throughout the spring body — producing variable-pitch springs used in automotive suspension and vibration isolation applications.
• Kesme Unit: bir hardened steel cutter blade driven by a cam or servo that severs the wire after each spring is formed. The cutter must be sharp and properly timed. A dull cutter or mistimed cut produces burrs, bent ends, or incorrect free length.
• CNC Kontrol Cihazı: Makinenin beyni. Modern CNC yay bükme makinelerinde kontrolörde dokunmatik ekran arayüzü, grafik yay programlama, gerçek zamanlı eksen izleme, otomatik geri esneme telafisi ve üretim sayaçları bulunur. Wafios, Itaya ve Lesjöfors gibi önde gelen üreticilerin kontrolörleri fabrika MES sistemleriyle entegre olur ve Endüstri 4.0 bağlantısını destekler.
• Servo Tahrik Sistemi: Her CNC ekseni bir servo motor ve sürücü amplifikatörü tarafından çalıştırılır. Servo sistemler hassas konumsal kontrol sağlar (tipik olarak ±0,001 mm kodlayıcı çözünürlüğü ) ve yüksek dinamik yanıt — makinenin karmaşık çok eksenli hareket profillerini üretim hızlarında yürütmesine olanak tanır.
• Makine Çerçevesi (Taban): bir rigid cast iron or fabricated steel base that minimizes vibration during high-speed operation. Vibration in the machine frame directly translates to pitch and diameter inconsistency in the springs, so frame rigidity is a key factor in machine quality.

Yay Bükme Makinalarının Ürettiği Yay Çeşitleri

Yay bükme makineleri çok çeşitli yay türleri üretebilmektedir. Her türün farklı geometrisi, işlevi ve üretim gereksinimleri vardır. En yaygın yay türlerine ve bunların nasıl yapıldığına ilişkin ayrıntılı bir genel bakış:

Sıkıştırma Yayları

Sıkıştırma yayları, sıkıştırma (itme) kuvvetlerine direnen açık helezon yaylardır. Bunlar dünya çapında en yaygın olarak üretilen yay türüdür ve tükenmez kalemlerden otomotiv valf mekanizmalarına kadar her şeyde kullanılır. Telin tutarlı adımlarla bir sarmal halinde sarılmasıyla üretilirler. Temel parametreler arasında serbest uzunluk, bobin çapı (OD ve ID), tel çapı, aktif bobin sayısı ve uç tipi (açık, kapalı, açık toprak, kapalı toprak) bulunur. Kapalı ve zemin uçları sabit bir oturma yüzeyi sağlamak için uç bobinlerin bir disk veya merkezsiz öğütücü üzerinde düz bir şekilde taşlandığı, sarma işleminden sonra ikincil bir taşlama işlemi gerektirir.

Uzatma Yayları

Uzatma yayları, çekme (çekme) kuvvetlerine direnen, yakın sarmal helisel yaylardır. Bağlantı için tel ucunu bir ilmek veya kanca şeklinde büken özel bir kanca oluşturma istasyonuna sahip sarma makinelerinde üretilirler. Gövde bobinleri, ilk gerilimi oluşturmak için sıfır adımla (bobinler temas halinde) sarılır; bu, yay uzamaya başlamadan önce aşılması gereken bir ön gerilimdir. Yaygın kanca türleri arasında makine kancaları, Alman kancaları ve çapraz kancalar bulunur; bunların her biri, CNC kontrol cihazında programlanan özel bükme aleti dizileri tarafından oluşturulur.

Burulma Yayları

Burulma yayları, bükülerek dönme enerjisini depolar. İki uzanan kol (bacak) ile sarmal bir gövdeden oluşurlar. Yay, bükülme açısıyla orantılı bir tork uygular. CNC tel şekillendirme makinelerinde veya özel burulma yayı makinelerinde üretilirler; burada gövde sarılır ve daha sonra kollar belirtilen açıya kadar bükülür. Yaygın uygulamalar arasında mandallar, fare kapanları, garaj kapısı dengeleme sistemleri ve hassas aletler yer alır. İki kol arasındaki açı - "burulma açısı" - korunmalıdır ±1° veya daha sıkı hassas uygulamalar için.

Düz Yaylar ve Yaprak Yaylar

Düz yaylar yuvarlak tel yerine yassı tel veya metal şeritten yapılır. Yaprak yaylar (araç süspansiyonlarında kullanıldığı gibi), saat ve güç yayları (şeritten sarılmış düz helezon yaylar), konsol yayları ve elektrik kontak yaylarını içerir. Düz yaylı bükme makineleri, profilli silindirler ve bükme kalıpları aracılığıyla şeridi oluşturur. Hassas düz yayların kalınlık toleransları çok sıkı olabilir. ±0,01 mm Bu da hem hassas şerit malzemesi hem de bakımlı bir makine gerektirir.

Özel Tel Formları

Klasik yay şekillerinin ötesinde, CNC yay bükme makineleri - özellikle çok eksenli CNC tel oluşturucular - telden hemen hemen her şekli üretebilir: klipsler, tespit halkaları, braketler, tutacaklar, tıbbi kılavuz teller, ortodontik teller ve karmaşık 3D tel düzenekleri. Bu parçalar elastik enerji depolamayabilir (yani teknik olarak yay değildir), ancak aynı besleme-bükme-kesme çalışma prensibi kullanılarak yay bükme makinelerinde üretilir.

Yay Bükme Makinalarında Kullanılan Tel Malzemeler

Tel malzemesinin seçimi yayın performansını, makine kurulumunu ve gereken geri yaylanma telafisini önemli ölçüde etkiler. Farklı malzemeler farklı elastik modüllere, çekme mukavemetlerine ve geri esneme özelliklerine sahiptir. Yaylı bükme makinelerinde işlenen en yaygın tel malzemeler şunlardır:

• Sert çekilmiş karbon çeliği tel (ASTM A227): En yaygın ve en ucuz yay teli. Çekme mukavemeti çapa göre değişir, tipik olarak 1.250–2.000 MPa . Kritik olmayan uygulamalarda genel amaçlı sıkıştırma ve uzatma yayları için kullanılır.
• Müzik teli / piyano teli (ASTM A228): Yaygın yay malzemeleri arasında en yüksek çekme mukavemetine sahip yüksek karbonlu çelik tel 2.800 MPa ince çaplar için. Yüksek mukavemet ve iyi yorulma ömrüne ihtiyaç duyulan yerlerde kullanılır. Hassas enstrümantasyon yayları için standart.
• Paslanmaz çelik tel (ASTM A313, Tip 302/304/316): Mükemmel korozyon direnci, iyi yüksek sıcaklık performansı. Çekme mukavemeti müzik telinden biraz daha düşüktür. Daha yüksek geri yaylanma telafisi gerektirir - genellikle %10–20 daha fazla bükülme karbon çeliğinden daha iyidir. Gıda işleme, tıbbi, denizcilik ve kimyasal uygulamalarda kullanılır.
• Krom-silikon alaşımlı tel (ASTM A401): Yüksek sıcaklıklarda olağanüstü dayanıklılık ve mükemmel yorulma direnci. 200°C'ye kadar motor sıcaklıklarında güvenilir bir şekilde çalışması ve motor ömrü boyunca milyarlarca kez döngü yapması gereken otomotiv valf yayları için kullanılır.
• Fosfor bronz tel: İyi elektrik iletkenliği ve korozyon direnci. Elektrik kontak yayları, küçük alet yayları ve manyetik olmayan özellikler gerektiren uygulamalar için kullanılır.
• Titanyum tel: Çok yüksek mukavemet/ağırlık oranı, mükemmel korozyon direnci. Pahalıdır ve sarılması zordur. Ağırlığın azaltılmasının kritik olduğu havacılık ve yüksek performanslı spor ekipmanlarında kullanılır.
• Inconel ve diğer süper alaşımlar: Gaz türbinlerinde, jet motorlarında ve endüstriyel fırınlarda aşırı sıcaklıklarda (300°C'nin üzerinde) çalışması gereken yaylar için kullanılır. Bu malzemeler özel aletler ve önemli miktarda geri esneme telafisi gerektirir.

Yay Bükme İşlemi: Adım Adım

Yay bükme makinesinin doğru şekilde kurulması ve çalıştırılması sistematik bir yaklaşım gerektirir. Yeni bir sıkıştırma yayı üretmek için bir CNC yay sarma makinesini kurmanın tipik sırası aşağıda verilmiştir:

1. Tel Yükleme: Tel makarasını ödeme sistemine monte edin. Teli fazla çalıştırmadan bobin setini çıkarmak için silindir basıncını ayarlayarak teli düzleştirme ünitesinden geçirin.
2. Takım Seçimi ve Kurulumu: Hedef iç çapa göre sarma noktası boyutunu seçin ve adım aracını takın. İnce tellerde (1 mm'nin altında) daha uzun servis ömrü sağlamak amacıyla karbür takımlar tercih edilir.
3. Program Girişi: Yay parametrelerini CNC kontrol cihazına girin: tel çapı, malzeme tipi, bobin dış çapı, serbest uzunluk, toplam ve aktif bobin sayısı, hatve, uç tipi. Kontrol cihazı, bu girdilere dayalı olarak başlangıç ​​takım konumlarını otomatik olarak hesaplayabilir.
4. İlk Makale Yayını: Küçük bir miktar numune yay üretin (genellikle 5-10 adet). Görüntülü ölçüm sistemi veya manuel ölçüm gibi yaya özel ölçüm ekipmanını kullanarak bobin dış çapını, serbest uzunluğu, eğimi ve uç konfigürasyonunu ölçün.
5. Geri Yaylanma Ayarı: Ölçülen boyutları hedefle karşılaştırın. OD geri yaylanmasını düzeltmek için sarma noktası konumunu ayarlayın. Perde aracını perdeyi düzeltecek şekilde ayarlayın. Numuneleri yeniden çalıştırın ve yeniden ölçün. Tüm boyutlar tolerans dahilinde olana kadar tekrarlayın.
6. Üretim Koşusu: İlk ürün onayı alındıktan sonra üretimi çalıştırın. Yay boyutlarını periyodik olarak (genellikle her 50-100 parçada bir) izleyin ve tel makarası tükendikçe kaliteyi korumak için makinenin otomatik telafi özelliklerini kullanın (tel özellikleri bobin uzunluğu boyunca biraz değişebilir).
7. İşlem Sonrası (gerekiyorsa): Yayları uç taşlama (kapalı taşlanmış uçlar gerekiyorsa), ısıl işlem (boyutları stabilize etmek için gerilim giderme), bilyalı dövme (yorulma ömrünü artırmak için), kaplama (korozyon koruması için) veya yük testi (yay oranının spesifikasyonu karşıladığını doğrulamak için) için gönderin.

Anahtar Yay Parametreleri ve Makinenin Bunları Nasıl Kontrol Ettiği

Yay mühendisleri ve makine operatörlerinin makine ayarları ile yay parametreleri arasındaki ilişkiyi anlaması gerekir. CNC yay bükme makinesinde en kritik yay boyutları şu şekilde kontrol edilir:

birdvantages of CNC Spring Bending Machines Over Manual Machines

Manuel ve kam tipi yay makinelerinden tamamen CNC yay bükme makinelerine geçiş, son 30 yılda yay üretimindeki en önemli değişikliklerden biri olmuştur. CNC'nin avantajları ilgi çekicidir ve üretim ortamlarında iyi belgelenmiştir:

• Hızlı geçiş: CNC makinesinde bir yay tasarımından diğerine geçiş dakikalar alır; yalnızca yeni bir program yükleyin, ilk makaleyi doğrulayın ve çalıştırın. Kam tipi bir makinede, kamların fiziksel olarak değiştirilmesi ve yeniden zamanlanması gerektiğinden geçiş saatler sürebilir.
• Karmaşık geometri: CNC makineleri, mekanik kam makinelerinde üretilmesi fiziksel olarak imkansız olan değişken adımlı yaylar, konik yaylar, namlu şekilli yaylar ve 3 boyutlu tel formları üretebilir.
• birutomatic compensation: CNC kontrolörleri, ölçülen yay boyutlarına göre takım konumlarını otomatik olarak ayarlayabilir, operatör müdahalesine gerek kalmadan zaman içinde tel çapı değişimini ve geri esneme değişikliklerini telafi edebilir.
• Üretim verileri: CNC makineleri, süreç iyileştirme ve izlenebilirlik için analiz edilebilecek üretim sayımlarını, döngü sürelerini, arıza olaylarını ve kalite verilerini kaydeder.
• Beceri gereksinimleri: CNC makineleri yüksek vasıflı manuel operatörlere olan bağımlılığı azaltır. Bir program geliştirilip doğrulandıktan sonra, daha az deneyimli operatörler, daha az kurulum hatası riskiyle üretimi çalıştırabilir.
• Entegrasyon: Modern CNC yay bükme makineleri, tam otomatik üretim hücreleri için otomatik bobin değiştiriciler, parça konveyörleri, görsel denetim sistemleri ve robotik paketleme hatları ile entegre edilebilir.

Yaylı Bükmede Yaygın Kusurlar ve Bunların Düzeltilmesi

İyi ayarlanmış yay bükme makineleri bile proses koşulları değiştiğinde hatalı parçalar üretir. Yaygın kusurları ve bunların temel nedenlerini tanımak, kaliteyi korumak için çok önemlidir:

• Bobin çapı toleransın dışında: Genellikle telin mekanik özelliklerindeki değişiklikler (farklı tel grubu), sıcaklık değişiklikleri veya takım aşınması nedeniyle geri esneme değişiminden kaynaklanır. Sarma noktası konumunu ayarlayarak veya CNC programında geri esneme telafisi değerini güncelleyerek düzeltin.
• Yanlış serbest uzunluk: Besleme silindirinin kayması (aşınmış silindirler, yanlış sıkma kuvveti veya kirlenmiş tel yüzeyi) veya yanlış program besleme uzunluğundan kaynaklanır. Besleme silindirinin durumunu kontrol edin ve program değerlerini ölçülen tel beslemeye göre yeniden doğrulayın.
• Düzgün olmayan adım: Hatve takımı dengesizliği, aşınmış hatve takımı yatakları veya tutarsız tel düzleştirme nedeniyle oluşur. Aşınmış hatve takımlarını inceleyin ve değiştirin. Düzleştirici silindir basıncını doğrulayın.
• Kesilen uçlardaki çapaklar: Kör kesici bıçak veya yanlış kesici zamanlamasından kaynaklanır. Kesici bıçağı değiştirin veya yeniden bileyin. CNC programında kesici zamanlamasını doğrulayın.
• Tel yüzeyinde hasar (çizikler, düz noktalar): Yanlış besleme silindiri oluğu boyutundan, aşırı sıkma kuvvetinden veya kirlenmiş telden (pul, kum) kaynaklanır. Tel çapına göre doğru makara oluğunu seçin. Gelen kablo kalitesini kontrol edin. Silindirleri ve kılavuzları temizleyin.
• Dolaşmış veya bükülmüş tel: Aşırı ödeme gerilimi, tel makarasının taşması veya yanlış düzleştirici kurulumundan kaynaklanır. Kazanç freni gerginliğini ayarlayın. Düzleştirici silindir basıncını kontrol edin ve ayarlayın.

Yay Bükme Makinelerinin Lider Üreticileri

Yay bükme makinesi endüstrisi, çoğu Avrupa ve Asya'da yerleşik olan nispeten az sayıda köklü üreticiye sahiptir. İşte sektörün en tanınmış isimlerinden bazıları:

• Wafios (Almanya): Dünyanın en tanınmış yay ve tel şekillendirme makinesi üreticilerinden biri. CNC yay sarma makineleri ve tel şekillendirme makineleri dünya çapında yüksek hassasiyetli endüstrilerde kullanılmaktadır. FUL serisi gibi modeller 0,1 mm'den 20 mm'ye kadar telleri işler.
• Itaya Mühendislik (Japonya): Gelişmiş çok eksenli özelliklere sahip yüksek hızlı CNC yay sarma makineleriyle tanınır. Özellikle elektronik ve hassas alet yayı pazarında güçlü.
• Reell Hassas Üretim (ABD): Tıbbi cihaz ve elektronik endüstrilerinde yaygın olarak kullanılan burulma yayı ve tel form imalat ekipmanlarında uzmanlaşmıştır.
• birsahi Seiki (Japan): Dünyanın en büyük yay sarma makinesi üreticilerinden biri. Yüksek hızlı kam tipi ve CNC makineleriyle otomotiv yay pazarında güçlü bir varlık.
• NiceFon / Bamatec (Çin/Tayvan): Maliyet açısından rekabetçi CNC yay bükme makineleri, Asya'daki ve giderek diğer bölgelerdeki yay üreticileri tarafından yaygın olarak benimsenmektedir. Standart yay tipleri için iyi bir değer sunar.
• Simco Endüstrileri (ABD): Endüstriyel ve süspansiyon yayı üretimi için geniş çaplı telleri işleyebilen ağır hizmet tipi yay sarma makineleriyle tanınır.

Makine fiyatlandırması, kapasiteye göre büyük ölçüde değişir. Standart tel boyutları için temel bir CNC yay sarma makinesi, 30.000–80.000 ABD Doları Birinci sınıf bir Avrupalı üreticinin üst düzey çok eksenli CNC tel şekillendirme makinesi, 300.000–500.000 ABD Doları tamamen aletlendiğinde ve otomatik denetim sistemleriyle donatıldığında.

Yay Bükme Makinalarının Endüstriyel Uygulamaları

Yaylar evrensel olarak en çok kullanılan mekanik bileşenler arasındadır. Yay bükme makineleri, olağanüstü bir endüstri ve ürün yelpazesinde kullanılan yayların üretiminden doğrudan sorumludur:

• birutomotive: Valf yayları, süspansiyon helezon yayları, koltuk yayları, fren ve kavramalar için geri dönüş yayları ve kapı mandal yayları. Tek bir binek araç şunları içerebilir: 200'den fazla bireysel yay .
• Elektronik ve ev aletleri: Anahtarlar, röleler, konektörler ve klavyelerdeki kontak yayları. Pil temas yayları. Sabit disk sürücülerinde ve optik alıcılarda hassas mikro yaylar.
• Tıbbi cihazlar: Stent dağıtım sistemi yayları, cerrahi alet geri dönüş yayları, tıbbi implant yayları, ortopedik cihaz yayları ve ilaç dağıtım cihazı yayları. Bunlar aşırı temizlik gerektirir ve sıklıkla paslanmaz çelik veya titanyum tel kullanılır.
• birerospace and defense: birctuator springs, safety mechanism springs, ejector seat springs, and aerospace fastener springs. These must meet stringent material traceability and testing standards.
• Tüketici ürünleri: Yatak yayları, mobilya mekanizmaları, kalemler, çakmaklar, oyuncaklar ve spor malzemeleri. Tek başına yatak yayı üretimi, yüzlerce ayrı yay içeren iç yaylı yataklarla devasa bir pazardır.
• Endüstriyel makineler: Endüstriyel ekipmanlarda kalıp yayları, titreşim izolasyon yayları, emniyet valfi yayları ve kavrama yayları. Bunlar genellikle ağır tel ve yüksek yük kapasitesi gerektirir.

Yay Bükme Makinesinin Çalıştırılmasında Güvenlik Hususları

Yaylı bükme makineleri, yüksek hızda dönen ve ileri geri hareket eden parçalar, yüksek gerilimli tel ve keskin kesme aletleri içerir. Doğru güvenlik uygulamaları operatörleri korur ve makinenin güvenilirliğini korur:

• Tel gerginliği tehlikeleri: Gerilim altındaki tel, ödeme sistemi kontrolü kaybederse tehlikeli bir şekilde kopabilir veya savrulabilir. Teli takarken veya teli tutarken her zaman uygun gerginlik kontrollerini kullanın ve göz koruması takın.
• Uçan yaylar: Şekillendirilmiş yaylar, sarma bölgesinden yüksek hızda fırlatılabilir. Makinelerin uygun koruyucuları ve toplama kanalları bulunmalıdır. Çalışma sırasında asla sarma alanına elinizi uzatmayın.
• Keskin tel uçları: Kesilen tel uçları son derece keskindir. Tel ve bitmiş yayları tutarken uygun eldivenler kullanın. Son kullanıcılar tarafından sıklıkla kullanılan parçalarda tel ucu kapakları veya çapak alma işlemi yapılmalıdır.
• Makine koruması: birll rotating components (feed rollers, cams, drive belts) must be properly guarded per local machinery safety regulations (OSHA 1910.212 in the USA; Machinery Directive 2006/42/EC in Europe).
• Acil durdurma: birll spring bending machines must have a clearly accessible emergency stop button that immediately stops all machine motion. CNC machines should have a safety-rated E-stop circuit that meets Category 0 or Category 1 stop requirements per EN 60204-1.
• Kilitleme/etiketleme (LOTO): Makine içinde herhangi bir alet değişimi, bakım veya ayarlama yapılmadan önce, güç kilitlenmeli ve enerjinin kesildiği doğrulanmalıdır. Bu, zorunlu bir OSHA gerekliliği ve temel bir güvenlik uygulamasıdır.
