Taşlama makinesi nedir? Çalışma prensibi nedir?

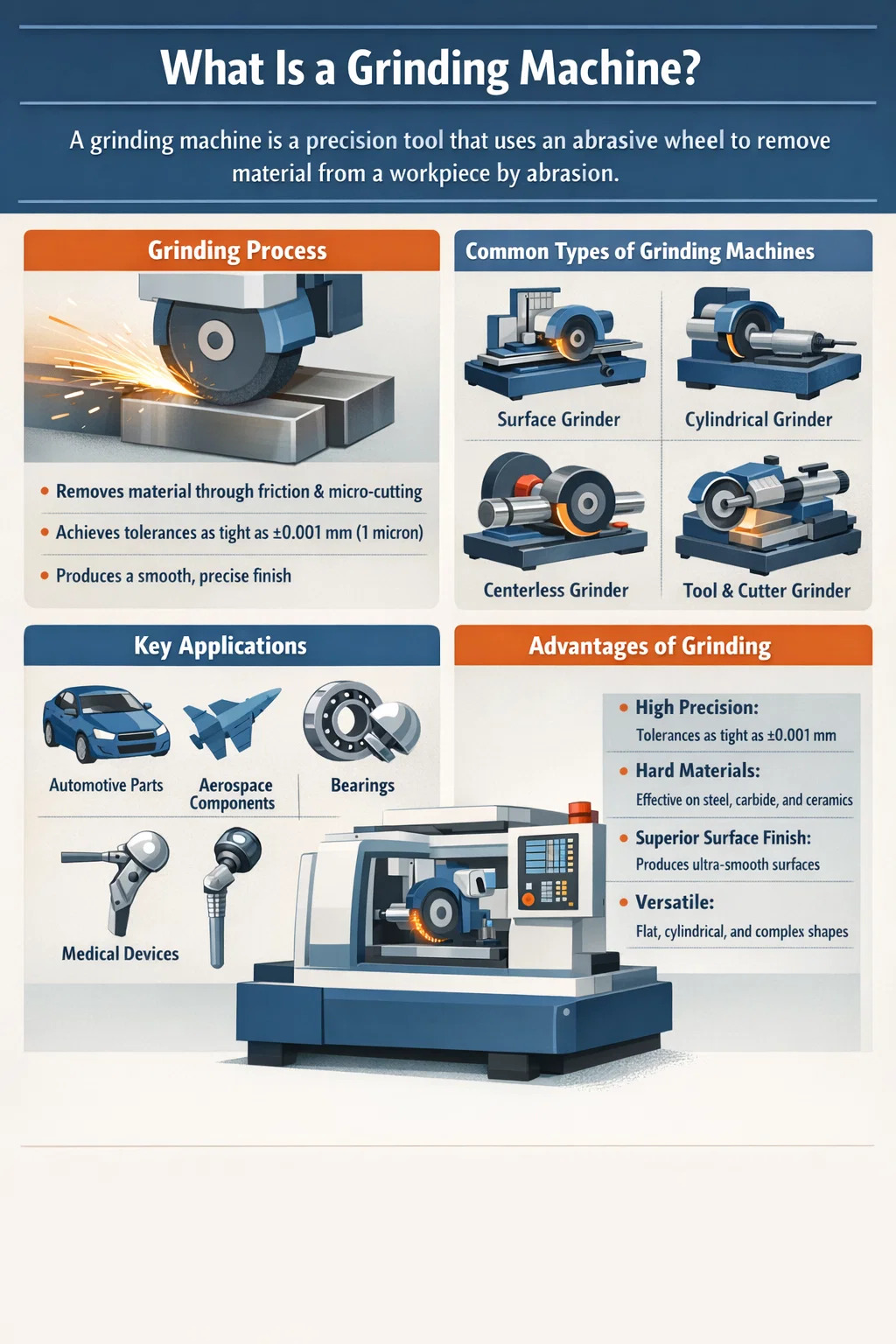

Taşlama Makinesi Nedir? Doğrudan Cevap

bir taşlama makinesi iş parçasındaki malzemeyi aşınma yoluyla çıkarmak için aşındırıcı bir disk veya başka bir aşındırıcı kesme aleti kullanan hassas bir elektrikli alet veya endüstriyel makinedir. Sonuç, ince işlenmiş bir yüzey, hassas bir boyut veya keskinleştirilmiş bir kenardır. İmalatta taşlama makineleri, takım tezgahlarının bir alt türü olarak sınıflandırılır ve toleransların çok dar olduğu ince talaş işleme operasyonlarında kritik bir rol oynarlar. ±0,001 mm (1 mikron) gereklidir.

Belirli geometriye sahip kesici takımların kullanıldığı tornalama veya frezelemeden farklı olarak taşlama, aşındırıcı taneciklerin (alüminyum oksit, silisyum karbür, kübik bor nitrür (CBN) veya elmas gibi sert malzemenin düzensiz parçacıkları) bir çark halinde birbirine bağlanmasına dayanır. Her bir tanecik, küçük, tanımlanmamış bir kesme kenarı görevi görür. Bu, taşlamayı sert malzemeler için ideal hale getirir ve daha yumuşak veya daha büyük kesici takımların başaramayacağı süper hassas yüzey işleme işleri sağlar.

Taşlama makineleri, otomotiv bileşen üretiminden havacılık ve uzay mühendisliğine, alet ve kalıp yapımına, rulman imalatına ve tıbbi cihaz imalatına kadar neredeyse her metal imalat ve imalat ortamında bulunur. Küresel taşlama makinesi pazarı yaklaşık olarak değerlendi. 2023'te 5,1 milyar ABD doları ve yüksek teknoloji endüstrilerindeki hassas parçalara olan talebin etkisiyle büyümeye devam ediyor.

Taşlama Makinasının Çalışma Prensibi

Taşlama makinesinin çalışma prensibi aşağıdakilere dayanmaktadır: aşındırıcı işleme - Aşındırıcı parçacıklar tarafından sürtünme ve mikro kesme yoluyla malzemenin mekanik olarak uzaklaştırılması. Bu sürecin nasıl çalıştığını ayrıntılı olarak anlamak, operatörlerin taşlama performansını optimize etmesine ve tutarlı sonuçlar elde etmesine yardımcı olur.

Aşındırıcı Kesme Mekanizması

Taşlama çarkı yüksek hızda döndüğünde - genellikle 1.500 ve 3.000 dev/dak tezgah taşlama makineleri için veya 60 m/s yüzey hızı yüksek hızlı üretim taşlaması için — diskin yüzeyindeki her aşındırıcı taneciğin iş parçasıyla kısa süreli teması sağlanır. Bu temas sırasında, tahıl ya küçük bir talaşı keser, malzemeyi sürer (plastik deformasyona neden olur) ya da yüzey üzerinde kayar (sürtünmeye ve ısınmaya neden olur).

Kesme, sürme ve kayma oranı birçok faktöre bağlıdır: tane boyutu, disk sertliği, iş parçası malzemesinin sertliği, kesme derinliği ve kesme sıvısının (soğutma sıvısı) varlığı. İyi ayarlanmış bir taşlama ayarı kesmeyi en üst düzeye çıkarır ve sürmeyi ve kaymayı en aza indirir, bu da yüzey kalitesini iyileştirir ve ısı oluşumunu azaltır.

Tekerlek ve İş Parçası Etkileşimi

Taşlama çarkı ve iş parçası birbirine göre kontrollü bir şekilde hareket eder. İş parçası bir fikstürde (bir ayna, merkezler arasında veya manyetik bir masa üzerinde) tutulurken ve kontrollü bir hızda tekerleğe beslenirken, çark yüksek çevresel hızda döner. Bu ilerleme hızı, kesme derinliği ile birlikte talaş kaldırma oranını (MRR) ve sonuçta ortaya çıkan yüzey kalitesini belirler.

Örneğin yüzey taşlamada, iş parçası (genellikle düz bir metal parça), ileri geri hareket eden bir tabla üzerinde dönen çarkın altında ileri geri hareket ettirilir ve çark kademeli olarak alçaltılır; genellikle yalnızca Geçiş başına 0,005 ila 0,025 mm - İstenilen boyut elde edilene kadar. Silindirik taşlamada iş parçası kendi ekseni etrafında dönerken çark da aynı anda iş parçası uzunluğu boyunca döner ve hareket eder.

Taşlama Taşının Kendiliğinden Bilenme Özelliği

Taşlama taşı davranışının en önemli ve benzersiz yönlerinden biri, kendiliğinden bilenen . Aşındırıcı taneler kullanım sırasında matlaştıkça üzerlerine etki eden taşlama kuvvetleri artar. Sonunda, ya damar kırılır (yeni bir keskin kenar açığa çıkar) ya da taneciği tutan bağ kırılır, donuk damar serbest kalır ve altındaki yeni, keskin tane ortaya çıkar. Bu nedenle bir taşlama taşının "derecesi" (sertliği) önemlidir: Çok sert bir taş, donuk tanecikleri çok uzun süre tutacaktır (parlama ve ısı oluşumuna neden olur), çok yumuşak bir taş ise tanecikleri zamanından önce döker (hızlı taş aşınmasına neden olur).

Doğru taş kalitesi iş parçası malzemesine uygun olmalıdır. Sertleştirilmiş takım çeliği gibi sert malzemeler daha yumuşak kalitede bir tekerlek gerektirir (bu nedenle tanecikler daha kolay kırılır), alüminyum gibi yumuşak malzemeler ise tekerleğin çok hızlı aşınmasını önlemek için daha sert kalitede bir tekerleğe ihtiyaç duyabilir.

Soğutma Sıvısı ve Isı Yönetiminin Rolü

Taşlama, sürtünme nedeniyle önemli miktarda ısı üretir. Öğütme bölgesindeki sıcaklıklar anlık olarak 800°C ila 1.500°C aşırı durumlarda. Uygun soğutma olmadığında, bu ısı iş parçasında termal hasara neden olur: yanma, mikro çatlama, artık gerilim, yüzey sertliği değişiklikleri ve boyutsal yanlışlıklar. Kesme sıvıları (soğutucular) - genellikle su bazlı emülsiyonlar veya sentetik sıvılar - ısıyı emmek, temas alanını yağlamak ve talaşları (ince metal ve aşındırıcı parçacıklar) temizlemek için taşlama bölgesine uygulanır. Uygun kesme sıvısı uygulaması, taşlama kalitesi açısından taş seçimi veya ilerleme hızı kadar önemlidir.

Başlıca Taşlama Tezgahı Çeşitleri ve Uygulamaları

Tek bir evrensel taşlama makinesi yoktur. Belirli iş parçası geometrileri, malzemeleri ve hassasiyet gereksinimleri için farklı tipler tasarlanmış ve optimize edilmiştir. En yaygın türlerin ayrıntılı bir dökümü aşağıda verilmiştir:

Yüzey Taşlama Makinesi

Yüzey taşlama makineleri iş parçaları üzerinde düz yüzeyler üretir. En yaygın konfigürasyon, çevresel taşlama çarkına ve ileri geri hareket eden bir çalışma masasına sahip yatay bir mil kullanır. İş parçası tipik olarak manyetik bir ayna üzerinde tutulur. Yüzey taşlama makineleri, takım çeliği plakalarını, kalıp tabanlarını, makine kızaklarını ve düz, pürüzsüz bir referans yüzeyi gerektiren herhangi bir parçayı bitirmek için yaygın olarak kullanılır. Düzlük toleransları 0,002 ila 0,005 mm rutin olarak ulaşılabilirdir.

Silindirik Taşlama Makinesi

Silindirik taşlama makineleri, miller, pimler, manşonlar ve delikler gibi silindirik iş parçalarının dış veya iç yüzeylerini taşlamak için kullanılır. Dış silindirik taşlamada iş parçası merkezler arasında veya bir aynanın içinde döner ve çark uzunluğu boyunca hareket eder. İç silindirik taşlama (ID taşlama), iç yüzeyi taşlamak için bir deliğe yerleştirilen küçük bir tekerlek kullanır. Silindirik taşlama, rulman yuvaları, hidrolik silindir çubukları ve hassas millerin (yuvarlaklık toleransları gerektiren bileşenler) üretimi için gereklidir. 0,001 mm veya daha az .

Puntasız Taşlama Makinesi

Puntasız taşlamada iş parçası puntalar arasında veya aynada tutulmaz. Bunun yerine, bir çalışma dayanağı bıçağı üzerinde desteklenir ve bir düzenleme çarkı tarafından kontrol edilirken taşlama çarkı malzemeyi çıkarır. Bu kurulum, çubuklar, borular ve pimler gibi silindirik parçaların çok yüksek üretim hızlarında sürekli, otomatik olarak taşlanmasına olanak tanır. Puntasız taşlama makineleri bağlantı elemanları, hidrolik bileşenler ve otomotiv parçalarının üretiminde yoğun olarak kullanılmaktadır. Tek bir merkezsiz öğütücü işleyebilir saatte yüzlerce parça tutarlı çap toleransları ile.

Takım ve Kesici Taşlama Makinesi

Bu özel makineler parmak frezeler, matkap uçları, raybalar, kılavuzlar ve freze takımları gibi kesici takımları taşlar. Karmaşık çok eksenli kurulumlara sahiptirler ve takım odalarında ve taşlama atölyelerinde bulunurlar. Kesici takımları yeniden keskinleştirme yeteneği, servis ömrünü önemli ölçüde uzatır; uygun şekilde yeniden bilenmiş bir parmak freze, maliyetin çok altında bir maliyetle yenisinin performansını karşılayabilir.

Tezgah Öğütücü

Tezgah taşlama makinesi, bir tezgah üzerine monte edilmiş, yatay bir mile monte edilmiş bir veya iki taşlama çarkına sahip basit, kompakt bir makinedir. Kaba taşlama, çapak alma, el aletlerinin bilenmesi ve hafif talaş kaldırma işlerinde kullanılır. Hassas bir makine olmasa da dünya çapında atölyelerde, garajlarda ve bakım tesislerinde en yaygın olarak bulunan taşlama makinelerinden biridir. Standart tezgah taşlama makineleri genellikle 3.450 devir/dakika ve 6 ila 8 inç arası tekerlek çapları kullanın.

birngle Grinder (Handheld)

Açılı taşlama makinesi, metal, taş ve diğer malzemeleri kesmek, taşlamak ve cilalamak için kullanılan, elde taşınan elektrikli bir alettir. İnşaat, imalat ve metal işlemede en çok yönlü ve yaygın olarak kullanılan elektrikli aletlerden biridir. Açılı taşlama makineleri disk tipi aşındırıcı diskler, kesme diskleri, flap diskler veya tel fırçalar kullanır ve genellikle aşağıdaki hızlarda çalışır: 6.000 ve 12.000 dev/dak . Yaygın disk çapları 4,5 inç (115 mm), 5 inç (125 mm) ve 9 inçtir (230 mm).

Taşlama Makinesinin Temel Bileşenleri

Bir taşlama makinesinin ana bileşenlerini anlamak, makinenin hassasiyet ve kontrolü nasıl elde ettiğinin anlaşılmasına yardımcı olur. Konfigürasyonlar makine tipine göre değişiklik gösterse de çoğu taşlama makinesi aşağıdaki temel bileşenleri paylaşır:

• Baza (Yatak): Diğer tüm bileşenleri destekleyen ağır dökme demir veya fabrikasyon çelik temel. Sertliği ve titreşim sönümleme özellikleri yüzey kalitesini doğrudan etkiler. Sert bir taban, kesme kuvvetleri altındaki sapmayı en aza indirir.
• Taşlama Tekerleği: Bir matris içine bağlanmış aşındırıcı taneciklerden yapılmış birincil kesici takım. Jant spesifikasyonları aşındırıcı tipini, tane boyutunu, kalitesini, yapısını ve bağ tipini içerir; bunların tümü standartlaştırılmış bir işaretleme sisteminde kodlanmıştır (örneğin, vitrifiye alüminyum oksit jant için A60-K5-V).
• Tekerlek Koruması: bir protective enclosure around the grinding wheel that contains fragments in the event of wheel breakage. This is a critical safety component and is required by OSHA and other safety standards.
• Mil: Taşlama çarkını hareket ettiren dönen şaft. Mil yatakları, yüzey kalitesini doğrudan bozabilecek salgıyı en aza indirmek için yüksek kalitede olmalıdır. CNC taşlama makinelerindeki yüksek hızlı iş milleri genellikle yerleşik (entegre) motorlar tarafından çalıştırılır.
• Çalışma masası: İş parçasını tutan ve besleyen yüzey veya fikstür. Yüzey taşlama makinelerinde tabla yatay olarak ileri geri hareket eder. Silindirik taşlayıcılarda tabla uzunlamasına hareket ettirilebilir. CNC taşlama makinelerinde tabla hareketi CNC kontrolör aracılığıyla servo motorlar tarafından kontrol edilmektedir.
• İş Tutma Cihazı: Taşlama sırasında iş parçasını güvenli bir şekilde tutan manyetik aynalar, mengeneler, merkezler, aynalar veya fikstürler. İş parçası bağlama seçimi iş parçası geometrisine ve malzemesine bağlıdır.
• Tekerlek Giydirme Sistemi: bir device (diamond dresser, rotary dresser, or dressing roll) used to true and dress the grinding wheel — restoring its shape, correcting imbalance, and exposing fresh abrasive grains. Regular dressing is essential for maintaining grinding accuracy and preventing workpiece burn.
• Soğutma Sistemi: Taşlama bölgesine soğutucu sağlayan tanklar, pompalar, filtreler ve nozüller. Modern CNC taşlama makineleri, sıvıyı belli aralıklarla dağıtan yüksek basınçlı soğutma sistemleri kullanır. 10 ila 70 bar hızlı dönen çarkın etrafındaki havanın sınır katmanına nüfuz etmek ve gerçek taşlama temas bölgesine ulaşmak.
• CNC Kontrol Cihazı (CNC taşlama makinelerinde): Tüm eksen hareketlerini, iş mili hızlarını, ilerleme hızlarını, işleme çevrimlerini ve proses içi ölçümleri yöneten bilgisayarlı sayısal kontrol ünitesi. Modern CNC taşlama tezgahları yüzlerce parça programını saklayabilir ve fabrika otomasyon sistemlerine entegre olabilir.

Taşlama Taşı Teknik Özellikleri Açıklaması

Taşlama çarkı herhangi bir taşlama makinesinin kalbidir. Yanlış jantın seçilmesi kötü sonuçların en yaygın nedenlerinden biridir; yanma, takırdama, hızlı jant aşınması veya kötü yüzey kalitesi. Taşlama taşları beş temel özelliği kodlayan standart bir sistem tarafından belirlenir:

1. birbrasive Type: "A" = Alüminyum oksit (çelik ve demirli metaller için), "C" = Silisyum karbür (dökme demir, demir dışı, seramikler için), "B" = CBN (kübik bor nitrür, sertleştirilmiş çelik için), "D" = Elmas (karbür ve seramikler için).
2. Tane Boyutu: bir number indicating abrasive grain size. Coarse grits (8–24) remove material quickly but leave a rough finish. Medium grits (30–60) are general-purpose. Fine grits (70–220) produce smooth surfaces. Very fine grits (240 ) are used for superfinishing.
3. Sınıf (Sertlik): bir letter from A (very soft) to Z (very hard) indicating the strength of the bond holding the grains. Softer grades are used for hard workpieces; harder grades for soft workpieces.
4. Yapı: bir number (1–15 ) indicating the spacing between abrasive grains. Dense structures (low numbers) cut fine finishes. Open structures (high numbers) allow chip clearance and are better for soft or gummy materials.
5. Tahvil Türü: "V" = Vitrifiye (en yaygın, sert, hassas taşlama için kullanılır), "R" = Kauçuk (esnek, çarkları düzenlemek ve cilalamak için kullanılır), "B" = Reçine (yüksek hızlı taşlama ve kaba işlemler için), "E" = Shellac (ince yüzeyler için).

birs a practical example, a wheel marked bir46-L5-V alüminyum oksit taş, 46 tanecikli (orta), L sınıfı (orta-sert), yapı 5 (orta yoğun), vitrifiye bağ — çelik yüzey taşlama için tipik bir genel amaçlı taş.

Öğütme Süreci: Adım Adım

Tutarlı, yüksek kaliteli sonuçlar elde etmek için yalnızca makinenin kendisini değil, taşlama işleminin sırasını anlamak da önemlidir. Hassas yüzey taşlama için tipik bir sıra şöyledir:

1. İş Parçası Hazırlığı: İş parçası yüzeyini temizleyin ve boyutsal toleransı kontrol edin (taşlama için kalan malzeme miktarı, genellikle 0,1 ila 0,5 mm). Taşlamadan önce çapakların ve büyük düzensizliklerin giderilmesi gerekir.
2. Jant Seçimi ve Montajı: Gereken malzeme ve kaplama için uygun disk tipini, kumunu ve kalitesini seçin. Üreticinin flanş ve tork spesifikasyonlarını takip ederek tekerleği mile monte edin. Hiçbir zaman tekerleğin işaretli maksimum çalışma hızını aşmayın.
3. Tekerlek Dengeleme: Aksi halde iş parçası yüzeyinde tırlama izlerine neden olabilecek titreşimi azaltmak için monte edilen tekerleği statik veya dinamik olarak dengeleyin.
4. Tekerlek Giydirme: Taş yüzünün düz, yuvarlak olduğundan ve açık, keskin aşındırıcı taneciklere sahip olduğundan emin olmak için tekerleği bir elmas düzeltici veya döner bileme aletiyle doğrulayın ve bileyin.
5. İş Parçası Kurulumu: İş parçasını manyetik mandren veya fikstür üzerine monte edin. Manyetik aynalar için, maksimum tutma kuvveti için iş parçasının mıknatıslığının giderildiğinden veya manyetik alana göre uygun şekilde yönlendirildiğinden emin olun.
6. Parametrelerin Ayarlanması: Tabla ilerleme hızını (yüzey taşlama için genellikle 5–25 m/dak), çapraz ilerlemeyi (tabla geçişi başına 0,5–3 mm) ve aşağı ilerlemeyi (kesme derinliği, ince talaş işleme için paso başına 0,005–0,025 mm, kaba işleme için 0,1 mm'ye kadar) ayarlayın.
7. Kaba Taşlama: Daha ağır ilerlemelere ve kesme derinliklerine sahip dökme malzemeleri kaldırın. Bitirme geçişi için 0,02–0,05 mm bırakın.
8. Bitirme Taşlama: Kesme derinliğini önemli ölçüde azaltın, soğutma sıvısı akışını artırın ve kıvılcımlar durana kadar birkaç "kıvılcım çıkarma" geçişi (aşağı besleme olmadan tabla geçişleri) yapın. Bu, tekerleğin elastik sapmadan tamamen kurtulmasını ve yüzeyin istenen boyutta olmasını sağlar.
9. Ölçüm ve Muayene: İş parçasını çıkarın ve boyutu bir mikrometre, yükseklik ölçer veya CMM ile ölçün. Gerekirse profilometre ile yüzey pürüzlülüğünü kontrol edin.

Taşlamada Yüzey Pürüzlülük Parametreleri

Diğer işleme süreçleri yerine taşlamayı seçmenin temel nedenlerinden biri, üretebildiği olağanüstü yüzey kalitesidir. Yüzey kalitesi Ra (aritmetik ortalama pürüzlülük), Rz (ortalama pürüzlülük derinliği) ve Rmax (maksimum pürüzlülük yüksekliği) gibi parametrelerle ölçülür. Taşlamanın gerçekçi olarak başarabileceği şeyler şunlardır:

• Kaba taşlama: Ra 3,2–6,3 µm (frezelemeye benzer)
• Genel hassas taşlama: Ra 0,8–1,6 µm
• İnce öğütme: Ra 0,2–0,4 µm
• Süper bitirme (taşlama sonrası honlama/lepleme): Ra 0,025–0,1 µm

Referans olarak, standart bir döndürülmüş şaft yüzeyi Ra 1,6–3,2 µm'ye sahiptir. Bir yön yarışı alanı Ra 0,2 mikron çok daha pürüzsüzdür — bu düzeydeki yüzey, yuvarlanma elemanlı yataklar, hassas miller ve hidrolik sızdırmazlık yüzeyleri için kritik öneme sahiptir. Kum ne kadar ince ve bitirme pasosu ne kadar hafif olursa, elde edilebilecek Ra değeri o kadar düşük olur.

birdvantages and Limitations of Grinding Machines

birdvantages

• Olağanüstü hassasiyet: Taşlama rutin olarak ±0,001 mm veya daha iyi toleranslara ulaşır; bu, diğer çoğu işleme prosesinin tutarlı bir şekilde üretebildiğinin çok ötesindedir.
• birbility to machine hard materials: Sertleştirilmiş çelikler (60 HRC), karbür, seramik ve cam etkili bir şekilde taşlanabilir. Çoğu kesici takım bu malzemeleri işleyemez.
• Üstün yüzey kalitesi: Taşlama, herhangi bir geleneksel işleme prosesinin en pürüzsüz yüzeylerini üretir; bu da eşleşen bileşenlerdeki sürtünmeyi, aşınmayı ve gürültüyü azaltır.
• Çok yönlülük: Doğru taş ve kurulumla taşlama makineleri düz, silindirik, konik, dişli ve karmaşık profil yüzeyleri üretebilir.
• Yüksek üretim oranları (puntasız taşlama): Puntasız taşlama, saatte yüzlerce parçayı tutarlı bir doğrulukla taşlayabilir, bu da onu yüksek hacimli üretim için ideal kılar.

Sınırlamalar

• Yavaş malzeme kaldırma hızı: Frezeleme veya tornalamayla karşılaştırıldığında taşlama, malzemeyi daha yavaş uzaklaştırır. Büyük miktarda malzemenin kaldırılması için birincil kaba işleme prosesi olarak uygun değildir.
• Isı üretimi: İş parçasında termal hasar (yanma, yumuşama, artık gerilim) riski, dikkatli proses kontrolü ve yeterli soğutma sıvısı gerektirir.
• Jant aşınması ve pansuman: Taşlama taşlarının doğruluğunu korumak için periyodik olarak cilalanması gerekir, bu da çevrim süresini ve taş maliyetini artırır.
• Güvenlik endişeleri: Yüksek hızda taşlama taşının kırılması ciddi bir güvenlik tehlikesi oluşturur. Uygun tekerlek muayenesi, koruma ve hız uyumluluğu zorunludur.
• Maliyet: Hassas taşlama makineleri, özellikle CNC silindirik ve yüzey taşlama makineleri pahalıdır. Tezgah maliyeti, takımlama (CBN ve elmas diskler) ve soğutma sıvısı yönetimi işletme maliyetlerine katkıda bulunur.

CNC Taşlama Makineleri: Modern Standart

Manuel taşlama makinelerinden CNC (Bilgisayarlı Sayısal Kontrol) taşlama makinelerine geçiş, son otuz yılda hassas üretimi dönüştürdü. Örneğin modern bir CNC silindirik taşlama makinesi aşağıdakilerle çalışabilir: 5 ila 7 eşzamanlı CNC ekseni , diski otomatik olarak biler, proses içi ölçüm gerçekleştirir (taşlama sırasında iş parçası boyutunu ölçer) ve disk aşınmasını gerçek zamanlı olarak telafi eder; üstelik bunların tümünü operatörün müdahalesine gerek kalmadan yapar.

CNC taşlama makinelerinin manuel makinelere göre temel avantajları şunlardır:

• Tekrarlanabilirlik: CNC makineleri, bir üretim sürecinde operatör ayarı gerektirmeden binlerce parçada aynı toleransı koruyabilir.
• Karmaşık profiller: CNC taşlama, manuel olarak imkansız veya pratik olmayan karmaşık dairesel olmayan kesitler (eksantrik miller, krank milleri), diş taşlama ve dişli taşlama üretebilir.
• birutomation integration: CNC grinding machines can be integrated with robotic part loading and unloading, making lights-out (unmanned) production possible.
• Veri toplama: Modern CNC taşlama makineleri Endüstri 4.0'a hazırdır, proses verilerini (kuvvetler, sıcaklıklar, tekerlek durumu) toplar ve üretim yürütme sistemlerine (MES) bağlanır.

CNC taşlama makinelerinin başlıca üreticileri arasında STUDER (İsviçre), JUNKER (Almanya), Okuma (Japonya), ANCA (Avustralya) ve United Taşlama Group bulunmaktadır. Bu üreticilerin ileri teknolojiye sahip CNC silindirik taşlama makinelerinin fiyatı şu şekilde olabilir: 150.000 ABD Dolarından 1.000.000 ABD Dolarına kadar boyuta, kapasiteye ve otomasyon seviyesine bağlı olarak.

Taşlama Makinalarının Çalıştırılmasına İlişkin Güvenlik Uygulamaları

Taşlama makineleri güçlüdür ve yanlış kullanıldığında ciddi yaralanmalara neden olabilecek hızla dönen aşındırıcı çarklar içerir. ABD Mesleki Güvenlik ve Sağlık İdaresi (OSHA) standardı 29 CFR 1910.215, özellikle aşındırıcı disk makinelerinin güvenliğini yönetir. Temel güvenlik uygulamaları şunları içerir:

• Montajdan önce halka testi: Montajdan önce taşlama diskine metalik olmayan bir nesneyle hafifçe vurun. Net bir çınlama sesi, tekerleğin sağlam olduğunu gösterir; donuk bir ses çatlaklara işaret eder. Asla çatlak bir tekerleği kullanmayın.
• Maksimum RPM'yi asla aşmayın: Her taşlama taşı maksimum çalışma hızıyla işaretlenmiştir. Bu sınırın aşılması tekerleğin feci şekilde parçalanmasına neden olabilir. Bir tekerleği monte etmeden önce daima iş mili hızını doğrulayın.
• birlways use wheel guards: Korumalar uygun şekilde takılmalı ve ayarlanmalıdır. OSHA standardı, koruyucunun tekerleğin çevresinin en az 270 derecesini kaplamasını gerektirir.
• Kişisel koruyucu ekipman (KKD): Güvenlik gözlükleri veya yüz siperi, işitme koruması (gürültü sesi genellikle 85 dB'yi aşar) ve uygun eldivenler (tekerleklerin taşınması için, dönen parçalar üzerinde çalışırken değil).
• Soğutma sıvısı yönetimi: Bakteri üremesini önlemek için soğutma sistemlerini temiz tutun. İnce metal parçacıkları içeren soğutucu aerosollerin solunmasını önlemek için sis ekstraksiyonu gerekebilir.
• Uygun tekerlek depolama: Taşlama taşlarını kuru, sıcaklığa dayanıklı bir ortamda yastıklı raflarda saklayın. Vitrifiye jantlar kırılgandır ve düşürülmemeli veya termal şoka maruz bırakılmamalıdır.

Taşlama ve Diğer İşleme Prosesleri: Taşlama Ne Zaman Seçilmeli

Taşlama her zaman doğru seçim değildir. Ne zaman öğütüleceğini ve diğer süreçlerin ne zaman kullanılacağını bilmek, iyi üretim süreci planlamasının bir parçasıdır.

İş parçası sertleştiğinde (HRC 50), yüzey bitirme gereksinimleri Ra 0,8 µm veya daha iyi olduğunda, boyut toleransları ±0,01 mm'den daha dar olduğunda veya malzeme (karbür, seramik) geleneksel kesici takımlarla işlenemediğinde taşlamayı seçin. Toleransları gevşetilmiş yumuşak malzemeler için tornalama veya frezeleme daha uygun maliyetlidir.

Taşlama Makinalarının Endüstriyel Uygulamaları

Taşlama makineleri, neredeyse tüm yüksek teknoloji endüstrilerinde hassas bileşenlerin üretiminde derin bir rol oynar. İşte taşlamanın en önemli olduğu yere bir bakış:

• birutomotive industry: Eksantrik milleri, krank milleri, transmisyon milleri, piston pimleri, fren diskleri ve valf yuvalarının tümü sıkı toleranslara göre taşlanmıştır. Tek bir modern araba yüzlerce öğütülmüş metal bileşen içerir.
• birerospace: Türbin kanadı kök formları, iniş takımı bileşenleri, uçak motoru şaftları ve yapısal braketler, yorulma direnci ve güvenlik sertifikası için gereken yakın toleranslar ve pürüzsüz yüzeylerin kombinasyonunu elde etmek amacıyla sıklıkla taşlama gerektirir.
• Rulman imalatı: Endüstrideki en yoğun hassasiyet gerektiren seri üretilen bileşen olan yuvarlanma elemanlı rulmanlar, iç bilezikleri, dış bilezikleri ve yuvarlanma elemanları için neredeyse tamamen taşlamaya dayanır. Rulman yataklarının yuvarlaklığı ve yüzey kalitesi mikron altı seviyelerde tutulmalıdır.
• Tıbbi cihazlar: Ortopedik implantlar (kalça ve diz protezleri), cerrahi aletler ve dişçilik aletleri biyouyumlu yüzey kaplamaları ve hassas boyutlar elde etmek için tasarlanmıştır.
• Elektronik ve yarı iletken üretimi: Silikon levhanın geri taşlanması (waferlerin ~750 µm'den 50–150 µm'ye kadar inceltilmesi) ve elektronik bileşen alt katmanlarının hassas taşlanması, yarı iletken üretimi için kritik öneme sahip özel taşlama uygulamalarıdır.
• Takım ve kalıp yapımı: Zımbalar, kalıplar, kalıplar ve kesici aletler taşlanarak şekillendirilir ve taşlanır. Takım odası taşlama makinesi, herhangi bir hassas takım atölyesindeki en önemli makinelerden biridir.
