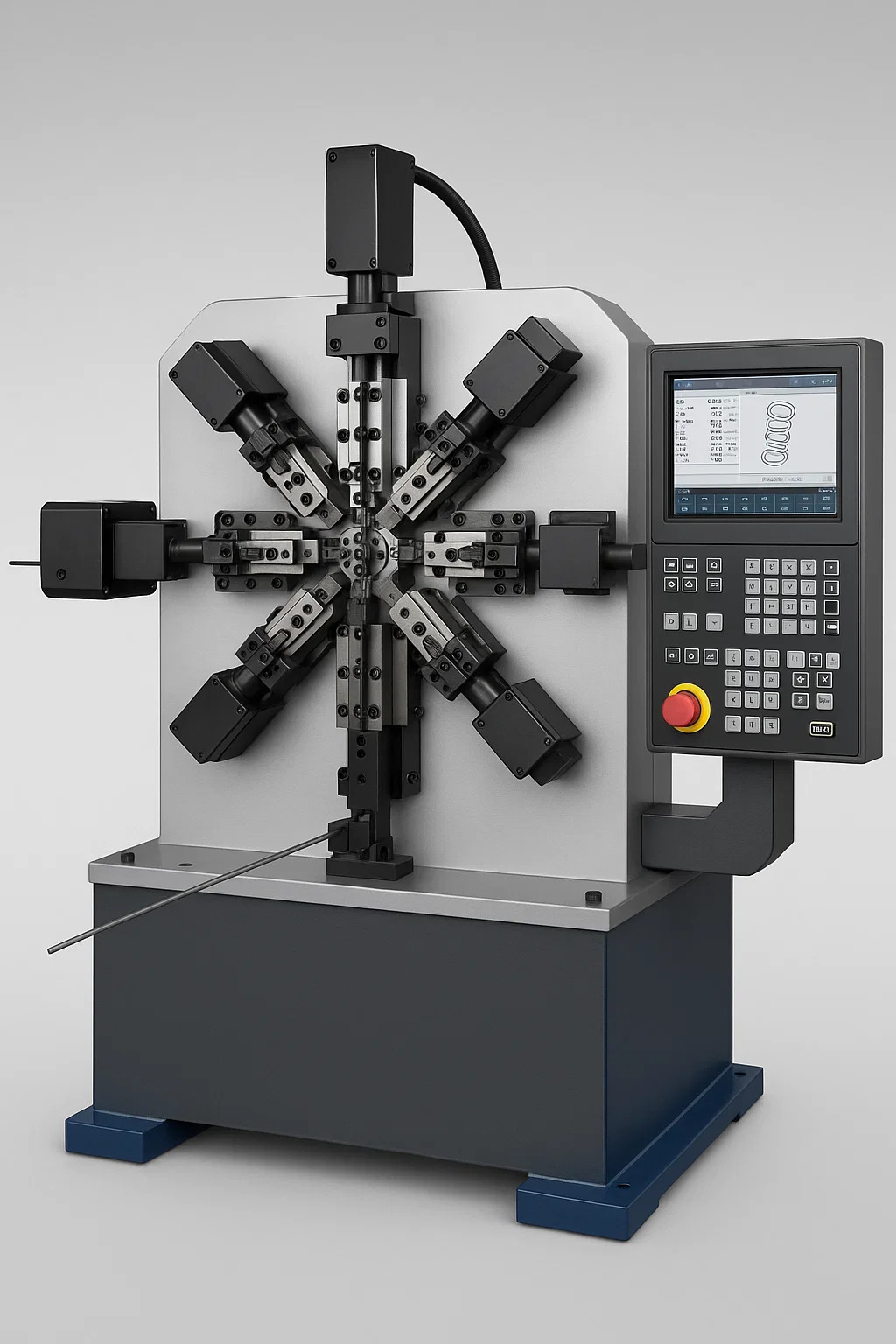

CNC yay makinesi nedir?

bir CNC yay makinesi yayların ve tel formlarının otomatik hassas üretimi için tasarlanmış, bilgisayar kontrollü endüstriyel bir cihazdır. İşte nasıl çalıştığı ve temel özellikleri:

●Bilgisayar Sayısal Kontrol (CNC) Çekirdeği:

•Fiziksel kamlar ve dişlilerle çalıştırılan mekanik yay makinelerinin aksine, CNC makinesi tamamen özel bir bilgisayar denetleyicisine dayanır.
•Bu kontrolör, tüm makine hareketlerini ve eylemlerini yüksek hassasiyetle yönetmek için programlanmış talimatları yürütür.

●Çok Eksenli Servo Motor Sürücüsü:

•Makinenin kritik fonksiyonları, her biri belirli bir hareket eksenini kontrol eden ayrı servo motorlar tarafından çalıştırılır.

●Ana eksenler genellikle şunları içerir:

•Tel Besleme: Ölçülen tel uzunluklarını hassas bir şekilde şekillendirme alanına iter.
• Şekillendirme Araçları (Çoklu Eksen): Çeşitli bükme araçlarının (kızaklar, parmaklar) merkezi şekillendirme noktası etrafındaki hareketini kontrol edin.
•Kesme Aleti: Bitmiş parçayı telden kesen bıçağı tahrik eder.
• İsteğe Bağlı Eksenler: Sarma adımı kontrolü, yardımcı bükme veya uç şekillendirme (örneğin düzleştirme) için araçlar içerebilir.

●Dijital Programlama ve Kurulum:

•Üretim, çevrimdışı olarak veya doğrudan makinenin kontrol panelinde oluşturulan dijital bir program tarafından yönlendirilir.
• Operatörler, makineyle birlikte verilen özel CAD/CAM yazılımına yay/tel formu özelliklerini (tel çapı, dış boyutlar, bobin sayısı, bükülme açıları, uç şekilleri vb.) girer.
•Yazılım bu spesifikasyonları kontrolörün anlayabileceği makine koduna (G kodu gibi) dönüştürür.

●Fiziksel kurulum öncelikle şunları içerir:

•Doğru tel bobinin yüklenmesi.
• Gerekli şekillendirme aletlerinin (bükme parmakları, mandreller, kesme bıçağı) belirlenmiş servo tahrikli direklere takılması.
• Programın kontrolöre girilmesi.

●Otomatik Hassas Şekillendirme Döngüsü:

• Tel Besleme: Servo tahrikli besleme silindirleri, düzleştirilmiş telin kesin uzunluğunu şekillendirme bölgesine iter.
•Koordineli Takım Hareketi: Programa bağlı olarak kontrolör, her şekillendirme takımı ekseni için servo motorları bağımsız ve eş zamanlı olarak çalıştırır. • Teli mandrellerin etrafında veya birbirine doğru bükmek için aletler karmaşık yollarda hareket eder (kayarak, dönerek, bastırarak).
•Aşamalı Bükme: Tel beslemeleri ve aletler hareket ettikçe tek bir döngü içinde birden fazla bükme, bobin, halka veya karmaşık 3 boyutlu şekiller aşamalı olarak oluşturulur.
•Kesme: Nihai şekil oluşturulduktan sonra, servo tahrikli kesme aleti, bitmiş parçayı çekilen telden temiz bir şekilde keser.
• Çıkarma ve Tekrarlama: Bitmiş parça düşer veya çıkarılır, tüm takımlar geri çekilir ve döngü hemen yüksek hızda tekrarlanır.

●Temel Avantajlar:

•Hızlı Geçişler: Farklı yay tasarımları arasında geçiş yapmak, mekanik kam ayarlamaları için gereken saatler/günler yerine dakikalar alır (yeni programın yüklenmesi, muhtemelen takımların değiştirilmesi).
•Karmaşık Geometriler: Çoklu bükümlere, çeşitli bobin aralıklarına, karmaşık uç formlarına ve mekanik makinelerde imkansız olan gerçek 3 boyutlu şekillere sahip son derece karmaşık yaylar ve tel formları üretme kapasitesine sahiptir.
• Yüksek Hassasiyet ve Tutarlılık: Servo kontrol ve dijital programlama, her parça için mikron düzeyinde tekrarlanabilirlik sağlar.
• Esneklik: Prototip oluşturma, küçük partiler, yüksek karışımlı üretim ve karmaşık tek seferlik parçalar için idealdir.
•Daha Az Uzmanlık Bağımlılığı: Mekanik kam makinelerinin ayarlanmasıyla karşılaştırıldığında yüksek vasıflı "kurulum mekaniğine" daha az güvenme; programlama becerilerine daha fazla önem verilmektedir.

●Tipik Çıkış:

Tüm standart yay tipleri (sıkıştırma, uzatma, burulma).
Karmaşık özel yaylar (örneğin, çift burulma, konik, namlu şekilli, minyatür yaylar).
Farklı düzlemlerde çok sayıda hassas bükme gerektiren gelişmiş tel formları (klipsler, braketler, konektörler, çerçeveler, tıbbi bileşenler, elektronik bağlantılar).
