CNC yay şekillendirme makinesi nedir? Çalışma prensibi nedir?

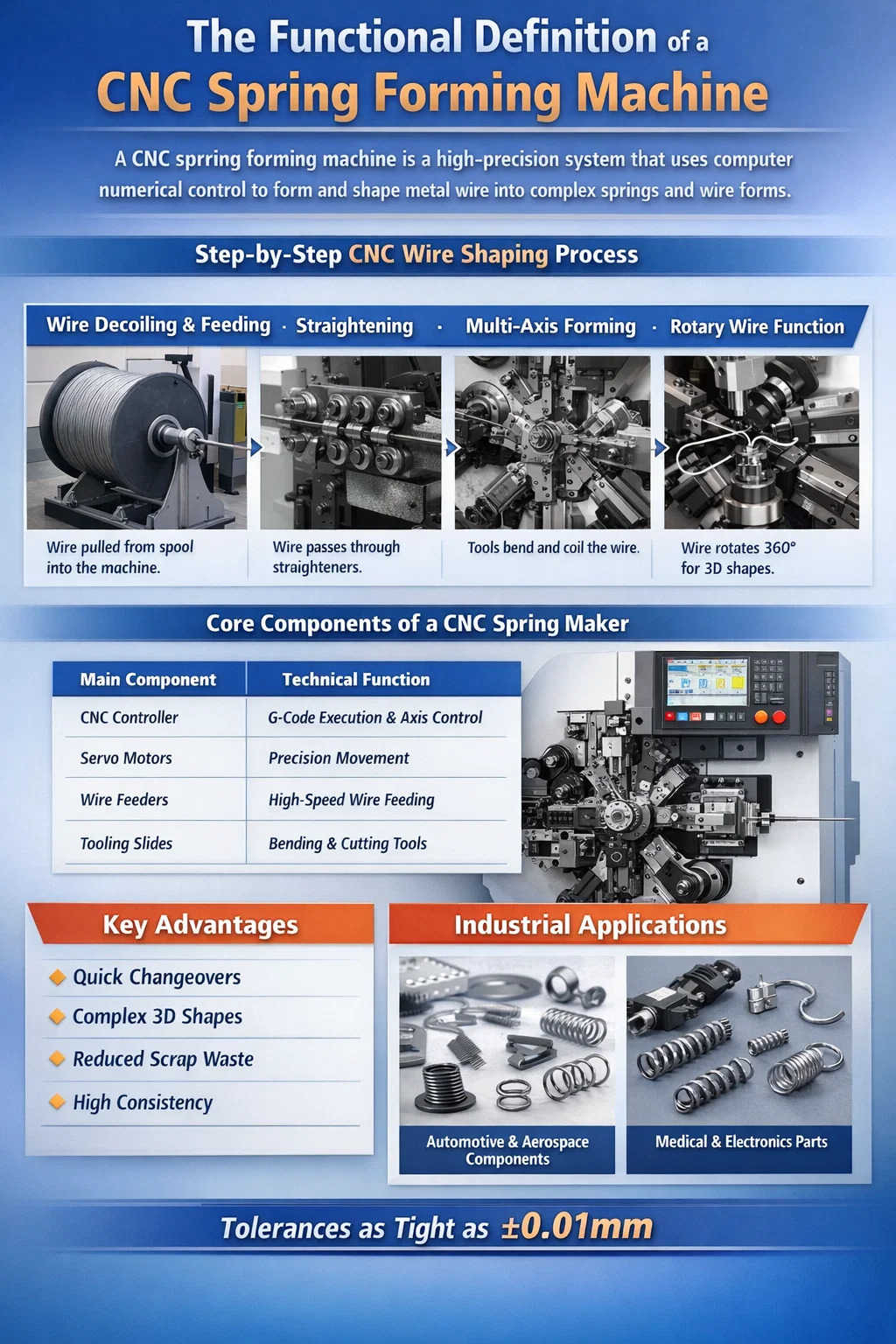

Bir Fonksiyonel Tanımı CNC Yay Şekillendirme Makinesi

bir CNC yay şekillendirme makinesi metal telin karmaşık yay geometrilerine ve karmaşık tel formlarına bükülmesini, sarılmasını ve şekillendirilmesini otomatikleştirmek için bilgisayar sayısal kontrolünü kullanan yüksek hassasiyetli bir üretim sistemidir. Sabit eksantrik millerine dayanan geleneksel mekanik yay yapıcılardan farklı olarak bu modern ekipman, çoklu bağımsız servo motorlar çeşitli eksenleri kontrol ederek, manuel olarak elde edilmesi imkansız olan standart dışı şekillerin oluşturulmasına olanak tanır.

Standart bir endüstriyel ortamda bu makineler, tel bileşen üretiminin omurgasını oluşturur ve tel çaplarını işleme kapasitesine sahiptir. 0,15 mm'den 10 mm'ye kadar . Makine, teli bir dizi silindirden besleyerek ve üç boyutlu alanda cerrahi hassasiyetle hareket eden özel aletler kullanarak şekillendirerek çalışır. Bu teknoloji şunları sağlar: yüksek tekrarlanabilirlik oranı genellikle toleransları olabildiğince sıkı tutarak ±0,01 mm Milyonlarca ünitenin üzerinde üretim tirajı.

CNC Tel Şekillendirmenin Adım Adım Çalışma Prensibi

Bir operasyonu CNC yay şekillendirme makinesi son derece senkronize mekanik hareketlerin bir dizisidir. Süreç ham madde ile başlar ve bitmiş, ısıl işlem görmüş veya kullanıma hazır bir bileşenle sona erer. Aşağıdaki mekanik, telin makine içindeki yolculuğunu açıklamaktadır:

Tel Açma ve Besleme

Genellikle paslanmaz çelik, karbon çeliği veya bakır alaşımlarından yapılan metal tel, büyük bir bobin veya makaradan çekilir. Makinenin tel besleme sistemi yüksek torklu bir servo motor tarafından tahrik edilen ağır hizmet tipi silindirler kullanır. Bu silindirler, teli düzleştirmeden çekmek için yeterli basınç uygulamalı ve besleme uzunluğunun mikro milimetreye tam olmasını sağlamalıdır.

Doğrultma ve Malzeme Hazırlama

Tel bir bobin içinde saklandığı için doğal bir eğriliğe veya "hafızaya" sahiptir. Herhangi bir şekillendirme gerçekleşmeden önce tel içinden geçer. tel düzleştiriciler . Bunlar hem yatay hem de dikey düzlemlerde düzenlenmiş bir dizi silindirden oluşur. Düzleştirici, gerilimi değiştirerek tüm kıvrımları ve kıvrımları ortadan kaldırır ve şekillendirme aletlerine mükemmel şekilde düz bir tel hattı sunar.

Çok Eksenli Senkronize Şekillendirme

birs the wire emerges from the central guide (the quill), it enters the forming zone. In a CNC yay şekillendirme makinesi telin etrafına birden fazla alet kızağı yerleştirilmiştir. Her slayt bağımsız olarak hareket edebilir. Örneğin, bir 12 eksenli makine , birkaç alet tellere aynı anda veya önceden programlanmış bir sırayla farklı açılardan vurarak halkalar, kıvrımlar veya bobinler oluşturabilir.

Döner Tel Fonksiyonunun Rolü

Birçok gelişmiş makinenin özelliği döner tel ekseni . Makine, aletleri telin etrafında hareket ettirmek yerine teli 360 derece döndürebilir. Bu, besleme işlemini durdurmaya veya aşırı karmaşık takım kurulumlarını kullanmaya gerek kalmadan karmaşık 3 boyutlu şekillerin oluşturulmasına olanak tanıyarak ekstra bir esneklik boyutu sağlar.

Modern CNC Yay Yapıcının Temel Bileşenleri

Verimliliği CNC yay şekillendirme makinesi mekanik donanımı ile elektronik kontrol sistemi arasındaki sinerjinin sonucudur. Aşağıdaki tabloda profesyonel sınıf bir makinede bulunan temel donanım bileşenleri vurgulanmaktadır.

birdvantages Over Traditional Cam-Driven Systems

Mekanik kamlardan geçiş CNC yay şekillendirme makinesi teknoloji yay üretim ortamında devrim yarattı. Başlıca avantajları verimlilik ve çok yönlülüğe odaklanır:

• Azaltılmış Kurulum Süresi: Geleneksel makineler, 4 ila 8 saat sürebilen manuel kam ayarlamaları gerektirir. Bir CNC makinesi yeniden programlanabilir 30 dakikanın altında .
• Karmaşık Geometri: Bu makineler üretebilir çift burulma yayları , pil kontakları ve 3 boyutlu kablo formları tek bir işlemle sağlanır ve ikincil manuel bükme ihtiyacı ortadan kalkar.
• Malzeme Tasarrufu: Besleme ve kesme işlemleri üzerindeki hassas kontrol, yüksek hacimli üretimde önemli bir maliyet faktörü olan hurda metali en aza indirir.
• Tutarlılık: Bir program doğrulandıktan sonra makine üretebilir 100.000 özdeş parça Otomotiv endüstrisindeki güvenlik açısından kritik bileşenler için hayati önem taşıyan sıfır sapma ile.

birpplications and Industrial Output

Bir çıktı CNC yay şekillendirme makinesi modern yaşamın hemen her sektöründe kullanılmaktadır. Makine çeşitli kablo kesitlerini (yuvarlak, düz veya kare) işleyebildiği için uygulamaları neredeyse sınırsızdır:

birutomotive and Aerospace

Üreticiler bu makineleri koltuk çerçevesi yayları, motor supap yayları ve yakıt enjektörü klipsleri oluşturmak için kullanıyor. Bu parçalar, makinenin aşağıdaki gibi yüksek gerilimli alaşımları işlemesini gerektiren aşırı gerilime ve sıcaklığa dayanmalıdır: Inconel veya Krom Silikon .

Elektronik ve Tıbbi Ekipmanlar

Küçük ölçekli CNC yay şekillendirme makinesis akıllı telefon kamera modülleri ve cerrahi aletler için mikro yaylar üretiyor. Bu ölçekte, makinenin ince telleri işlemedeki hassasiyeti 0,1 mm her şeyden önemlidir.

Nihai Teknik Özet

Sonuç olarak, CNC yay şekillendirme makinesi tel işleme teknolojisinin zirvesini temsil eder. Güçlü servo motorları gelişmiş yazılım kontrolüyle birleştirerek basit bir tel makarasını karmaşık bir mekanik bileşene dönüştürür. Tek bir otomatik döngüde birden fazla işlemi (besleme, düzleştirme, bükme, sarma ve kesme) gerçekleştirme yeteneği, onu yüksek hızlı, yüksek doğrulukta üretim hedefleyen her modern fabrika için vazgeçilmez bir varlık haline getiriyor.
