Yay makinesi nasıl çalışır?

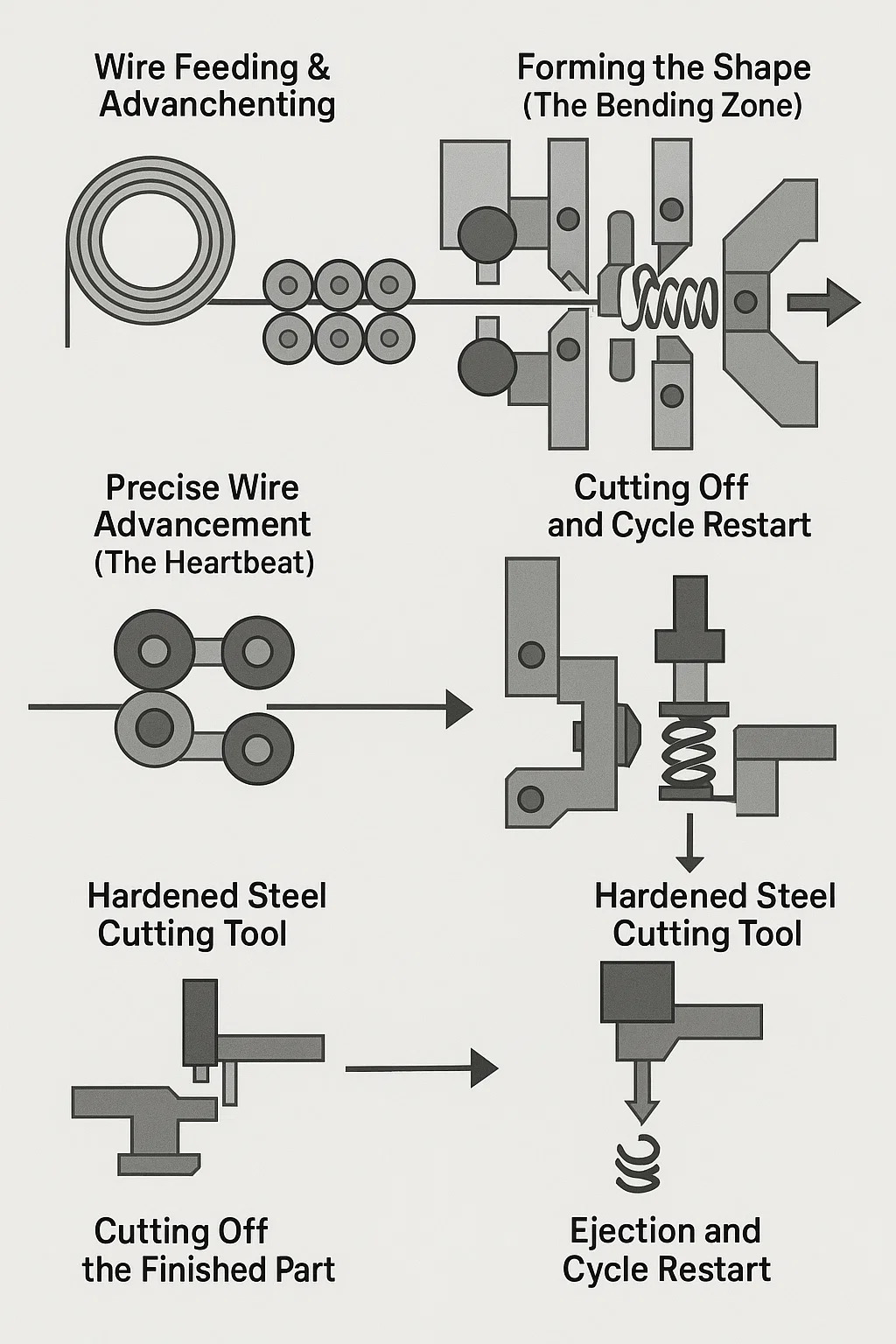

Yay makineleri Sarmal metal teli, hassas bir mekanik hareket dizisiyle yaylara veya tel formlarına dönüştürün. İşte nasıl çalışıyorlar:

■Tel Besleme ve Doğrultma:

Sarılmış tel, makinenin arkasında dönen bir ödeme makarasına monte edilir.
Tel, bir dizi düzleştirme silindirine beslenir (tipik olarak dönüşümlü olarak düzenlenmiş 5-10 sertleştirilmiş çelik silindir). Tel geçerken, bu silindirler kontrollü basınç uygulayarak bobin hafızasındaki tüm kıvrımları veya bükülmeleri giderir ve şekillendirme alanına giren mükemmel düz tel üretir.

■Hassas Tel İlerletme (Kalp Atışı):

Düzleştirilmiş tel, bir çift güçlü, tırtıllı besleme silindiri arasından geçer.
Bir servo motor (CNC makinelerde) veya kam tahrikli bir mekanizma (mekanik makinelerde) bu silindirleri aralıklı olarak döndürür. Her dönüş, hassas olarak hesaplanmış bir tel uzunluğunu şekillendirme araçlarına doğru iter. Bu tam besleme uzunluğu, yayın toplam uzunluğu ve bobin aralığı gibi kritik özellikleri belirler.

■Şeklin Oluşturulması (Büküm Bölgesi):

Tel ilerledikçe, birden fazla şekillendirme aletinin (aletler, parmaklar veya kızaklar olarak da bilinir) konumlandırıldığı şekillendirme alanına doğru hareket eder.
Bu aletler, iç çapı tanımlayan merkezi bir mil (mandrel) veya şekillendirme pimi etrafındaki sağlam alet direklerine monte edilir.
Kamlar (Mekanik) veya Servolar (CNC): Hareket sırasını belirleyin:
Mekanik Makineler: Dönen kamlar, bağlantılar aracılığıyla şekillendirme aletlerine bağlanan kolları fiziksel olarak iter veya çeker. Her bir kam profili, bir aletin içeri veya dışarı doğru hareket ettiği zamanlamayı ve mesafeyi kontrol eder.
CNC Makineleri: Bireysel servo motorlar, her şekillendirme aletini bağımsız olarak doğrudan çalıştırır. Bir bilgisayar programı her alet hareketinin konumunu, hızını ve zamanlamasını hassas bir şekilde kontrol eder.
Bükme Eylemleri: Tel doğru konuma beslendikçe:
Bir takım bir büküm veya ofset oluşturmak için yana doğru çarpabilir.
Başka bir alet keskin bir şekilde dönerek teli çardak etrafına sarabilir ve bir bobin oluşturabilir.
Aletler, uçlarda ilmekler veya kancalar oluşturmak için dikey olarak bastırılabilir.
Bir adım aracı, sarıldıkça bobinler arasındaki boşluğu kontrol etmek için beslemeyle senkronize olarak hareket edebilir.
Teli istenen karmaşık şekle aşamalı olarak bükmek için birden fazla alet hızlı ve koordineli bir şekilde hareket eder.

■Bitmiş Parçanın Kesilmesi:

Son büküm oluşturulduktan sonra sertleştirilmiş bir çelik kesme aleti (genellikle bir bıçak veya giyotin) çalıştırılır.
Bir örse veya sabit bıçağa karşı hızlı ve güçlü bir şekilde hareket ederek, oluşturulan yayı veya tel parçasını kalan tel besleme stoğundan temiz bir şekilde keser.
Kesimin zamanlaması, şekillendirme döngüsünün sonu ile tam olarak senkronize edilir.

■Çıkarma ve Döngünün Yeniden Başlatılması:

Kesildikten sonra, şekillendirilen parçanın ya yer çekimiyle bir kanaldan aşağı düşmesine izin verilir ya da bir geri çekme aletiyle şekillendirme bölgesinin dışına yavaşça itilir.
Şekillendirme takımları aynı anda "ana" konumlarına geri çekilir.
Besleme silindirleri hemen bir sonraki hassas tel uzunluğuna ilerletir.
Döngü sürekli olarak yüksek hızda tekrarlanır (potansiyel olarak dakikada yüzlerce parça).
