Bükme Makinesi Nasıl Çalışır? Yay Bükme Kılavuzu

Bükme Makinesi Nasıl Çalışır: Temel Prensip

Bükme makinesi, bir iş parçasına (genellikle metal, tel veya boru) kontrollü bir kuvvet uygulayarak onu kesme veya kaynak yapmadan belirli bir açıya veya şekle deforme ederek çalışır. Makine, malzemeyi tekrarlanabilir doğrulukla konumlandırmak ve bükmek için bir zımba (üst kalıp), bir kalıp (alt kalıp) ve bir arka dayama kombinasyonunu kullanır. Temel mekanik, malzemenin akma dayanımının aşılmasına ve böylece kalıcı olarak deforme olmasına ve kırılmayı önlemek için çekme dayanımının altında kalmasına dayanır.

Pratik anlamda, zımba kalıba indiğinde sacı veya teli kalıp geometrisine uymaya zorlar. Elde edilen açı, nüfuz etme derinliğine, kalıp açılma genişliğine ve malzemenin kendi geri esneme özelliklerine bağlıdır. Modern CNC bükme makineleri tüm bu değişkenleri dijital olarak kontrol ederek bükme açısında ±0,1° ve arka dayama konumlandırmasında ±0,1 mm kadar sıkı toleranslar sağlar.

Endüstriyel kullanımda, her biri farklı malzemelere ve üretim hacimlerine uygun olan birkaç temel bükme yöntemi vardır:

• Hava bükme: Zımba, malzemeyi dibe vurmadan kalıbın içine iter. Son açı, zımbanın penetrasyon derinliğine bağlıdır. Bu en esnek yöntemdir ve dünya çapında abkant pres işlemlerinin %60'ından fazlasını oluşturur.
• Dip (alt bükme): Zımba, malzemeyi tamamen kalıbın içine doğru iterek çok hassas açılar elde eder. Malzeme tamamen sıkıştırıldığı için geri esneme minimum düzeydedir. Daha fazla tonaj gerektirir; genellikle havalı bükmeden 3-5 kat daha fazla.
• Kaplama: Zımba ve kalıbın malzemeyi sıfıra yakın geri esnemeye sıkıştırdığı en yüksek basınç yöntemi. Genellikle havacılık veya tıbbi bileşen imalatında son derece sıkı toleranslar için kullanılır.
• Rulo bükme: Üç rulo, levhayı veya plakayı kademeli olarak yay veya silindir şeklinde eğirir. Boru imalatında ve yapısal çelik işlerinde yaygındır.
• Döner çekme bükme: Esas olarak borular ve profiller için kullanılır. Bir kelepçe kalıbı boruyu tutarken, bir bükme kalıbı sabit bir merkez etrafında dönerek boruyu şekle sokar. Egzoz boruları ve takla kafeslerindeki dar yarıçaplı bükümler için gereklidir.

Bükme Makinesinin İçindeki Temel Bileşenler

Her bir parçanın ne yaptığını anlamak, operatörlerin sorunları gidermesine ve çıktı kalitesini optimize etmesine yardımcı olur. Türü ne olursa olsun her bükme makinesi ortak bir mekanik ve kontrol bileşeni setini paylaşır.

Çerçeve ve Yatak

Makine çerçevesi, bükülme kuvvetlerini sapmadan emen kaynaklı veya dökme çelik bir yapıdır. 400 ton veya daha fazla güce sahip büyük abkant preslerde yatak, yük altında ölçülebilir bir şekilde sapar - bazen 4 metrelik bir açıklıkta 0,3-0,5 mm. Daha iyi makineler, bu sapmayı telafi etmek ve tüm parça uzunluğu boyunca açı tutarlılığını korumak için bombeleme sistemlerini (mekanik veya hidrolik kama tabanlı) kullanır.

Ram (Üst Kiriş)

Ram, üst takımları (zımba) taşır ve hidrolik silindirler, servo-elektrik tahrikler veya mekanik eksantrikler tarafından aşağı doğru sürülür. Artık hassas sac imalathanelerinde standart olan servo elektrikli abkant presler, ±0,01 mm'lik konumlandırma tekrarlanabilirliğine ulaşıyor — Tipik olarak ±0,04 mm'ye ulaşan geleneksel hidrolik tasarımlardan önemli ölçüde daha iyi.

Takımlama: Del ve Öl

Zımba ucu yarıçapı, kalıp açıklığı genişliği (V-açıklığı) ve kalıbın omuz yarıçapı, büküm kalitesini doğrudan etkiler. Standart bir kural, V açıklığının malzeme kalınlığının 6-10 katı olması gerektiğidir. Örneğin, 3 mm'lik yumuşak çeliğin bükülmesinde genellikle 20-24 mm'lik bir V-kalıp kullanılır. Çok dar bir kalıbın kullanılması malzemenin aşırı incelmesine ve çatlamasına neden olur; çok geniş bir kalıp geri esnemeyi artırır ve açı doğruluğunu azaltır.

Arka Dayama Sistemi

Arka dayama, malzemeyi her bükmeden önce tam olarak konumlandıran motorlu bir durdurucudur. Modern çok eksenli arka dayamalar (tipik olarak 4-6 eksen), hem derinlik hem de yüksekliğin CNC kontrolüne izin vererek, karmaşık flanşlı parçaların manuel olarak yeniden konumlandırmaya gerek kalmadan otomatik olarak üretilmesine olanak tanır. Arka dayama doğruluğu, bakımlı CNC abkant preslerde ±0,1 ila ±0,2 mm arasında değişen flanş uzunluğu toleransını doğrudan belirler.

CNC Kontrol Cihazı

Modern bükme makineleri, bükme programlarını saklayan, gerekli tonajı hesaplayan, geri esnemeyi telafi eden ve çok eksenli hareketi koordine eden özel CNC kontrolörlerini (Delem, Cybelec veya özel sistemler) çalıştırır. CAD/CAM yazılımı aracılığıyla çevrimdışı programlama (örn. Radan, SolidEserler Bend), mühendislerin bir bilgisayarda bükme dizileri geliştirmelerine ve bunları doğrudan makineye aktarmalarına olanak tanıyarak, manuel deneme yanılma programlamaya kıyasla kurulum süresini %40-70 oranında azaltır.

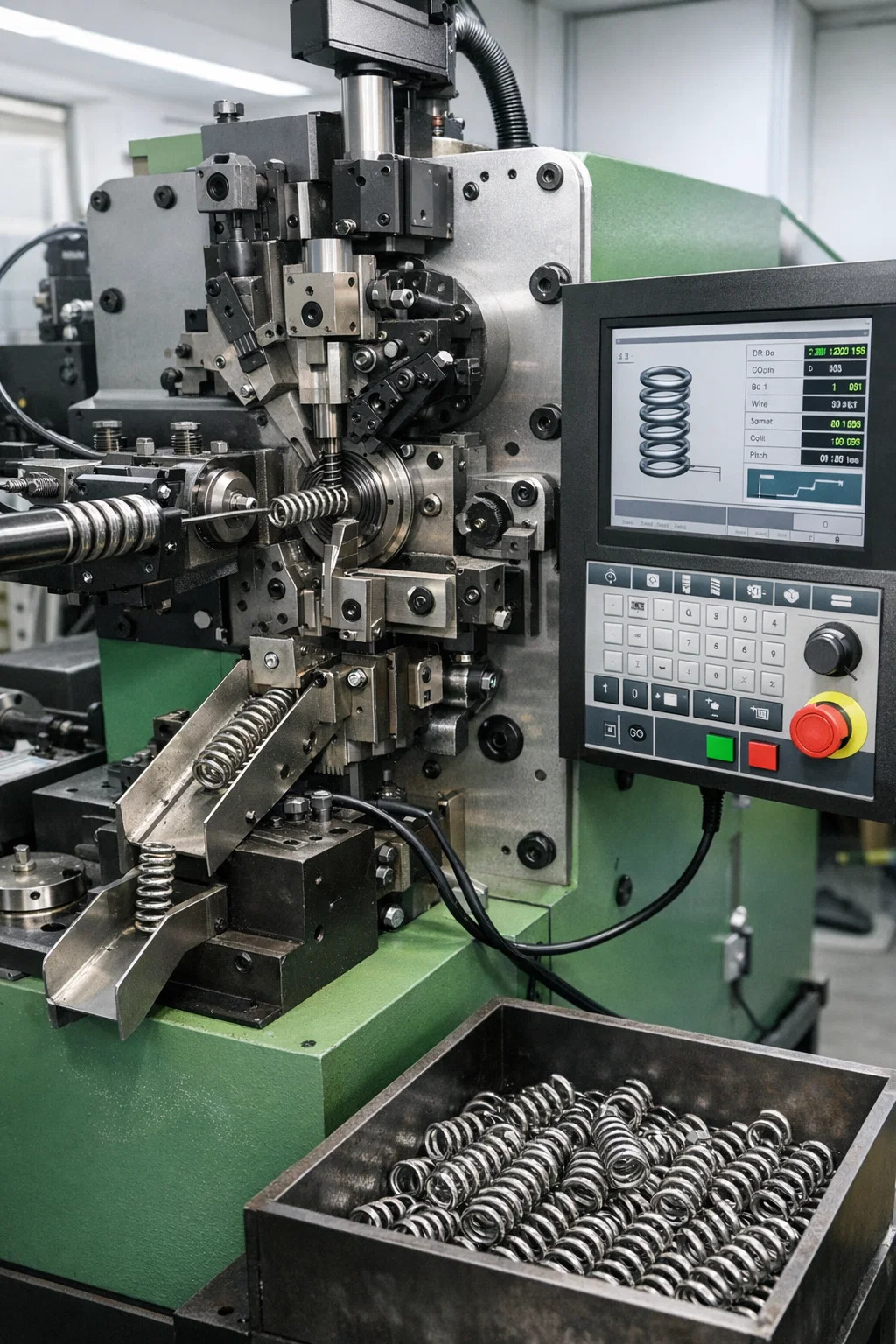

Nasıl bir Yay Bükme Makinası Works

Yay bükme makinesi, tel veya düz malzemeyi yaylara ve yay benzeri şekillere (bobinler, burulma yayları, sıkıştırma yayları, uzatma yayları ve özel tel formları dahil) oluşturmak için özel olarak tasarlanmış özel bir bükme makinesi türüdür. Standart sac abkant preslerden farklı olarak yay bükme makinesi, dönen bükme pimleri, ayarlanabilir kamlar ve makineden beslenirken teli sürekli olarak şekillendirmek için birlikte çalışan bir tel besleme mekanizmasıyla çalışır.

Bir CNC yay bükme makinesinin temel çalışma döngüsü aşağıdaki aşamalardan geçer:

1. Tel besleme: Servo tahrikli besleme silindirleri, teli bobin makarasından belirli bir uzunluğa kadar ilerletir. Modern makinelerde ilerleme doğruluğu döngü başına ±0,02 mm'ye ulaşır.
2. Bükme/sarma: Bükme pimleri veya sarma araçları, ilerleyen tele yanal kuvvet uygulayarak onu bir sarma çardağının etrafına veya istenen geometriyi oluşturmak için bir dizi bükme noktası boyunca sarar.
3. Adım kontrolü: Bir adım aracı, sıkıştırma veya uzatma yaylarındaki bobinler arasındaki boşluğu kontrol etmek için eksenel olarak hareket eder.
4. Kesme: Yay programlanan uzunluğa ulaştığında, bir kesici teli temiz bir şekilde keser ve bitmiş yay bir toplama kutusu veya konveyöre atılır.

Yüksek hızlı CNC yay bükme makineleri, tel çapına ve yayın karmaşıklığına bağlı olarak tipik olarak dakikada 30-200 yay üretir. Elektronik sektöründe ince tel (0,1–0,5 mm) çalıştıran bazı yüksek hacimli bobin yapıcıların hızı dakikada 400 parçayı aşmaktadır.

Yay Bükme Makinası Çeşitleri

Yay bükme makineleri, yay tipine ve üretim gereksinimlerine bağlı olarak çeşitli konfigürasyonlara sahiptir:

Geri Yaylanma: Neden Önemlidir ve Bükme Makineleri Bunu Nasıl Yönetir?

Geri yaylanma, ister sac abkant preste ister yaylı bükme makinesinde olsun, herhangi bir bükme işlemindeki en önemli zorluklardan biridir. Bir kuvvet metali büktüğünde deformasyonun yalnızca bir kısmı plastiktir (kalıcı). Elastik kısım, kuvvet serbest bırakıldığında toparlanır ve parçanın orijinal şekline geri dönmesine neden olur. Yaygın yumuşak çelik saclar için geri esneme açıları genellikle 1° ile 5° arasında değişirken, yüksek mukavemetli çelikler ve paslanmaz çelikler 6°–12° veya daha fazla geri esneyebilir.

Yaylı bükme makineleri bu sorunun özellikle akut versiyonuyla karşı karşıyadır. Ürünün tamamı elastik geri kazanımı ile tanımlanır; örneğin bir sıkıştırma yayının enerjiyi öngörülebilir bir şekilde depolaması ve serbest bırakması gerekir; dolayısıyla sarma işlemi, hedef serbest uzunluk ve yay oranına ulaşmak için geri esnemeyi tam olarak hesaba katmalıdır. Programlanandan daha fazla geri sıçrayan bir yay çok uzun olacaktır; Daha az geri yaylanan çok kısa olacaktır ve her ikisi de yük testinde başarısız olacaktır.

Modern Makinelerde Kullanılan Kompanzasyon Yöntemleri

• Aşırı bükülme: Makine, geri esnemeyi dengelemek için gereken fazlalığı hesaplayarak kasıtlı olarak hedef açının ötesinde bükülür. CNC sistemleri malzemeye özel geri esneme düzeltme değerlerini veritabanlarında saklar.
• Açı ölçümü geri bildirimi: Bazı üst düzey abkant presler, vuruşun ortasında gerçek açıyı ölçen ve zımba penetrasyonunu gerçek zamanlı olarak ayarlayan entegre lazer veya optik açı sensörleri (örneğin, LVD'nin CADMAN-Touch sistemi) içerir.
• Malzeme veritabanı telafisi: CNC yay bükme makineleri, her tel malzemesi, çapı ve sertliği için geri esneme düzeltme tablolarını saklar. Operatörler malzeme özelliklerini girer ve makine, sarma mili konumunu ve hatve aleti basıncını otomatik olarak ayarlar.
• Kaplama: Malzeme kesitinin neredeyse tamamını plastik olarak deforme etmeye yetecek kadar uygulanan basınç, geri esnemeyi neredeyse tamamen ortadan kaldırır, ancak havayla bükmeden 5-8 kat daha fazla kuvvet gerektirir.

CNC ve Manuel Bükme Makineleri: Doğrudan Bir Karşılaştırma

CNC kontrollü ve manuel bükme makineleri arasındaki fark, fiyatın çok ötesine geçer. Her birinin en iyi getiriyi sağladığı özel bir çalışma bağlamı vardır.

Özellikle yay bükme makineleri için, CNC sistemleri orta ila yüksek hacimli üretime hakimdir çünkü çalışma hızları dakikada 50 parçayı aştığında tel şekli geometrisinin manuel pin ayarlarıyla tutarlı bir şekilde kopyalanması neredeyse imkansızdır. Manuel yay bükme makineleri, prototip çalışmaları, özel tamir atölyeleri ve makinenin kurulum süresinin gerçek üretim süresini gölgede bıraktığı çok küçük büyük çaplı tel yay partileri için uygun olmaya devam ediyor.

Bükme Makinalarında İşlenen Malzemeler

Bükme makineleri malzemeden bağımsız değildir. Her malzeme sınıfı, bükme kuvvetlerine farklı tepki verir ve makine parametrelerinin buna göre uyarlanması gerekir.

Sac Abkant Pres Malzemeleri

• Yumuşak çelik (CR/HR): En sık bükülen malzeme. Verim gücü 250–350 MPa. Orta düzeyde geri esneme ile bağışlayıcı davranış. 1 mm'lik bir CR levha, büküm uzunluğunun metresi başına yaklaşık 12-18 ton gerektirir.
• Paslanmaz çelik (304/316): Daha yüksek mukavemet (verim 205–310 MPa) ancak önemli ölçüde daha yüksek iş sertleştirme oranı. Yumuşak çeliğin tonajının 1,5–2 katı gerektirir ve daha fazla geri esneme üretir. Çatlamayı önlemek için minimum iç bükülme yarıçapı en az 1x malzeme kalınlığı olmalıdır.
• Alüminyum (5052, 6061): Daha düşük mukavemet ancak daha düşük elastik modül nedeniyle geri esnemeye daha yatkındır (çelik için ~70 GPa'ya karşı 200 GPa). 6061-T6'nın keskin yarıçaplarda çatlamaya eğilimli olduğu biliniyor; Karmaşık bükümler için T4 veya tavlanmış temperler tercih edilir.
• Yüksek mukavemetli çelik (AHSS, HSLA): 550–1200 MPa'lık verim güçleri. Son derece yüksek geri esneme (90°'lik bükülme başına genellikle 8°–15°). Dikkatli takım seçimi ve sıklıkla özel şekillendirme stratejileri gerektirir.

Yay Bükme Makinesi Tel Malzemeleri

• Sert çekilmiş yay teli (ASTM A227): Genel amaçlı sıkıştırma yayları için endüstrinin en güçlü ürünü. Çekme mukavemeti çapa bağlı olarak 1200–2000 MPa.
• Müzik teli (ASTM A228): Yaygın yaylı tel kaliteleri arasında en yüksek çekme mukavemeti (0,5 mm çapta 2350 MPa'ya kadar). Yorulma ömrünün ve tutarlı mekanik özelliklerin kritik olduğu yerlerde kullanılır.
• Paslanmaz yay teli (302/304): Gıda işleme, denizcilik ve tıbbi uygulamalar için korozyon direnci. Müzik telinden daha düşük mukavemete sahiptir ancak mükemmel çevresel dayanıklılık sağlar.
• Krom-silikon / Krom-vanadyum alaşımlı tel: Yüksek çalışma sıcaklıklarının düz karbon telin set almasına neden olacağı yüksek sıcaklık yayları (valf yayları, motor bileşenleri) için kullanılır.

Uygulamanız için Doğru Bükme Makinesini Nasıl Seçersiniz?

Yanlış makineyi seçmek pahalı bir hatadır. Doğru bükme makinesi en az altı yakınsama faktörüne bağlıdır ve her biri ayrı ayrı değil, birlikte değerlendirilmelidir.

İş Parçası Malzemesi ve Kalınlığı

Sac metal için, malzeme akma mukavemeti ve kalınlığının karesi ile gerekli tonaj ölçekleri . Malzeme kalınlığının iki katına çıkması, gerekli tonajı kabaca dört katına çıkarır. Öncelikle 3 mm siyah sacı 2.500 mm genişliğe kadar büken bir atölyenin yaklaşık 100-160 ton abkant kapasitesine ihtiyacı vardır. Daha sonra 6 mm paslanmaz malzemeyi bükmeleri gerekirse, aynı parça 400 ton gerektirebilir; bu da makinenin kapasitesini çok aşar.

Yay çalışmaları için tel çapı aralığı neredeyse yalnızca makine seçimini yönlendirir. 0,5–4 mm tel için tasarlanmış bir yay bükme makinesi, motorun aşırı yüklenmesi ve aletin kırılması riski olmadan 8 mm teli güvenilir bir şekilde işleyemez.

Parça Geometrisi ve Karmaşıklığı

Düz levha üzerindeki basit 2 boyutlu bükmeler herhangi bir abkant presle yapılabilir. Karmaşık flanş ilişkilerine, kenar kıvrımlarına veya negatif açılara sahip parçalar, merkez dışı takımlarla işleme, özel kalıp konfigürasyonları veya robotik parça manipülasyonu gerektirir. 3 boyutlu geometriye sahip tel formları (kancalar, halkalar ve çok düzlemli bükümler) için yalnızca 6 veya daha fazla bağımsız olarak kontrol edilen eksene sahip çok eksenli bir CNC tel şekillendirme makinesi, üretim hacmi çıktısını karşılayabilir.

Üretim Hacmi

Haftada 50 adet özel braket üreten bir atölyenin, otomatik takım değiştiricili 200.000 $'lık CNC abkant pres için hiçbir gerekçesi yoktur. Bunun tersine, ayda 500.000 sıkıştırma yayı çalıştıran bir yay üreticisi, yarı otomatik bir sarıcıya güvenemez; çevrim süresi ve takımların aşınması maliyetleri sürdürülemez hale getirecektir. Başabaş analizi sürekli olarak CNC yay bükme makinelerinin yatırımlarını 12-24 ay içinde geri ödediğini gösteriyor Manuel veya yarı otomatik alternatiflerle karşılaştırıldığında ayda 50.000 parçanın üzerindeki üretim hızlarında.

Tolerans Gereksinimleri

Havacılık ve tıbbi parçalar rutin olarak bükülme açılarının ±0,25°'de ve flanş uzunluklarının ±0,1 mm'de tutulmasını gerektirir. Bunu, açı ölçümü geri bildirimi olmayan bir hidrolik abkant presle güvenilir bir şekilde elde etmek, tüm üretim süreci boyunca neredeyse imkansızdır. Yaylı bükme için, 50 mm'lik bir yay gövdesinde ±0,3 mm'lik serbest uzunluk toleransları, istikrarlı tel besleme çözünürlüğüne ve tutarlı geri esneme telafisine sahip bir makine gerektirir; bu, genellikle yalnızca servo tahrikli CNC bobin yapıcılarla elde edilebilir.

Büküm İşlemlerinde Sık Karşılaşılan Sorunlar ve Kök Nedenleri

İyi yapılandırılmış makineler bile değişkenler kontrol edilmediğinde hatalı parçalar üretir. Aşağıdaki sorunlar hem abkant pres hem de yay bükme makinesi operasyonlarında en sık bildirilen sorunlardır.

Parça Uzunluğu Boyunca Açı Tutarsızlığı

Bükme açısı merkezde doğru ancak uçlara doğru açılıyorsa makine yatağı yük altında sapıyor demektir. Aktif taçlandırma olmadan 250 tonluk abkant pres üzerindeki 3 metrelik bir bükülme, uçlara göre merkezde 0,4-0,8 mm'lik bir sapma gösterebilir, bu da 1°-2°'lik açı değişimine karşılık gelir. Çözüm, hidrolik veya mekanik bir taçlandırma tablası veya kesit başına ayarlamaya olanak tanıyan daha kısa takımlama bölümleridir.

Bükülme Yarıçapında Çatlama

Çatlama, dış fiber gerilimi malzemenin uzama kapasitesini aştığında meydana gelir. Yaygın nedenler arasında malzeme için önerilen minimumdan daha küçük bir zımba yarıçapının kullanılması (6061-T6 alüminyum için minimum iç yarıçap genellikle malzeme kalınlığının 1,5–2 katıdır), haddelenmiş sacın tane yönü boyunca bükülme veya önceki şekillendirme işlemlerinden elde edilen işlenerek sertleştirilmiş malzemenin kullanılması yer alır. Parçanın haddeleme yönüne göre 90° döndürülmesi genellikle sınır malzemelerdeki çatlamayı ortadan kaldırır.

Yay Bükmede Yay Serbest Boy Değişimi

Üretim yaylarındaki serbest uzunluk dağılımı (örneğin, ±0,3 mm hedefinde ±1 mm) genellikle üç nedenden birine dayanır: makinenin kalibre edildiği toleransı aşan bobinler arasındaki tel çapı değişimi, uzun üretim çalışmalarında malzeme sertliğinde sıcaklığa bağlı değişiklikler veya aralıklı olarak kayan aşınmış besleme silindirleri. Besleme silindiri eklerinin her 300-500 çalışma saatinde bir değiştirilmesi yüksek hacimli yay atölyelerinde standart koruyucu bakımdır.

Şekillendirilmiş Tel Parçalarda Büküm

Tel makineden beslenirken tel bobinindeki artık gerilim eşit şekilde serbest bırakılmadığında büküm gelişir. Tel makarası ile besleme silindirleri arasına monte edilen bir tel düzleştirici (döner veya silindir tipi), şekillendirme öncesinde bobin setini çıkarır. Çoğu üretim yayı bükme makinesi kurulumunda standart ekipman olarak 7 veya 9 silindirli düzleştirici bulunur.

Bükme Makinelerinin Çalıştırılmasına İlişkin Güvenlik Gereksinimleri

Bükme makineleri, özellikle de 100 ton veya daha fazla güce sahip hidrolik abkant presler, elleri ezebilecek ve ölümcül yaralanmalara neden olabilecek kuvvetler üretir. Güvenlik standartları hiçbir profesyonel çalışma ortamında isteğe bağlı değildir.

• Işık perdeleri ve lazer güvenlik sistemleri: Modern abkant preslerde, operatörün eli tehlike bölgesine girdiğinde koçu anında durduran lazer perdeler olan AOPD (Aktif Opto-elektronik Koruyucu Cihaz) sistemleri kullanılır. Fiessler AKAS II ve benzeri sistemler, 10 mm/s'ye kadar kapanma hızlarında 14 mm'ye kadar ince engelleri tespit eder.
• İki elle kontrol: Gelişmiş optik güvenliği olmayan makinelerde, iki elle etkinleştirme gereksinimi, güç stroku sırasında operatörün ellerini takım alanından uzak tutar.
• Kişisel koruyucu ekipman: Kesilmeye karşı dayanıklı eldivenler (EN388 seviye 4 veya üzeri), güvenlik ayakkabıları ve metal çapaklara karşı göz koruması çoğu yargı bölgesinde minimum gereksinimlerdir.
• Yay bükme makinesi koruması: Yay bükme makineleri parçaları hızlı bir şekilde fırlattığından ve telin gerilim altında kopması halinde fırlayabileceğinden, kilitli erişim kapılarıyla tam çevre koruması gereklidir. ISO 11161 ve EN 13857 standartları bu tür korumalar için minimum güvenli mesafeleri tanımlar.
• Hidrolik sistem bakımı: Contası sızdıran bir hidrolik abkant pres, koçun yer çekimi etkisi altında düşmesine neden olabilir. Düşmeyi önleyici emniyet valfleri (doğrudan silindirdeki çek valfler) tüm modern makinelerde zorunludur ve yıllık olarak kontrol edilmelidir.

Bükme Makinasının Hizmet Ömrünü Uzatan Bakım Uygulamaları

Bakımı iyi yapılmış bir bükme makinesi 20-30 yıl verimli hizmet vermelidir. İhmal edilen makineler hızla bozulur, tolerans dışı parçalar üretir ve güvenlik tehlikeleri yaratır. Aşağıdaki bakım uygulamaları üretim ortamlarında tartışılamaz.

• Günlük: Zımba uçlarının ve kalıp omuzlarının çizilmesini önlemek için takım yüzeylerini temizleyin. Hidrolik hortumlarda sürtünme veya sızıntı olup olmadığını kontrol edin. Parçaların yanlış konumlandırılmasına neden olabilecek pislikler için arka dayama durdurucularını kontrol edin.
• Haftalık: Hidrolik sıvı seviyesini ve durumunu kontrol edin. Doğrusal kodlayıcıları (takılıysa) kirlenme açısından inceleyin. Bir referans durağına karşı kadranlı göstergeyle arka gösterge konumlandırma doğruluğunu doğrulayın.
• Aylık: Ram kılavuzlarını, arka dayama kurşun vidalarını ve bilyalı vidaları üreticinin yağlama planına göre yağlayın. Takım bağlama sistemlerinde aşınma olup olmadığını kontrol edin.
• Yıllık: Komple hidrolik sıvı değişimi (iklime bağlı olarak genellikle ISO VG46 veya VG68). Silindir contalarını kontrol edin. Makinenin açı referans sisteminin lazer veya optik kalibrasyonunu gerçekleştirin. Yaylı bükme makinelerinde, ölçülebilir aşınma gösteren bükme pimlerini ve sarma millerini değiştirin.

Takımlama genellikle en yüksek yinelenen bakım maliyetidir hem abkant pres hem de yay bükme makinesi operasyonlarında. Zımba uçlarında aşınma ve çentik; kalıp omuzları tekrarlanan metal temasından dolayı aşınır. 3 metrelik bir makine için tek bir hassas abkant takımı takımının maliyeti 3.000 ila 15.000 ABD Doları olabilir, bu da uygun depolamayı (alet rafları, koruyucu kapaklar) ve taşıma prosedürlerini doğrudan bir maliyet kontrol önlemi haline getirir.
