Yay Burkulması: Nedenleri, Narinlik Oranı ve Önlenmesi

Sıkıştırma Yayında Burkulma Nedenleri Nelerdir?

Burkulma, bir sıkıştırma yayı, ekseni boyunca artık düz duramayacağı bir noktadan yüklendiğinde ve bobinler eşit şekilde sıkıştırmak yerine yanlara doğru kaydığında meydana gelir. Bir yay, serbest uzunluğu ortalama bobin çapının kabaca 4 katından daha fazla olduğunda ve bir çubuk, delik veya sabitleme elemanı tarafından desteklenmediğinde bükülür. Bu, maddi bir sorundan önce bir geometri sorunudur: ince, kılavuzsuz bir yay, yük altında ince bir sütun gibi davranır ve sıkıştırma kuvveti kritik bir eşiği geçtiğinde, yay düz bir çizgide sıkışmak yerine dışarı doğru eğilir.

Pratik sonuç akademik değildir. Bükülmüş bir yay mahfaza duvarına sürtünür, düzensiz bir şekilde aşınır, kuvvet doğruluğunu kaybeder ve birçok düzenekte sonunda temas noktasında bağlanır veya kırılır. Baskı yayları tasarlayan veya bunları üretmek için bir yay makinesi kuran herkesin, yay sahada yüklenmeden önce burulma çizgisinin nerede bulunduğunu bilmesi gerekir.

Narinlik Oranı: Burkulmayı Öngören Sayı

Yay mühendisleri, herhangi bir yük hesaplamasından önce burkulma riskini işaretlemek için tek bir oran kullanır: serbest uzunluğun ortalama bobin çapına bölümü, L / D olarak yazılır. Bu, helisel yaylara uyarlanmış, yapı mühendisliğinde ince kolonlar için kullanılan mantığın aynısıdır.

L / D'nin 2,6'nın altında olması: normal eksenel yükleme altında, kılavuzlar olmasa bile burkulma pratik bir sorun değildir.
L/D 2,6 ile 5,3 arasında: uç koşullara bağlı olarak burkulma mümkün hale gelir; Koruma amaçlı olarak genellikle bir kılavuz çubuk veya manşon tavsiye edilir.
L / D 5,3'ün üzerinde: Yay, yönlendirilmediği sürece nominal kapasitesinin çok altında bir yük altında bükülecektir ve kılavuzluk isteğe bağlı olmaktan ziyade zorunlu olarak değerlendirilecektir.

Bu rakamlar, Associated Spring/Barnes Group mühendislik el kitabı gibi klasik yay tasarımı referanslarından alınmıştır ve halen çoğu üreticinin bugün tasarladığı temel çizgidir. L/D = 4 ve serbest uçları olan bir yay, katı yüksekliğe ulaşmadan önce teorik yük kapasitesinin yüzde 60'ından fazlasını burkularak kaybedebilir.

Son Durum Faktörleri: Neden Aynı Yay Farklı Fikstürlerde Farklı Şekilde Tokalanır?

İncelik oranı tek başına hikayenin tamamını anlatmaz. Yayın iki ucunun nasıl tutulduğu, kritik burkulma yükünü önemli ölçüde değiştirir çünkü sabit uçlar, serbest uçların yapamayacağı yanal eğilmeye karşı direnç gösterir.

Bitiş Durumu	Açıklama	Göreceli Son Durum Sabiti
Her iki uç da dönmeye karşı sabitlenmiştir	Sert plakalara karşı düz, taşlanmış ve kare şeklinde biter	0.5
Biri sabit biri menteşeli	Tek taraflı piston veya piston bağlantılarında yaygındır	0.707
Her iki ucu da menteşeli (sabitlenmiş)	Döndürülmesi serbest ancak her iki uçta da ortalanmış	1.0
Biri sabit, biri ücretsiz	Konsol tarzı yükleme, en kötü durum	2.0

Her iki ucuna sabitlenmiş bir yay, bükülme başlamadan önce bir serbest ucuyla yüklenen aynı yayın yaklaşık dört katı sapmasını tolere edebilir. Endüstriyel montajlarda cıvatalı, düz zeminli yay uçlarının bu kadar sık kullanılmasının nedeni budur: fikstürün kendisi burkulmayı önleyici tasarımın bir parçası haline gelir.

Kritik Burkulma Sehiminin Hesaplanması

Temel bir kuraldan ziyade gerçek bir sayıya ihtiyaç duyan tasarımcılar için, kritik sapma oranı (burkulmadaki sapmanın serbest uzunluğa bölümü), yay indeksi ve malzemenin Poisson oranıyla birleştirilmiş, L / D ve son durum sabitine dayalı standart bir eğriden tahmin edilebilir. Uygulamada çoğu üretici kapalı form hesaplamasını atlar ve bunun yerine oranı yayınlanmış bir burulma tablosundan alır ve ardından gerçek kritik sapmayı milimetre veya inç cinsinden elde etmek için bunu yayın serbest uzunluğuyla çarpar.

Örnek olarak: serbest uzunluğu 60 mm ve ortalama çapı 12 mm olan çelik bir baskı yayının L/D değeri 5,0'dır. Her iki uç sabitlendiğinde, standart tablodaki kritik sapma oranı 0,30'a yakındır; bu da yayın, bükülme riski önemli hale gelmeden önce yaklaşık 18 mm kadar güvenli bir şekilde sapabileceği anlamına gelir. Aynı yayın yalnızca bir ucu sabit ve bir ucu serbest olsaydı, güvenli sapma kabaca 6 ila 8 mm'ye düşerdi Bu, hiçbir zaman son koşullara göre kontrol edilmemiş bir tasarımı başarısızlığa uğratacak kadar büyük bir farktır.

Grafiğe dayalı yöntem mevcuttur çünkü sarmal yay burkulması için tam kapalı form çözümü, yayın etkili bükülme ve burulma sertliğini içerir; bunların her ikisi de aynı anda tel çapına, bobin çapına ve malzemenin kayma modülüne bağlıdır. Çoğu yay mühendisi, bu ilişkiyi her parça için sıfırdan çözmek yerine, bir burkulma eğrisini ellerinde tutar, L / D'yi bir eksende çizer ve ilgili son durum çizgisinden kritik sapma oranını okur. Bu, atölyede daha hızlıdır ve mühendislik ekibi genelinde tekrarlanabilir; bu, günlük pratikte teorik bir modeldeki ondalık sayıların tıraşlanmasından daha önemlidir.

Adım Adım Çalışılan Örnek: Gerçek Yay Tasarımının Burkulma Açısından Kontrol Edilmesi

Çalışılmış bir örnek süreci somutlaştırır. Aşağıdaki başlatma spesifikasyonuna sahip, elle çalıştırılan bir valf aktüatörü için tasarlanmış bir sıkıştırma yayını düşünün:

Serbest uzunluk: 80 mm
Ortalama bobin çapı: 14 mm
Tel çapı: 1,8 mm
Gerekli çalışma sapması: 22 mm
Montaj: Yay iki düz plaka arasında gevşek bir şekilde oturur, kılavuz çubuk yoktur

Birinci adım, narinlik oranıdır: 80'in 14'e bölümü, 5,7'lik bir L/D verir; bu, bükülmenin mümkün olmaktan ziyade muhtemel olarak değerlendirildiği 5,3 eşiğinin zaten üzerindedir. İkinci adım son koşuldur. Yay, herhangi bir sabitleme olmaksızın basitçe iki düz plaka arasında durduğundan, her iki uç da sabit olmak yerine menteşeli gibi davranır ve en iyi durum yerine orta durum olan 1,0 son durum sabitini verir.

Üçüncü adım, 0,20'ye yaklaşan standart bir burulma tablosundan sabitlenmiş uçlarla L/D için 5,7'lik kritik sapma oranının okunmasıdır. Bu oranın 80 mm'lik serbest uzunlukla çarpılması yalnızca 16 mm'lik kritik sapmayı verir. Uygulama 22 mm'lik çalışma sapması gerektirdiğinden bu yay, amaçlanan çalışma noktasına ulaşmadan önce bükülecektir. Belirtildiği gibi tasarım, tel çapı ve yük derecesi kağıt üzerinde doğru görünse bile kullanımda başarısız olacaktır.

Dördüncü adım onu düzeltmektir. Üç seçenek, yayın kuvvet çıkışını değiştirmeden sorunu çözer: yaklaşık 12 mm dış çap için boyutlandırılmış bobin ID'sine, etkili kritik sapmayı 22 mm'nin oldukça üzerine çıkaran bir kılavuz çubuk ekleyin; uç koşulu sabitini 0,5'e doğru hareket ettirmek için kapalı ve taşlanmış uçları plakalara göre belirtin; veya yayı, her bir segmentin etkili L / D'sini 2,85'e düşüren, hiçbir kılavuza ihtiyaç duymadan güvenli eşiğin altında konforlu bir şekilde düşüren bir merkez kılavuzla seri halinde iki adet 40 mm'lik yaya bölün. Takım kesilmeden önce yapılan bu tür bir kontrol, binlerce ünite hizmete girdikten sonra keşfedilen saha arızasından çok daha ucuzdur.

Yay İndeksi ve Burkulma ile Etkileşimi

Ortalama bobin çapının tel çapına oranı olan yay indeksi, genellikle gerilim konsantrasyonu ve sarma zorluğu bağlamında tartışılır, ancak aynı zamanda bir yayın eksenel sertliği ile bükülme sertliği arasındaki oranı etkilediğinden burkulma hesaplamasına da katkıda bulunur. Tel boyutuna göre sıkı bir şekilde sarılmış olan düşük indeksli bir yay, eksenel hızına göre bükülme sırasında daha sert davranır, bu da aynı L / D'ye sahip yüksek indeksli bir yay ile karşılaştırıldığında burulma direncini mütevazı bir şekilde artırır.

Pratik açıdan bu ikincil bir etkidir. Yay indeksinin 6'dan 10'a değişmesi, kritik sapma oranını yalnızca birkaç yüzde puan kaydırır , son durum veya narinlik oranının neden olduğu salınımdan çok daha az. Tasarımcılar, halihazırda güvenli L/D eşiğini geçmiş bir yayı yönlendirmek yerine yay indeksini sıkmaya güvenmemelidir; ancak bir tasarım sınıra yakın durduğunda ve ihtiyaç duyulan tek şeyin küçük bir kenar boşluğu olduğu durumlarda ikincil bir kaldıraç olarak bunu bilmekte fayda vardır.

Yay endeksi aynı zamanda burulma kontrolüne geri dönen pratik bir sarma uygulamasına da sahiptir. Yaklaşık 4'ün altındaki çok düşük endeksli yayların, bir yay makinesinde tutarlı bir şekilde sarılması daha zordur ve bobin çapı değişimine daha yatkındır; bu, parçadan parçaya tutarsızlık nedeniyle herhangi bir teorik bükülme avantajını ortadan kaldırabilir. Yaklaşık 12'nin üzerindeki çok yüksek endeksli yaylar daha kolay sarılır ancak doğası gereği bükülme konusunda daha esnektir ve bu da bükülme direncine karşı çalışır. Çoğu endüstriyel sıkıştırma yayı tasarımı kısmen bu nedenle 5 ila 9 indeks aralığına yerleşir ve sarma tutarlılığını burkulmaya ve gerilim performansına karşı birlikte dengeler.

Dinamik ve Döngüsel Yükleme Altında Burkulma

Şu ana kadar tartışılan her şey statik veya yavaş uygulanan bir yükü varsayar, bu da belverme çizelgelerinin nasıl oluşturulduğunu gösterir. Gerçek montajlar genellikle bir yayı döngüsel olarak yükler ve dinamik koşullar, resmi statik grafiklerin doğrudan yakalayamayacağı şekilde değiştirir.

Pratikte üç dinamik etki önemlidir. İlk olarak, statik burulma eşiğine yakın çalışan bir yay, statik bir kontrolü geçse bile döngüsel yük altında aralıklı olarak bükülebilir, çünkü titreşim, yanlış hizalama veya darbeden kaynaklanan anlık yan yükler, marjinal bir yayı bir döngünün bir kısmı boyunca eşiğin ötesine itebilir. İkincisi, tekrarlanan burulma olayları, bükülme gerilimini maksimum yanal sapma noktasında yoğunlaştırır; bu, düzgün bir eksenel yayın yapacağı gibi gerilimi bobin etrafına eşit şekilde dağıtmak yerine, bu konumda yorulma çatlamasını hızlandırır. Üçüncüsü, rezonans bükülmeden ayrı olarak önemlidir: eğer çalışma frekansı yayın doğal dalgalanma frekansına yaklaşırsa, bobinler birbirleriyle faz dışına sıçrayabilir; bu dışarıdan bükülmeye benzer ancak farklı bir düzeltmeyle farklı bir arıza modudur, tipik olarak sönümleme veya kılavuzluktan ziyade tel çapındaki değişiklik.

Döngüsel uygulamalar için pratik kılavuz, çizgiye göre tasarlamak yerine statik burulma eşiğinin altında ekstra marjla tasarım yapmaktır. Yaygın bir endüstriyel uygulama, birkaç yüzden fazla yük döngüsü görecek herhangi bir yay için çalışma sapmasını hesaplanan kritik sapmanın yüzde 80'inde veya altında tutmaktır. , her parçada tam bir dinamik burkulma analizi gerektirmeden dinamik yan yüklemeden kaynaklanan ek riski emer.

Bükülme Riskinin Endüstrilerde En Çok Ortaya Çıktığı Yer

Burkulma uygulamalar arasında eşit olarak dağıtılmaz. Uzun, kılavuzsuz yayların sıkı paketleme veya yüksek sapma gereksinimleriyle birleştirildiği yerlerde yoğunlaşır.

Yaygın baskı yayı uygulama alanlarında gözlemlenen tipik burkulma etkenleri ve hafifletme yaklaşımları.
Uygulama Alanı	Tipik Burkulma Sürücüsü	Ortak Azaltma
Otomotiv süspansiyon ve debriyaj tertibatları	Dar bir delikte uzun hareket gereklidir	Kılavuz manşon mahfaza deliğine entegre edilmiştir
Endüstriyel vana aktüatörleri	Yüksek kuvvet, sabit çapta daha uzun bir yaya ihtiyaç duyar	Merkezi kılavuz çubuğu artı kapalı ve topraklanmış uçlar
El aletleri ve anahtarlar	Çok ince muhafazalar bobin çapını sınırlar	Merkezi rondelalı seri halinde iki kısa yay
Paketleme ve dağıtım makineleri	Yüksek döngülü çalışma, marjinal tasarımları güçlendirir	Statik burkulma sınırının altında ekstra sapma marjı
Mobilya ve mekanik donanım	Maliyet baskısı kılavuz çubukların cesaretini kırıyor	Mevcut alan dahilinde bobin çapını genişleterek L / D'yi düşürün

Beş kategorinin tamamındaki ortak konu paketleme baskısıdır. Burkulma riski nadiren tasarımcının kötü bir yay seçmesinden kaynaklanır; ideal L / D'nin önerdiğinden daha uzun, daha ince bir yayı zorlayan bir mahfaza, delik veya ayak izinden gelir; kılavuz çubukların, manşonların ve ayrık yay düzenlemelerinin istisnalardan ziyade standart çözümler olarak mevcut olmasının nedeni tam olarak budur.

Karşılaştırma Yay Makinası Yaklaşımlar ve Burkulma Kontrolüne Etkisi

Her yay makinesi aynı tolerans bandına sahip değildir ve boşluk, daha geniş bir toleransın çok az etkiye sahip olduğu basit, düşük narin yaylara göre burkulmaya duyarlı tasarımlar için daha önemlidir.

Yay makinesi konfigürasyonlarının genel karşılaştırması ve her birinin bir bükülme hesaplamasının varsaydığı geometriyi ne kadar yakından tutabildiği.
Yay Makinası Type	Tipik Bobin Çapı Kontrolü	Bükülmeye Duyarlı Parçalar için En İyi Uyum
Mekanik kam tahrikli yay makinesi	Partiden partiye daha geniş çeşitlilik, takıma bağlı	Burkulma marjının cömert olduğu düşük L/D parçalar
CNC yay sarma makinesi, açık çevrim	Geliştirilmiş tekrarlanabilirlik, uzun çalışmalarda bir miktar sapma	Yedek olarak kılavuz çubuklu orta L / D parçaları
Kapalı devre tel beslemeli ve hat içi ölçümlü CNC yay makinesi	Çalışma boyunca sıkı, sürekli olarak düzeltilen tolerans	Yüksek L/D veya boşluğun az olduğu sıkı şekilde yönlendirilen parçalar
Yay makinesiyle eşleştirilmiş otomatik uç taşlama hücresi	Bobin çapından ziyade uç kareliğini doğrudan kontrol eder	Sabit veya sabite yakın uç koşullara dayanan herhangi bir tasarım

Burkulmaya duyarlı bir yay belirten herkes için çıkarım, yay makinesinin tolerans kapasitesini, tasarımın burkulma eşiğine ne kadar yakın olduğuna göre eşleştirmektir. Kritik sapmanın altında cömert bir marja sahip bir tasarım, eski bir mekanik yay makinesinin daha geniş varyasyonunu tolere edebilir. Dar bir kılavuz açıklığına veya neredeyse sabit bir uç koşuluna dayanan bir tasarım, kapalı devre bir CNC yay makinesinin daha sıkı, ölçülü çıktısına ihtiyaç duyar, çünkü küçük bobin çapındaki kaymalar bile kılavuz açıklığını kapatabilir veya etkin uç koşulunu partinin bir kısmında burkulmayı tetikleyecek kadar kaydırabilir.

Burkulma Riskini Sessizce Arttıran Ek Tasarım Hataları

Halihazırda ele alınan temel kuralların ötesinde, sahadaki başarısızlık incelemelerinde daha az belirgin olan birkaç hata tekrar tekrar ortaya çıkıyor.

Kanıtlanmış bir yay tasarımının L / D'yi yeniden kontrol etmeden ölçeğinin büyütülmesi. Aynı bobin çapını korurken yeni bir muhafaza takmak için serbest uzunluğu iki katına çıkarmak, daha önce güvenli olan bir tasarımı bükülme eşiğinin çok ötesine itebilir.
Kılavuz çubuğun uçların dik olması ihtiyacını ortadan kaldırdığını varsayarsak. Eğri bir uç yine de yayı kılavuza doğru eğebilir, bu da tam bükülme önlendiğinde bile sürtünmeyi ve aşınmayı artırabilir.
Kılavuz açıklığı tolerans yığılmasının göz ardı edilmesi. Yuva deliği, kılavuz çubuk ve yayın dış çapı aynı anda tolerans aralığının gevşek ucundaysa, etkin boşluk, kılavuzun kendi içinde bükülmeye izin verecek kadar büyük olabilir.
Döngüsel yüklemenin gerektirdiği sapma marjını eklemeden, binlerce yük döngüsü görecek bir parça için statik burulma kontrolünü yeterli olarak ele almak.
Yalnızca kuvvet derecesine göre yedek yay tedarik etme. İki yay aynı nominal yükü ve sapmayı paylaşabilir, ancak serbest uzunluk ve bobin çapı bakımından, birinin orijinal mahfaza içinde bükülmesine ve diğerinin bükülmemesine yetecek kadar farklılık gösterir.

Yaylı Burkulmayı Önleyen Tasarım Kuralları

Üretim montajlarındaki çoğu burkulma arızası, bir avuç önlenebilir tasarım seçeneğine dayanmaktadır. Aşağıdaki kurallar, bir sıkıştırma yayını tüm çalışma stroku boyunca sabit tutmak için endüstriyel yay tasarımında kullanılır.

Montajın izin verdiği her yerde serbest uzunluğun ortalama çapa oranını 4'te veya altında tutun, çünkü bu, çoğu durumda tasarım kaygısı olan burkulmayı tamamen ortadan kaldırır.
L / D 4'ü aştığında, yanal hareketi kontrol ederken sıkışmayı önlemek için yaklaşık yüzde 10 çapsal açıklığa sahip boyutta, yayın iç çapı boyunca bir kılavuz çubuk veya yayın dış çapı çevresinde bir manşon kullanın.
Yay düz bir yüzeye oturduğunda düz açık uçlar yerine kapalı ve taşlanmış uçları belirtin, çünkü kare uçlar yükü eşit şekilde dağıtır ve yanlara doğru devrilme eğilimini azaltır.
Uzun bir yayı, her bir bölümün etkili L / D'sini düşüren bir merkez kılavuz rondelasıyla seri halinde istiflenmiş iki veya daha fazla kısa yaya bölün.
Merkez dışı yüklemeden kaçının. Güvenli narinlik aralığındaki bir yay bile, yük yay ekseninden birkaç derece uzakta uygulanırsa bükülebilir, bu nedenle koltuk hizalaması oranın kendisi kadar önemlidir.

Yay Makinesi Hassasiyeti Burkulma Direncini Nasıl Etkiler?

Bükülme direncine tasarım çiziminde karar verilir, ancak bu yalnızca yayın gerçekten bu geometriye sarılması durumunda gerçekleştirilir. Üretimde kullanılan yay makinesinin doğrudan rol oynadığı yer burasıdır. Adım tutarlılığı, bobin çapı ve zemin uçlarının kareliği konusunda sıkı toleranslara sahip bir CNC yay makinesi, gevşek bakımı yapılan ekipmana sarılan yaylara göre hesaplanan burulma eşiğine çok daha yakın davranan yaylar üretir.

Burkulma davranışı için özellikle üç tolerans önemlidir:

Yuvarlak olmayan veya konik bir bobin, etkili L / D'yi tasarım değerinden uzaklaştırdığından, yay gövdesi boyunca bobin çapı tutarlılığı.
Yük yolunu yay ekseninde ortalanmış halde tutan, bakımlı bir yay makinesinde tipik olarak 2 ila 3 derece dikey olarak tutulan zemin uçlarının kareliği.
Yayın ne kadar eşit şekilde sıkıştırıldığını ve herhangi bir küçük eksen dışı kuvvete ne kadar simetrik tepki verdiğini etkileyen bobinler arasındaki adım eşitliği.

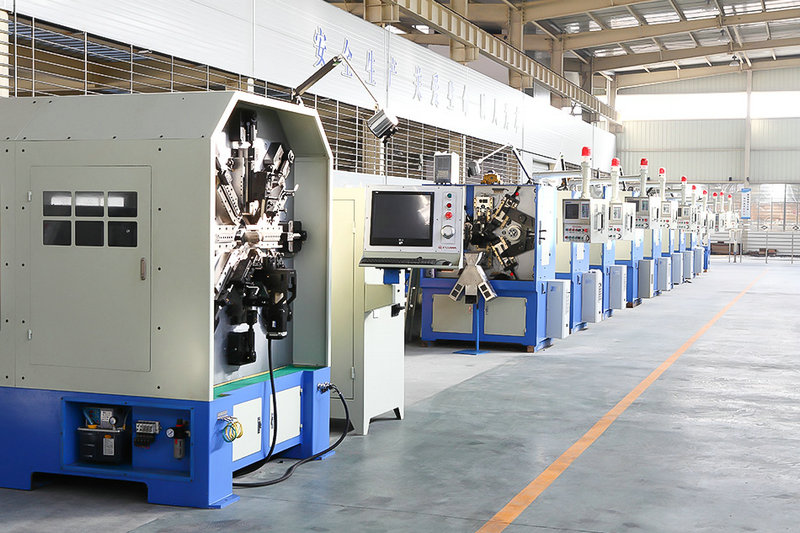

Kapalı devre tel besleme kontrolü ve otomatik uç taşlama özelliğine sahip modern bir CNC yay sarma makinesi, bobin çapı toleranslarını milimetrenin birkaç yüzde biri dahilinde tutabilir; bu, fiziksel yayın tasarım aşamasında kullanılan bükülme tablosuyla eşleşecek kadar sıkıdır. Geri besleme kontrolü olmayan eski mekanik yay makinelerinde sarılan yaylar, parçadan parçaya daha fazla değişiklik gösterme eğilimindedir; bu, bükülme şikayetlerinin bazen her ünite yerine bir üretim partisi genelinde tutarsız bir şekilde ortaya çıkmasının bir nedenidir.

Malzeme Seçimi Burkulma Davranışını Değiştirir mi?

Malzeme, Poisson oranı ve burkulma tablosunda kullanılan kesme modülü yoluyla burkulmayı dolaylı olarak etkiler, ancak etki geometri ve son koşullarla karşılaştırıldığında küçüktür. Müzik telinden 302 paslanmaz çeliğe geçiş, aynı geometri için kritik burkulma sapmasını yalnızca yüzde birkaç oranında değiştirir Çünkü her iki malzeme de 0,28 ila 0,30 aralığında benzer Poisson oranlarına sahiptir. Çok daha büyük kaldıraçlar, narinlik oranı, uç sabitliği ve yük hizalaması olarak kalır. Malzeme seçimi yorulma ömrü, korozyon direnci ve sıcaklık performansı açısından hala önemlidir, ancak tek başına bir burkulmayı düzeltme olarak değerlendirilmemelidir.

Mevcut Bir Montajda Burkulmayı Tanıma

Burkulma, özellikle kapalı bir mahfazada dışarıdan her zaman belirgin değildir. Ortak alan işaretleri şunları içerir:

Bir sıkıştırma yayının kendi ekseni boyunca sıkışmak yerine hizmet sırasında büküldüğünü gösteren alan göstergeleri.
Gözlemlenen Belirti	Muhtemel Neden
Muhafaza deliğinin iç kısmında çentiklenme veya parlak aşınma izleri	Yay yana doğru eğiliyor ve yük altında duvara temas ediyor
Üniteler arasında aynı sıkıştırılmış yükseklikte tutarsız kuvvet okumaları	Bazı birimler burkulma eşiğini geçerken bazıları ise geçmedi
Çalıştırma sırasında duyulabilir tıkırtı veya seste değişiklik	Bobinler aralıklı olarak mahfazaya veya kılavuz çubuğa temas ediyor
Dağıtılmış aşınma yerine tek bir lokal bobinde erken yorulma çatlaması	Burkulmadan kaynaklanan tekrarlanan yan yüklemeler gerilimi bir noktada yoğunlaştırır

Bu belirtilerden herhangi biri ortaya çıkarsa en hızlı teşhis adımı, orijinal tasarım numarasının hala geçerli olduğunu varsaymak yerine, gerçek parçanın serbest uzunluğunu ve ortalama çapını ölçmek ve L / D'yi yeniden hesaplamaktır. Bir yay makinesinde zamanla takım aşınması, bobin çapını kademeli olarak orijinal tolerans bandının dışına sürükleyebilir; bu, yıllarca doğru performans gösteren bir yayda bükülme şikayetlerinin ortaya çıkıp çıkmadığını kontrol etmeye değer.

Yaylı Burkulma Hakkında Sıkça Sorulan Sorular

Tam bir hesaplama yapmadan bir yayın bükülüp bükülmeyeceğini anlamanın en basit yolu nedir?

Serbest uzunluğu ortalama bobin çapına bölün. Sonuç 4'ün altındaysa çoğu fikstürde burkulmanın sorun yaratması pek mümkün değildir. 4'ün üzerindeyse bir kılavuz çubuk, kılavuz manşon veya sabit uç koşulları planlayın.

Nominal maksimum yüküne hiç ulaşmasa bile bir yay bükülebilir mi?

Evet. Burkulma, yayın belirtilen yük değerine ulaşıp ulaşmamasına göre değil, sapma ve narinliğe göre belirlenir. İnce, kılavuzsuz bir yay, nominal sapmanın yüzde 40 ila 60'ı oranında bükülebilir.

Kılavuz çubuk eklemek her zaman burkulmayı çözer mi?

Uygun boyuttaki bir kılavuz çubuk, bükülme durumlarının çoğunu çözer, ancak yanal yük altında bobin ID'sine bağlanmayı önlemek için yeterli açıklığa ihtiyacı vardır ve yayı yalnızca serbest uzunlukta değil, tam sıkıştırılmış stroku boyunca destekleyecek kadar uzun olması gerekir.

Burkulma, basma yaylarında mı yoksa uzatma ve burulma yaylarında mı daha sık görülür?

Burada anlatıldığı gibi bükülme, sıkıştırma yaylarına özgüdür. Uzatma yayları gerilimle yüklenir ve aynı şekilde bükülmezler ve burulma yayları, yanal dengesizlikten ziyade bobin gövdesi ve bacaklardaki bükülme gerilimiyle ilgili farklı mekanizmalar nedeniyle arızalanır.

Aynı çizimdeki iki yay neden bazen yük altında farklı davranıyor?

Sarma işleminden kaynaklanan serbest uzunluk, bobin çapı veya uç kareliğindeki küçük değişiklikler, gerçek L / D'yi ve uç koşulunu, bir parçayı diğerinden daha fazla burkulma eşiğine yaklaştırmaya yetecek kadar kaydırabilir. Üretim için kullanılan yay makinesindeki tolerans kontrolünün ayrı bir kalite sorunu olarak değil, burkulma tasarımının bir parçası olarak ele alınmasının nedeni budur.

Prototiplemeden önce veya sonra bükülme kontrol edilmeli mi?

Önce. Çizim aşamasında narinlik oranının ve son durum sabitinin kontrol edilmesi, takımlama ve yay makinesi kurulumunun üretime alınmasından sonra burkulmayı keşfetmekten çok daha ucuzdur.

Burkulmada narinlik oranı kadar yay indeksi de önemli mi?

Hayır. Yay endeksinin burkulma direnci üzerinde gerçek fakat ikincil bir etkisi vardır; tipik olarak kritik sapmayı yalnızca küçük bir yüzdeyle değiştirir. Narinlik oranı ve uç durumu, yayın bükülüp bükülmeyeceğini belirleyen iki faktör olmaya devam ediyor.

Döngüsel bir uygulamanın hesaplanan belverme sınırının altında ne kadar marj oluşturması gerekir?

Yaygın bir yaklaşım, anlık yan yükler ve titreşim marjinal bir tasarımı aralıklı olarak statik eşiğin ötesine itebileceğinden, düzenli döngüsel yükleme gören herhangi bir yay için çalışma sapmasını hesaplanan kritik sapmanın yaklaşık yüzde 80'inde veya altında tutmaktır.

Statik burulma kontrolünden geçmiş bir yay, yüksek çevrimli bir uygulamada yine de başarısız olabilir mi?

Evet. Statik bir kontrol, yayın yavaşça uygulanan bir yük altında bükülmeyeceğini doğrular, ancak tekrarlanan döngüler, statik hesaplamanın hesaba katmadığı titreşim, anlık yanlış hizalama ve dalgalanma etkilerine neden olur; bu nedenle döngüsel parçalar için ekstra sapma marjı önerilir.

Rezonans burkulma ile aynı arıza modu mudur?

Hayır. Bazen yay dalgalanması olarak da adlandırılan rezonans, çalışma frekansı yayın doğal frekansına yaklaştığında ve bobinler birbirleriyle faz dışı salınım yaptığında meydana gelir. Düzensiz kuvvet çıkışı açısından burkulmaya benzer görünebilir, ancak yönlendirme yerine sönümleme veya tel çapı değişikliği yoluyla giderilir.

Aynı yük ve sapma değerlerine sahip iki yayın bükülme davranışı hala farklı olabilir mi?

Evet. Yük ve sapma değerleri tel çapına, bobin çapına ve aktif bobin sayısına birlikte bağlıdır; bu nedenle iki yay, farklı serbest uzunluklara veya ortalama çaplara sahipken kağıt üzerinde eşleşebilir, bu da her parça için narinlik oranını ve dolayısıyla burkulma eşiğini değiştirir.

Aktif bobin sayısı burkulmayı doğrudan etkiler mi?

Aktif bobin sayısı yay oranını ve dolayısıyla belirli bir yükü sağlamak için gereken serbest uzunluğu etkiler, bu da dolaylı olarak narinlik oranını değiştirir. Serbest uzunluk, ortalama çap ve son durum gibi ayrı bir değişken olarak burkulma tablosuna girmez.
