Metal Bükme Makinesi ve Yay Bükme Makinesi: Tam Kılavuz

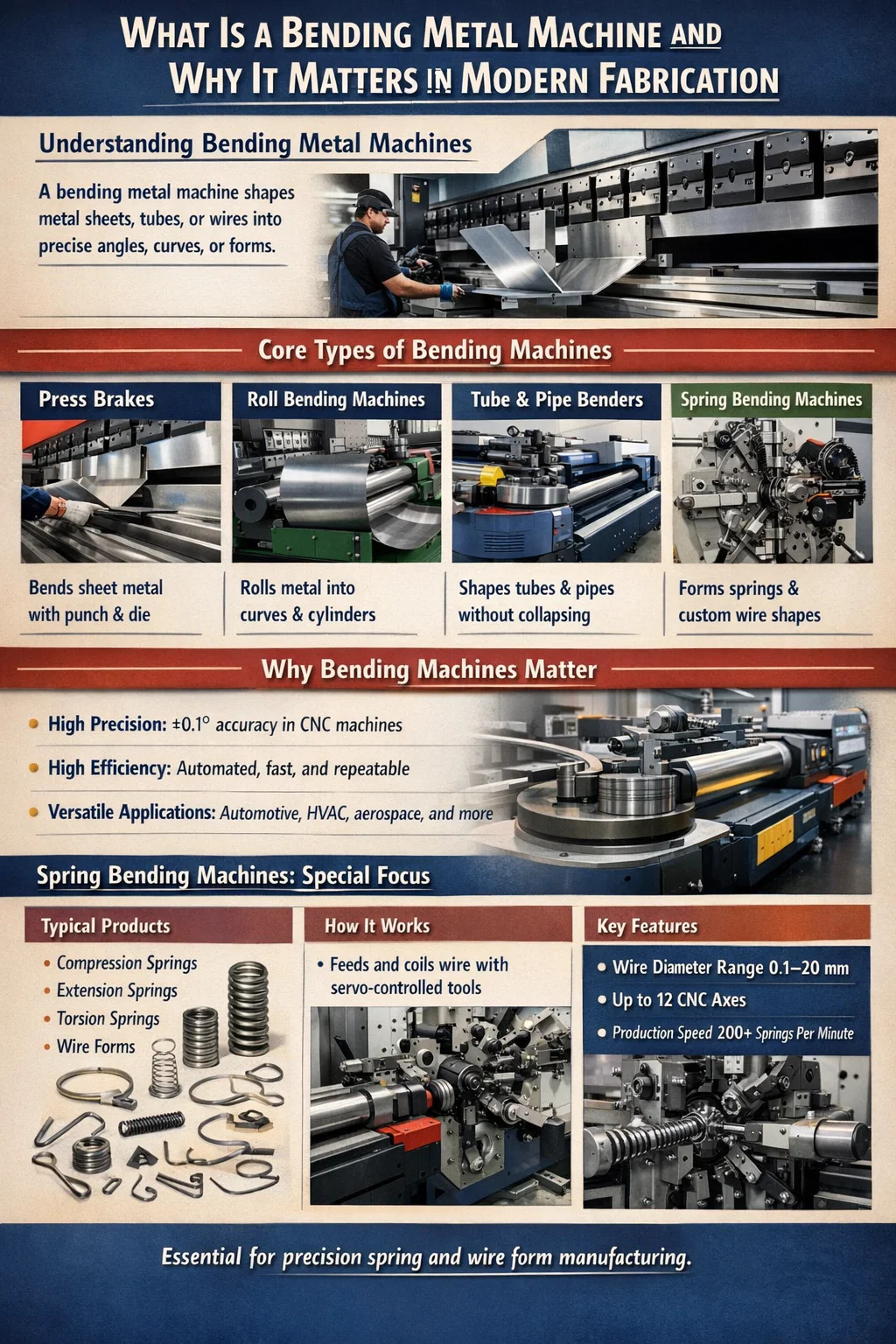

Metal Bükme Makinesi Nedir ve Modern İmalatta Neden Önemlidir?

bir metal bükme makinesi metal iş parçalarını (levhalar, çubuklar, tüpler veya tel) kesme veya kaynak yapmadan hassas açılara, eğrilere veya karmaşık üç boyutlu şekillere dönüştürmek için tasarlanmış endüstriyel ekipmandır. Temel sonuç basittir: Üretim hattınız uygun ölçekte tutarlı, tekrarlanabilir metal şekiller gerektiriyorsa, özel bir bükme makinesi isteğe bağlı bir ekipman değildir; iş akışınızın omurgasıdır. Manuel bükme, insan hatasına, tutarsız bükme yarıçaplarına ve operatör yorgunluğuna neden olur; mekanize bükme üçünü de ortadan kaldırır.

Modern metal bükme makineleri, 3 mm yumuşak çelik levhayı bükebilen basit hidrolik abkant preslerden, tek bir otomatik çevrimde 40 farklı bükme dizisini gerçekleştirebilen gelişmiş CNC çok eksenli sistemlere kadar çeşitlilik gösterir. Örneğin orta sınıf bir CNC abkant pres, esas olarak manuel çalıştırmayla elde edilemeyen ±0,1°'lik açısal tekrarlanabilirliğe ulaşabilir. Otomotiv braketleri, HVbirC kanalları, mobilya çerçeveleri, elektrik muhafazaları ve diğer yüzlerce ürün kategorisi için bu düzeyde hassasiyet bir lüks değil, bir üretim gereksinimidir.

Yay bükme makinesi, daha geniş bükme makinesi ailesinin özel bir alt kümesidir. Genel bir abkant pres saca odaklanırken, yay bükme makinesi tel veya çubuk stokunu sıkıştırma yaylarına, uzatma yaylarına, burulma yaylarına ve özel tel formlarına sarmak, sarmak ve şekillendirmek için özel olarak tasarlanmıştır. Bu iki makine türü genellikle aynı tesiste bir arada bulunur ve bunların birbirlerini nasıl tamamladıklarını anlamak, ekipman tedarik eden herhangi bir üretim yöneticisi için çok önemlidir.

Metal Bükme Makinalarının Temel Çeşitleri ve Uygulamaları

"Metal bükme makinesi" terimi, birkaç farklı makine mimarisini kapsayan bir şemsiyedir. Uygulamanız için yanlış türün seçilmesi, düşük parça kalitesine, aşırı takım aşınmasına ve gereksiz sermaye harcamalarına yol açar. Aşağıda ana kategorilerin yapılandırılmış bir dökümü bulunmaktadır.

Abkant Presler

Abkant pres, dünya çapında en yaygın kullanılan sac bükme makinesidir. Düz bir çizgi boyunca lokalize kuvvet uygulamak ve vuruş başına tek bir bükülme oluşturmak için bir zımba ve kalıp seti kullanır. Hidrolik abkant presler, 6 metre veya daha uzun bükme uzunluklarında 25 mm kalınlığa kadar çelik levhayı bükerek ağır iş uygulamalarında hakimdir. 2018'den bu yana popülerliği giderek artan elektrikli servo abkant presler, hidrolik muadillerine kıyasla %30-50 enerji tasarrufu sağlar ve ince kalınlıktaki işler (0,5-3 mm) için daha hızlı çevrim süreleri sağlar. CNC abkant presler programlanabilir arka dayama konumlandırma, otomatik bombeleme telafisi ve çok adımlı bükme sıralaması ekleyerek parça programları arasında geçiş yaparken kurulum süresini saatlerden dakikalara indirir.

Rulo Bükme Makinaları

Plaka silindirleri veya profil bükücüler olarak da adlandırılan rulo bükme makineleri, metali sürekli olarak yay, halka veya silindir şeklinde eğmek için iki veya üç tahrikli silindir kullanır. Basınçlı kap imalatı, boru üretimi, mimari çelik işleri ve tank imalatı için vazgeçilmezdirler. Üç silindirli simetrik makine, düz levhadan büyük çaplı silindirler üretmek için standarttır. Dört silindirli bir makine, ön kenarı önceden büken dördüncü bir silindir ekleyerek üç silindirli tasarımların klasik sınırlaması olan düz noktayı ortadan kaldırır. Makine tonajına ve rulo çapına bağlı olarak, 150 mm'lik dar kavislerden birkaç metrelik yumuşak kavislere kadar bükme yarıçapları elde edilebilir.

Boru ve Boru Bükme Makinaları

Boru bükme makineleri, içi boş bölümleri (yuvarlak, kare veya dikdörtgen borular) kesiti çökmeden büker. En hassas yöntem olan döner çekmeli bükme, boruyu bir kalıp kalıbına kelepçeler ve sabit bir bükme kalıbı etrafında döndürür, çoğu zaman duvarın çökmesini önleyen dahili bir mandrel bulunur. Bu yöntem otomotiv egzoz sistemlerinde, takla kafeslerinde, bisiklet şasilerinde ve havacılık hidrolik hatlarında standarttır. Çok istifli takım kafalarına sahip CNC boru bükücüler, farklı düzlemlerde birden fazla büküm gerektiren parçalar üretebilir; tek bir otomotiv egzoz bileşeni, sırayla programlanmış 8 ila 12 farklı büküm içerebilir.

Tel ve Yay Bükme Makinaları

Tel bükme makineleri ve yay bükme makineleri, daha küçük çaplı stokları (genellikle çapı 0,1 mm'den 20 mm'ye kadar olan tel) işler ve bunları karmaşık iki boyutlu veya üç boyutlu tel formları, klipsler, braketler, kancalar ve yaylar halinde oluşturur. Bu kategori özel bir tartışmayı hak etmektedir ve sonraki bölümlerde derinlemesine ele alınmaktadır.

Yay Bükme Makinesi: Nasıl Çalışır ve Onu Farklı Kılan Nedir?

bir yay bükme makinesi - aynı zamanda konfigürasyona bağlı olarak yay sarma makinesi, CNC yay oluşturucu veya tel şekillendirme makinesi olarak da anılır - tel stoğunu yüksek verimle yaylar ve tel formları halinde işlemek için tasarlanmış son derece uzmanlaşmış bir metal bükme makinesidir. Çalışma prensibini anlamak, neden genel amaçlı bir bükme makinesinin yerini alamayacağını açıklamaya yardımcı olur.

Tel Besleme ve Şekillendirme Mekanizması

Tel bir makaradan çekilir veya bir bobinden düzleştirilir ve hassas kılavuz silindirler aracılığıyla şekillendirme bölgesine beslenir. Tipik olarak servo tahrikli kıstırma silindiri sistemi olan besleme mekanizması, dağıtılan telin uzunluğunu ±0,05 mm hassasiyetle kontrol eder. Şekillendirme bölgesinde, bir sarma noktası veya şekillendirme aleti, bobin çapını oluşturmak için teli saptırır. Açı aracı eş zamanlı olarak bobinin eksenel ilerlemesini kontrol ederek yayın serbest uzunluğunu ve eğimini belirler. Bir kesme mekanizması (döner kesici veya kam tahrikli kam bıçağı) bitmiş yayı programlanan noktada telden ayırır.

CNC yay bükme makinelerinde her eksen (besleme uzunluğu, sarma noktası konumu, adım takımı açısı ve kesme zamanlaması) bağımsız olarak servo kontrollüdür ve merkezi bir hareket kontrolörü aracılığıyla senkronize edilir. Wafios, Itaya veya Bamatec gibi üreticilerin ileri teknoloji makineleri, şu değerleri aşan oranlarda sıkıştırma yayları üretebilir: Dakikada 200 adet Küçük çaplı teller için (1 mm'nin altında), manuel yay sarımının yaklaşamayacağı boyutsal tekrarlanabilirliğe sahip.

Üretilen Yay Çeşitleri

• Sıkıştırma yayları: Basınç kuvvetine direnen sarmal bobinler. Tükenmez kalemlerden otomotiv valf düzeneklerine kadar her şeyde kullanılan en yaygın yay türü.
• Uzatma yayları: Gerilmeye karşı direnç gösterecek şekilde tasarlanmış, her iki ucunda kanca bulunan, yakından sarılmış bobinler. Kanca geometrisi CNC döngüsüne programlanır.
• Burulma yayları: Büküldüğünde enerji depolayan düz bacaklı bir bobine sarılmış tel. Kapı menteşeleri, mandallar ve garaj kapısı mekanizmaları burulma yaylarına dayanır.
• Tel formları: Özel bükülmüş tel şekilleri (klipsler, braketler, kulplar, halkalar ve kancalar), teli 3 boyutlu alanda bükebilen çok eksenli CNC tel bükme makinelerinde üretilir.
• Konik ve namlu yaylar: Şekillendirme döngüsü sırasında sarma noktasının koordineli olarak ayarlanmasını gerektiren değişken çaplı yaylar; CNC yay bükme makinelerine özgü bir yetenek.

Yay Bükmede Geri Yayılmanın Rolü

Geri esneme (bükülmeden sonra metalin elastik olarak geri kazanılması) tüm metal bükme operasyonlarında temel zorluktur, ancak özellikle yay üretiminde kritik öneme sahiptir. Yayın işlevsel performansı kesin geometrik boyutlara (serbest uzunluk, bobin çapı, eğim) bağlı olduğundan, boyutsal sapmaya neden olan herhangi bir geri yaylanma, doğrudan yük spesifikasyonunu karşılayamayan bir yay anlamına gelir. CNC yay bükme makineleri geri esnemeyi algoritmik olarak telafi eder: kontrol yazılımı teli hesaplanan miktarda aşırı büker, böylece elastik toparlanmanın ardından bitmiş yay hedef boyuta iner. Bu aşırı bükme değeri tel malzemesine, çapa, temper durumuna ve bükme yarıçapına göre değişir ve modern makineler, hızlı iş değişimi için bu değerleri malzeme kitaplıklarında saklar.

Metal Bükme Makinesi Alırken Değerlendirilmesi Gereken Temel Teknik Özellikler

Bir metal bükme makinesi satın almak (ister abkant pres, ister yay bükme makinesi veya boru bükücü olsun), makinenin gerçekten parçalarınızı üretip üretemeyeceğini belirleyen bir dizi teknik parametrenin değerlendirilmesini gerektirir. Bu rakamları parça gereksinimlerinize göre doğrulamadan bir satış görevlisinin açıklamasına güvenmek, şirketlerin işi yapamayan makinelerle sonuçlanmasına neden olur.

Abkant Presler ve Sac Bükme Makinaları İçin

• Tonaj: Makinenin uygulayabileceği maksimum bükme kuvveti, ton veya kilonewton cinsinden ifade edilir. Düşük tonaj, eksik bükülmelere neden olur; Büyük tonaj, sermaye ve enerji israfına neden olur. Gerekli tonajı aşağıdaki formülü kullanarak hesaplayın: T = (575 × t² × L) / V; burada t mm cinsinden malzeme kalınlığı, L mm cinsinden büküm uzunluğu ve V kalıp açıklığı genişliğidir.
• Bükme uzunluğu: Tek bir düz virajın maksimum uzunluğu, genellikle 1,25 m ila 6 m'dir. Bunun en uzun parça boyutunuzu aştığından emin olun.
• Arka dayama hareketi ve hassasiyeti: Arka dayama, malzemeyi her bükmeden önce konumlandırır. ±0,01 mm konumlandırma doğruluğuna sahip bir CNC arka dayama, hassas çalışma için standarttır.
• Açık yükseklik ve strok: Parça makine çerçevesine çarpmadan bir kutunun veya kanalın ne kadar derine bükülebileceğini belirler.
• Kaplama sistemi: Daha büyük makineler yük altında esneyerek büküm merkezinin kenarlardan daha sığ olmasına neden olur. Aktif taçlandırma sistemi bu sapmayı otomatik olarak telafi eder.

Yay Bükme Makinaları İçin

• Tel çapı aralığı: Her makine belirli bir tel çapı aralığına göre derecelendirilir; örneğin 0,3–3,5 mm veya 1–8 mm. Bu aralığın dışında çalışmak kaliteyi düşürür ve makineye zarar verme riski taşır.
• CNC eksen sayısı: Giriş seviyesi yay sarma makinaları 4 eksenli olabilir; gelişmiş çok kızaklı tel şekillendirme makineleri 8 ila 16 bağımsız servo eksene sahip olabilir ve tek bir döngüde karmaşık 3D tel formlarına olanak tanır.
• Üretim hızı: Dakika başına parça olarak ölçülür. Hız, tel çapına ve yay geometrisine göre büyük ölçüde değişir; 0,5 mm telde 200 ppm üreten bir makine, 3 mm telde yalnızca 30 ppm üretebilir.
• Bobin çapı aralığı: Makinenin üretebileceği yayların minimum ve maksimum dış çapı, sarma noktası ayar aralığına göre belirlenir.
• Kontrol sistemi ve programlama arayüzü: Modern yay bükme makineleri, grafik programlama arayüzlerine sahip özel CNC kontrolörlerini kullanır. Bazı üreticiler teli çalıştırmadan önce yay geometrisini önizleyen simülasyon yazılımı sunarak kurulum hurdasını önemli ölçüde azaltır.
• Besleme düzleştirici: bir multi-roll wire straightener upstream of the forming zone removes the residual curvature from coiled wire stock. Inadequate straightening is a leading cause of inconsistent spring geometry.

Metal Bükme Makineleriyle İşlenen Malzemeler

Bükülmekte olan malzeme, takım seçimini, tonaj gereksinimlerini, geri esneme telafisini ve ulaşılabilir bükülme yarıçapını belirler. Tüm metaller eşit şekilde bükülmez ve yumuşak çelik için optimize edilmiş bir metal bükme makinesi, sertleştirilmiş yay çeliğini veya titanyumu bükmeye çalışırken tamamen farklı sonuçlar üretebilir veya tamamen başarısız olabilir.

Yumuşak Çelik ve Düşük Karbonlu Çelik

Metal makinelerini bükmek için varsayılan referans malzemesi. Yumuşak çelik (akma mukavemeti yaklaşık 250 MPa) bağışlayıcıdır, temiz bir şekilde bükülür ve orta derecede geri esnemeye sahiptir. Makine tonaj oranlarında ve kalıp açma tavsiyelerinde kullanılan malzemedir. S235 veya A36 kalite yumuşak çelik, çatlama olmadan minimum 0,5x malzeme kalınlığı iç bükülme yarıçapına kadar güvenilir bir şekilde bükülür.

Yüksek Mukavemetli ve Gelişmiş Yüksek Mukavemetli Çelik

Otomotiv gövde yapılarında kullanılan HSLA çeliği (akma dayanımı 350–700 MPa) ve AHSS kaliteleri, genellikle bükülmek için önemli ölçüde daha fazla tonaj gerektirir. Eşdeğer yumuşak çelik kalınlığı için gereken tonajın 2 ila 3 katı . Geri yaylanma da orantılı olarak daha yüksektir: HSLA çeliğinde 90°'lik bir bükülme, geri esnemenin geri kazanılmasından sonra 90°'ye ulaşmak için zımbanın 84–87°'ye programlanmasını gerektirebilir. Bükme hattında çatlamayı önlemek için kalıp açıklığının daha geniş olması gerekir.

Paslanmaz Çelik

birustenitic stainless steels (304, 316) work-harden during bending, which increases resistance as bending progresses. They require approximately 50% more tonnage than mild steel of the same thickness and exhibit pronounced springback. Tool surfaces must be kept clean to prevent stainless steel from picking up contamination, which causes corrosion in service.

birluminum Alloys

birluminum requires less tonnage than steel but is more prone to surface marking and cracking if bent across the grain direction of the sheet. Temper condition is critical: 5052-H32 bends readily to a 1× thickness radius, while 6061-T6 in the same thickness may crack unless the bend radius is increased to 3–4× thickness. Spring bending machines processing aluminum wire for the electrical or packaging industries must use polished guides and forming tools to prevent surface damage.

Yay Çeliği ve Sert Çekilmiş Tel

Yay çeliği (tipik olarak yüksek karbonlu çelik (%0,6-1,0 karbon) veya 51CrV4 gibi alaşımlı yay çeliği) yay bükme makinelerinin birincil malzemesidir. Bu malzemeler 1.000–2.000 MPa akma dayanımına ve son derece yüksek geri esnemeye sahiptir. Bir yay bükme makinesi, yayın son geometrisini belirleyen plastik deformasyonu hassas bir şekilde kontrol ederken, telin akma mukavemetini aşan şekillendirme kuvvetlerini uygulayabilmelidir. Müzik teli (ASTM A228) en yaygın yaylı tel kalitesidir — %70'in üzerinde hassas sıkıştırma yayları Tutarlı çekme mukavemeti ve yüzey kalitesi nedeniyle müzik telinden veya sert çekilmiş telden sarılır.

CNC vs. Hidrolik vs. Manuel: Doğru Kontrol Sistemini Seçmek

Her metal bükme makinesi üç kontrol katmanından birine girer: manuel, temel kontrollerle birlikte hidrolik/mekanik veya tam CNC. Her katmanın farklı bir maliyet-yetenek profili vardır ve doğru seçim, üretim hacmine, parça karmaşıklığına ve mevcut operatör becerisine bağlıdır.

Manuel Bükme Makinaları

Manuel katlama frenleri, elle çalıştırılan kutu ve tava frenleri ve manuel olarak ayarlanan yay sarma makineleri, prototip çalışmaları, çok düşük hacimli üretim (çalışma başına 50 parçadan az) veya parça çeşitliliğinin aşırı yüksek olduğu ve kurulumların sürekli değiştiği durumlar için uygundur. Sermaye maliyetleri düşüktür; 1,2 mm çeliği 1 m boyunca bükebilen manuel katlama freni 500 ila 3.000 ABD Doları arasında satın alınabilir. Bunun karşılığında, operatöre bağlı kalite, yavaş üretim ve daha ağır göstergeler için kayda değer fiziksel çaba gösterilir. Yay üretimi bağlamında, CNC programlama süresinin parçaların değerini aşacağı durumlarda prototip oluşturma ve özel tek parça siparişleri için manüel yay sarma torna tezgahları hâlâ kullanılmaktadır.

Temel Kontrollere Sahip Hidrolik Makineler

Basit derinlik dayanağı ve manuel olarak ayarlanan arka dayama özelliğine sahip hidrolik abkant presler, dünya çapındaki küçük ve orta ölçekli imalat atölyelerinin en büyük gücünü temsil etmektedir. Bu makineler sağlamdır, bakımı nispeten kolaydır ve ağır işlere uygundur. Temel 2 eksenli arka dayamayla 100 tonluk, 2,5 m'lik hidrolik abkant presin maliyeti, markaya ve menşee bağlı olarak genellikle 15.000 ila 40.000 ABD Doları arasındadır. Parça başına bir veya iki bükümün gerekli olduğu yumuşak çelik veya alüminyumdan yapılmış düz flanşlar, kanallar ve açılar gibi basit parçaların orta hacimli çalışmaları için çok uygundurlar.

CNC Bükme Makineleri

Tam CNC kontrolü, bükme makinesini programlanabilir bir üretim hücresine dönüştürür. Bir CNC abkant pres, her biri bükme sırasını, arka dayama konumlarını, zımba hareket derinliğini, taçlandırma düzeltmesini ve malzeme parametrelerini tanımlayan yüzlerce parça programını saklar. Operatörler bir program seçer, parçayı yükler ve makine tüm bükme sırasını otomatik olarak yürütür. Tekrarlanan bir iş için kurulum süresi 45-90 dakikadan (manuel olarak ayarlanmış bir makinede) 5 dakikanın altına düşer. Günde 20-30 farklı parça numarası çalıştıran bir fabrika için, üretken olmayan süredeki bu azalma yıllık olarak CNC sisteminin fiyat priminden daha değerlidir.

CNC yay bükme makineleri benzer faydalar sağlar: Bir yay programı yazıldıktan ve onaylandıktan sonra, sonraki her üretim çalışması bilinen iyi bir temel çizgiden başlar. Parametre değişiklikleri (bobin çapı, serbest uzunluk, eğim) mekanik ayarlamalar yerine yalnızca yazılım düzenlemeleri gerektirir. Wafios (Almanya) ve Itaya'nın (Japonya) önde gelen CNC yay makinesi kontrolörleri, gerçek zamanlı boyutsal geri bildirim içerir: entegre bir ölçüm sistemi, her yayı programlanan spesifikasyona göre kontrol ederek tolerans dışı parçaları otomatik olarak reddeder. İlk makale yeterlilik süresi %60-80 azalır elle ayarlanan sarma makineleriyle karşılaştırıldığında.

Metal Bükme Makineleri için Takımlar: Seçim, Bakım ve Maliyet

Bükme makinesi yalnızca takımlama kapasitesi kadar yeteneklidir. Abkant presler için zımba ve kalıp seti minimum bükülme yarıçapını, ulaşılabilir bükülme açısını ve maksimum malzeme kalınlığını belirler. Yay bükme makinelerinde, sarma takımları, hatve takımları ve kesme takımları üretilebilecek yay geometrilerini tanımlar. Takımlama, toplam sahip olma maliyeti hesaplamasında dikkate alınması gereken yinelenen bir maliyettir.

Pres Fren Takımları

Standart Avrupa tarzı (Trumpf/Wila uyumlu) abkant pres takımları, bir üreticinin takımlarının düzinelerce başka marka makinelere takılmasıyla fiilen küresel standart haline geldi. Delme profilleri, sıkı flanşlar için dar açılı zımbalardan (30°), derin kutu bükme için kazboynu zımbalara ve sıfır yarıçaplı katlamalar için kenar kıvırma zımbalarına kadar çeşitlilik gösterir. V-kalıp açıklıkları malzeme kalınlığına göre seçilir: endüstrinin genel kuralı V-açıklığı = havalı bükme için malzeme kalınlığının 6–10 katıdır. Standart konfigürasyonlardaki sertleştirilmiş takım çeliği zımbaları ve kalıpları, yenileme gerektirmeden önce 500.000 ila 1.000.000 vuruşa kadar dayanır. Özel takımlar (yarıçap bükme için silindir takipçileri, dar flanşlar için ofset zımbalar) çok yönlülüğü artırır ancak takım stok maliyetini artırır.

Yay Bükme Makinesi Takımları

Yay bükme makinesi için takımlama, abkant pres takımına göre daha uygulamaya özeldir. Sarılma noktaları, yüksek hızda yüksek gerilimli telin sürekli aşınmasına dayanacak şekilde tipik olarak tungsten karbür uçludur. Bir sarma noktası, değiştirilmeden önce 50-200 milyon döngüye dayanabilir, ancak bu, tel yüzeyinin durumuna ve yağlamaya göre önemli ölçüde değişiklik gösterir. Hatve takımları, kılavuz borular ve kesme takımları da benzer şekilde aşınmaya maruz kalır ve düzenli aralıklarla kontrol edilmelidir. Takım sarf malzemelerinin stokta bulundurulması (özellikle yüksek hacimli üretim yayları için) maliyetli plansız arıza sürelerini önler. Bir CNC yay bükme makinesinde yeni bir yay profili için komple bir takım setinin maliyeti, karmaşıklığa bağlı olarak 200 ila 2.000 $ arasında değişmektedir; bu, alışılmadık parça geometrileri için abkant pres takımlarının maliyetiyle karşılaştırıldığında mütevazı bir rakamdır.

Takım Bakım Uygulamaları

• Her 50.000 vuruşta abkant pres zımba uçlarını kırılma veya deformasyon açısından inceleyin; yontulmuş bir zımba, bükülmüş parçada, hizmette erken yorulma arızasına neden olabilecek bir gerilim yükseltici oluşturur.
• V-kalıp yüzeylerini metal kalıntılardan temiz tutun; Gömülü parçacıklar iş parçasının alt kısmında yüzey izlerine neden olur.
• birpply appropriate wire lubricant (typically a water-soluble drawing oil) to spring bending machine wire feeds; inadequate lubrication increases coiling tool wear by a factor of 3–5×.
• Abkant pres takımlarını, kesici kenarlar arasındaki teması önleyen özel raflarda saklayın; aletten alete temas, servis ömrünü önemli ölçüde kısaltan mikro talaşlara neden olur.
• Takım kullanım döngülerini günlüğe kaydedin ve yalnızca görsel incelemeye değil, ölçülen aşınmaya dayalı değiştirme aralıkları belirleyin; yay boyutlarında aşınmaya bağlı boyutsal kayma genellikle gözle görülür takım hasarından önce gelir.

Metal Bükmede Yaygın Kalite Sorunları ve Çözüm Yolları

Her metal bükme makinesi işleminde tekrarlanan kalite sorunlarıyla karşılaşılır. Temel nedeni (makine, takım, malzeme veya programlama) belirlemek, sorunu çözmenin ön koşuludur. Abkant pres ve yay bükme işlemlerinde en sık karşılaşılan hatalar, sebepleri ve çözümleriyle birlikte aşağıda verilmiştir.

birngle Inconsistency Across the Bend Length

Belirti: 90°'lik bir bükülmenin ölçüsü merkezde 90°, uçlarda ise 92°'dir veya bunun tersi de geçerlidir. Abkant presin nedeni: Yük altında makine gövdesinin sapması (eğim), yatağın ortasının uçlardan daha fazla sapmasına neden olur. Düzeltme: taçlandırma sistemini etkinleştirin; makinede bombeleme yoksa, merkezde daha kalın bölümlere sahip bölümlü bir kalıp kullanın veya makinenin nominal düz bükme kapasitesi dahilinde kalmak için bükme uzunluğunu azaltın. Bir yay bükme makinesinde, yay uzunluğu boyunca hatve değişimi, aşınmış bir hatve takımına veya tutarsız tel doğrultmasına işaret eder.

Parçalar Arası Geri Yayılma Değişimi

Belirti: Aynı programa göre bükülen parçalar, tek bir parti içinde veya partiler arasında biraz farklı açılarla çıkıyor. Sebep: bobinler veya levhalar arasındaki malzeme özelliği değişimi. Aynı kalitedeki sertifikalı malzeme bile üretim ısıları arasında akma dayanımı açısından ±%5–10 farklılık gösterebilir. Düzeltme: havalı bükme yerine alttan bükme (baskılama), daha yüksek tonaj maliyetiyle geri esneme değişimini ortadan kaldırır; malzeme, kalınlığı boyunca tamamen plastik olarak deforme olur. Yaylı bükme için bu, serbest uzunluk dağılımı olarak ortaya çıkar ve tel tedarikçisi spesifikasyonlarının (gerilme mukavemeti aralığı) sıkılaştırılması, tel düzleştirilmesinin iyileştirilmesi ve şekillendirme parametrelerini gerçek zamanlı olarak ayarlamak için kapalı döngü geri bildirim ölçümünün kullanılmasıyla düzeltilir.

Büküm Çizgisinde Çatlama

Belirti: Kıvrımın dış yüzeyinde mikro çatlaklar veya görünür kırıklar oluşuyor. Nedenleri: bükülme yarıçapının malzeme için çok dar olması, malzemenin tane yönüne (yuvarlanma yönü) karşı bükülme veya yetersiz sünekliğe sahip sertleştirilmiş malzeme kullanılması. Düzeltme: iç bükülme yarıçapını artırın (çoğu çelik için enine yönde minimum 1 kat malzeme kalınlığı, daha sert alaşımlar için boylamasına yönde 2 kat). Sac metal için parçaları, büküm çizgisi haddeleme yönüne dik olacak şekilde yönlendirin. Yay teli için çatlama, tel yüzeyindeki kusurları veya o tel çapı ve temperi için minimumun altında bir sarma yarıçapını gösterir.

Üretim Çalışması Sırasında Yay Serbest Uzunluk Kayması

Belirti: Yay serbest uzunluğu nominalden başlar ve program değişikliği olmaksızın üretim çalışması boyunca kademeli olarak artar veya azalır. Nedeni: makine soğuk başlangıçtan itibaren ısınırken makinenin besleme silindirlerinin veya şekillendirme takımlarının termal genleşmesi veya etkili sarma yarıçapını değiştiren sarma noktasının giderek aşınması. Düzeltme: Üretim ölçümünden önce 15-20 dakikalık bir ısınma süresi tanıyın; çalıştırma boyunca serbest uzunluğu bir istatistiksel süreç kontrol grafiğinde izleyin ve kaydedin; keyfi zaman aralıkları yerine ölçülen uzunluk kaymasına dayalı takım değiştirme aralıkları oluşturun.

Endüstri Uygulamaları: Metal Bükme Makineleri ve Yaylı Bükme Makinelerinin Vazgeçilmez Olduğu Yerler

Hangi endüstrilerin metal bükme makinelerine en çok bağımlı olduğunu anlamak, bu ekipman kategorisinin ölçeğini ve makine seçimi ve bakımıyla ilgili riskleri bağlamsallaştırmaya yardımcı olur.

birutomotive Manufacturing

bir single passenger vehicle contains an estimated 100 ila 200 ayrı yay bileşeni — valf yayları, süspansiyon yayları, koltuk yayları, fren geri çekme yayları, debriyaj yayları ve düzinelerce tel klips ve tutucu. Bunların her biri yay bükme makinesinde üretilmektedir. Sac bükme makineleri gövde takviyeleri, braketler, ısı kalkanları ve yapısal elemanlar üretir. Otomotiv endüstrisinin tolerans gereklilikleri (yılda milyonlarca birim olarak ölçülen üretim hacimleriyle birleştiğinde), proses içi ölçüm ve istatistiksel proses kontrolüne sahip CNC bükme makinelerini vazgeçilmez kılmaktadır.

birerospace and Defense

birerospace applications demand traceability and certification at every production step. CNC bending machines in aerospace facilities must maintain complete audit trails — recording which program was used, what the machine parameters were, and what the measured dimensions of each part were. Titanium, Inconel, and aluminum-lithium alloys present extreme bending challenges: titanium's springback is çeliğin yaklaşık iki katı eşdeğer kalınlıkta olup karmaşık aşırı bükülme telafisi gerektirir. Havacılık sektöründeki yay bükme makineleri, zorunlu yük testiyle doğrulanan hassas yük spesifikasyonlarına göre iniş takımı yayları, fırlatma koltuğu yayları ve kontrol kablosu geri dönüş yayları üretir.

Elektronik ve Elektrikli Ekipmanlar

Elektronik endüstrisi, fosfor bronz ve berilyum bakırdan paslanmaz çeliğe kadar çeşitli malzemelerden konektörler, akü kontakları, anahtar yayları ve tel form tutucuları için kontak yayları üretmek için yay bükme makinelerini kullanır. Bu parçalar genellikle son derece küçüktür (0,1-0,5 mm tel çapları yaygındır) ve ±0,02 mm boyut toleranslarıyla dakikada birkaç yüz parçalık üretim hızları gerektirir. Sac bükme makineleri, elektronik ekipmanlar için alüminyum ve çelikten muhafazalar, şasiler ve ısı emici braketler üretir.

İnşaat ve HVAC

Abkant presler ve katlama frenleri, galvanizli çelik, alüminyum ve paslanmaz çelik sacdan kanal sistemi, kaplama, ön pano panelleri, yapısal braketler, lento açıları ve ekipman muhafazaları üreterek inşaat ve HVAC metal imalatına hakimdir. HVAC ticaretine hizmet veren bir sac metal atölyesi, farklı ölçülerdeki malzemeleri ve parça boyutlarını işlemek için çeşitli kapasitelerde 3-8 abkant pres çalıştırabilir. Bu atölyelerdeki üretkenlik, vardiya başına bükülmüş profilin doğrusal metresi ile ölçülür; iyi çalışan bir CNC abkant pres işlemi, 8 saatlik vardiya başına 2.000 ila 4.000 doğrusal metre bükülmüş ürün Parça karmaşıklığına ve malzemesine bağlı olarak.

Tıbbi Cihaz İmalatı

Tıbbi yaylar ve tel formları (kateter kılavuz telleri, cerrahi klips yayları, implant sabitleme yayları ve teşhis ekipmanı bileşenleri) biyomedikal düzeyde spesifikasyonlara göre hassas yay bükme makinelerinde üretilir. Bu sektördeki malzemeler arasında 316L paslanmaz çelik, nitinol (nikel-titanyum şekil hafızalı alaşım) ve titanyum bulunmaktadır. Yaylı bükme makinesinde nitinol tel şekillendirme özellikle zorludur: malzemenin süper elastik davranışı, standart geri esneme modellerinin geçerli olmadığı ve takım yollarının her parça geometrisi için ampirik olarak geliştirilmesi gerektiği anlamına gelir.

Satın Alma Rehberi: Yay Bükme Makinesi veya Abkant Pres Alırken Nelere Dikkat Edilmeli?

Bir metal bükme makinesinin (özellikle bir yay bükme makinesinin) tedarik edilmesi, çoğu sermaye ekipmanı satın alımından daha fazla titizlik gerektirir çünkü makinenin kapasitesi uygulamaya özeldir ve tedarikçiler arasındaki performans farklılıkları önemlidir. Aşağıdaki kontrol listesi, yeni, yenilenmiş veya kullanılmış satın almanıza bakılmaksızın geçerlidir.

Tedarikçilerle İrtibat Kurmadan Önce Parça Gereksinimlerinizi Tanımlayın

• Abkant presler için: parça ailesine göre maksimum malzeme kalınlığı, maksimum bükülme uzunluğu, minimum iç bükülme yarıçapı, açısal tolerans ve yıllık üretim hacmi.
• Yay bükme makineleri için: tel malzemesi ve çap aralığı, yay türleri (sıkıştırma, uzatma, burulma, tel şekli), minimum ve maksimum bobin çapı, serbest uzunluk aralığı, yük spesifikasyon toleransı ve dakika başına adet olarak gerekli üretim hızı.
• En yüksek hacimli 5 parça numaranızı ve geometrik açıdan en karmaşık 3 parça numaranızı belirleyin; makinenin hem hacim liderlerini hem de zor parçaları işlemesi gerekir.

Tedarikçileri Yalnızca Makine Özelliklerine Göre Değil, Uygulama Uzmanlığına Göre Değerlendirin

bir supplier who can run your actual sample parts on their demonstration machine and show you the first-article inspection results is infinitely more valuable than one who provides only specification sheets. Insist on a machine demonstration with your wire or sheet material before committing to a purchase. Ask for references from customers in your industry and contact them. Ask specifically about accuracy over time (not just out-of-box performance), spare parts availability, and technical support responsiveness when the machine goes down during production.

10 Yıl Boyunca Toplam Sahip Olma Maliyeti

Bir metal bükme makinesinin satın alma fiyatı genellikle 10 yıllık çalışma ömrü boyunca toplam sahip olma maliyetinin %40-60'ı kadardır. Bakiye, takımları (bir abkant pres için makinenin ömrü boyunca 5.000 ila 50.000 ABD Doları), bakım ve yedek parçaları (yıllık satın alma fiyatının %2 ila 4'ü bütçe), enerji tüketimini (80 tonluk bir hidrolik abkant pres yaklaşık 7,5 kW tüketir; eşdeğer bir elektrikli servo makine ortalama 1,5 ila 2 kW tüketir) ve operatör eğitimini içerir. Bir yay bükme makinesi için, kurulum sırasında tel hurda maliyetini ekleyin - bir CNC makinesinde kötü programlanmış bir yay şekillendirme işi, iyi bir numune elde edilmeden önce 5-15 kg tel tüketebilir; bu, müzik teli için kg başına 3-8 ABD Doları, kurulum başına 15-120 ABD Doları ham madde kaybına karşılık gelir.

Kullanılmış ve Yenilenmiş Makineler: Fırsat ve Risk

bir used press brake from a reputable manufacturer — AMADA, Trumpf, Bystronic, LVD — can deliver 80–90% of new machine capability at 30–50% of the purchase price, provided the machine has been properly maintained and the CNC controller and hydraulic system are in good condition. Key inspection points include ram parallelism (check with a precision level across the ram at multiple positions), back-gauge positioning accuracy (verify with a test program running 20 consecutive positioning cycles and measuring variation), and hydraulic oil condition and system pressure stability. For used spring bending machines, inspect coiling tool wear, feed roller condition, and verify the control system can communicate with current programming software — obsolete proprietary controllers can make a machine effectively unusable if the software is no longer supported.

Metal Bükme Makinelerinin Çalıştırılmasına İlişkin Güvenlik Gereksinimleri

Abkant presler ve yay bükme makineleri, metal imalatında yaralanmaya en yatkın takım tezgahları arasındadır. Özellikle abkant preste, hızlı kapanan zımba ve kalıbın neden olduğu uzun bir el ve parmak yaralanmaları geçmişi vardır. Modern güvenlik standartları yaralanma oranlarını önemli ölçüde azaltmıştır ancak uyumluluk, ilgili spesifik güvenlik sistemlerinin anlaşılmasını gerektirir.

Abkant Fren Güvenlik Sistemleri

• Lazer güvenlik koruması (örn. SICK PSENvip, Lazer Safe): bir laser curtain mounted just ahead of the punch monitors the mute point — the point at which the punch is close enough to the material that protecting fingers from the closing zone is no longer possible. Above the mute point, if an obstruction is detected, the ram stops. This is the current safety standard for new press brakes sold in the EU and most other regulated markets.
• İki elle kontrol: Bükme döngüsünü başlatmak için her iki elin aynı anda kontrol düğmelerinde olmasını gerektirir, böylece koç inişi sırasında bir elin kalıp alanında olması önlenir.
• Güvenli hız izleme: Ram, ikincil bir koruma katmanı olarak güvenlik koruması aktif olsa bile, susturma bölgesine (malzemeyle temas etmeden önceki son birkaç milimetre) düşük hızda (tipik olarak ≤10 mm/s) iner.
• Acil durdurma devreleri: Ayak pedalı acil durdurma ve çerçeveye monte acil durdurma düğmeleri, yedek durdurma kanalları sağlayan ISO 13849'a göre Kategori 3 veya Kategori 4 güvenlik devresi gereksinimlerini karşılamalıdır.

Yay Bükme Makinası Güvenliği

Yaylı bükme makineleri farklı bir yaralanma profili sunar: Birincil tehlike, özellikle yüksek üretim hızında tel kopması veya yanlış besleme meydana geldiğinde, sarma sırasında tel uçlarının fırlamasıdır. 150–200 m/dak hızdaki tel uçları ciddi yırtılmalara neden olabilir. Şekillendirme bölgesinin etrafında kapalı koruma, zorunlu PPE (koruyucu gözlük ve kesilmeye dayanıklı eldivenler) ve tel kopma sensörleri tarafından tetiklenen otomatik durdurma sistemleri minimum güvenlik gereksinimleridir. Yay bükme makineleri, kurulum ve ayarlama sırasında bile asla korumaları çıkarılmış halde çalıştırılmamalıdır; bu, yaralanma riskini önemli ölçüde artıran bir uygulamadır ve yay üretim tesislerinde meydana gelen yaralanmaların önde gelen nedenidir.
